Крышка(3) — HITACHI ZW150PL

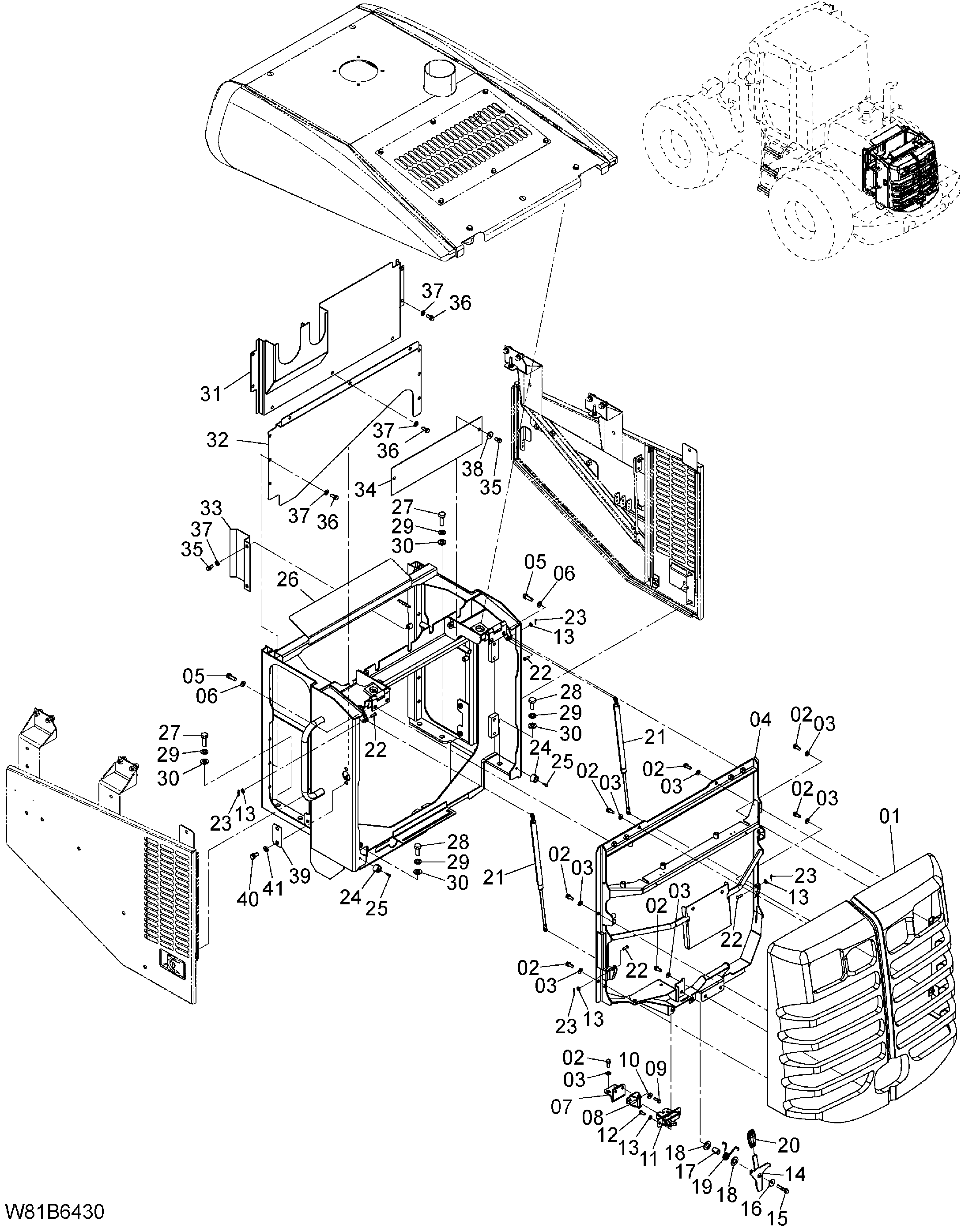

Заводская схема «Крышка(3)» для HITACHI ZW150PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263E6-42131 замена: 263E6-42132	Задний грилл	1
01	263E6-42132	Задний грилл	1
02	01183-10025	Болт	10
03	02000-00010	Шайба	10
04	263E6-42291	Грилл рама	1
05	01183-12035	Болт	4
06	02000-00012	Шайба	4
07	263E6-42251	Кронштейн	1
08	263G2-10161	Стрикер в сборе	1
09	01183-08025	Болт	2
10	21471-22311	Шайба	2
11	263G2-10201	Защёлка в сборе	1
12	01183-08020	Болт	2
13	02000-00008	Шайба	6
14	263E6-42041	Рычаг	1
15	01183-10050	Болт	1
16	26606-52721	Шайба	1
17	263G6-44451	Втулка	1
18	02000-00020	Шайба	2
19	263G6-43541	Пружина	1
20	26091-12001	Рукоятка	1
21	263F6-43281 замена: 263G6-45051	GAS пружина	2
21	263G6-45051	GAS пружина	2
22	02262-08025	Палец	4
23	26067-42081	Палец стопорный	4
24	26096-42411	Амортизатор резиновый	2
25	01030-05020	Винт	2
26	263E6-40431 замена: 263E6-40432	Рама радиатор	1
26	263E6-40432	Рама радиатор	1
27	01116-16045	Болт	4
28	01116-16035	Болт	2
29	02011-00016	Шайба блокировка	6
30	190A3-02051	Шайба	6
31	263E6-43521	Пластина	1
32	263E6-43531	Пластина	1
33	263E6-42661	Пластина	1
34	263E6-43501	Резиновая прокладка	1
35	01183-10020	Болт	4
36	01183-10025	Болт	13
37	02000-00010	Шайба	15
38	26606-52721	Шайба	2
39	263E6-43541	Пластина	1
40	01183-12025	Болт	2
41	02000-00012	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW150PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
