Общий назначение ковш(с навесной зуб) 1.9m3 [6CE, H3E, HCE, HEE] (B3H190) — HITACHI ZW150

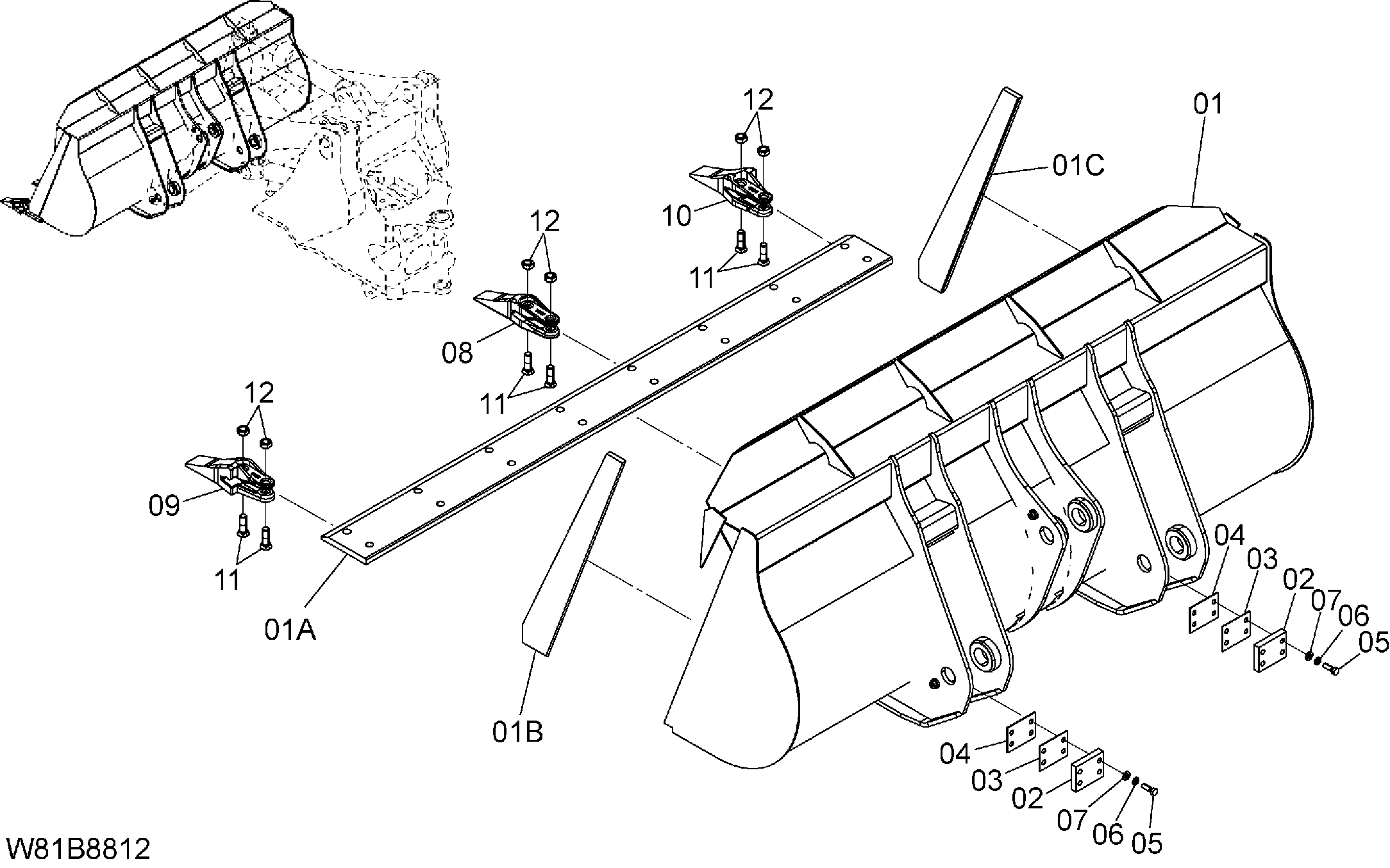

Заводская схема «Общий назначение ковш(с навесной зуб) 1.9m3 [6CE, H3E, HCE, HEE] (B3H190)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Общий назначение ковш(с навесной зуб) 1.9m3 [6CE, H3E, HCE, HEE] (B3H190) HITACHI ZW150](/catalog-drawings/d9/d9807568-98ce-4fe2-8917-2df9dedab675.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563E8-80331 | Ковш в сборе | 1 | |
| 01 | 563E8-80341 | Ковш | 1 |
| 01A | 563E8-82211 | Кромка режущий | 1 |
| 01B | 563E8-82461 | Кромка сиде-лх | 1 |
| 01C | 563E8-82471 | Кромка сиде-рх | 1 |
| 02 | 26568-82141 | Ограничитель | 2 |
| 03 | 26568-82161 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26568-82171 | Регулировочная шайба 3.2mm | 2 |
| 05 | 01116-16050 | Болт | 8 |
| 06 | 02011-00016 | Шайба блокировка | 8 |
| 07 | 190A3-02051 | Шайба | 8 |
| 08 | 56440-50002 | Ковш зуб | 6 |
| 09 | 56440-50023 | Ковш зуб(LH) | 1 |
| 10 | 56440-50013 | Ковш зуб(RH) | 1 |
| 11 | 56440-50031 | Болт | 16 |
| 12 | 56440-50041 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
