Общий назначение ковш2.2m3 [6CE, H3E, HCE, HEE] (B1220) — HITACHI ZW150
Заводская схема «Общий назначение ковш2.2m3 [6CE, H3E, HCE, HEE] (B1220)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.

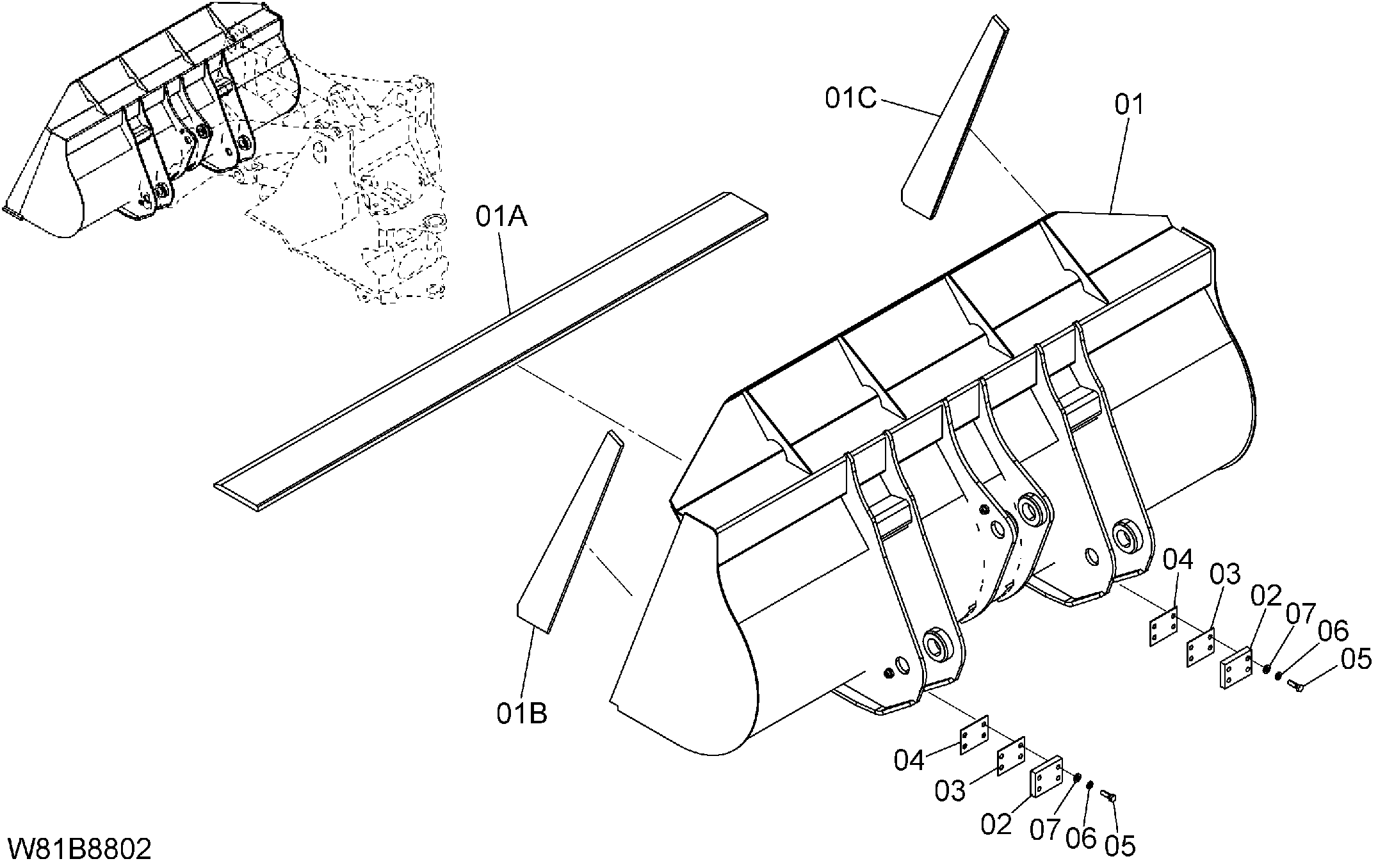

![Схема Общий назначение ковш2.2m3 [6CE, H3E, HCE, HEE] (B1220) HITACHI ZW150](/catalog-drawings/db/dbbba4dd-7e25-4e84-a728-61a1f81ccc87.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563E8-80171 | Ковш в сборе | 1 | |
| 01 | 563E8-80181 | Ковш | 1 |
| 01A | 563E8-82221 | Кромка режущий | 1 |
| 01B | 263E8-82381 | Кромка сиде-лх | 1 |
| 01C | 263E8-82391 | Кромка сиде-рх | 1 |
| 02 | 26568-82141 | Ограничитель | 2 |
| 03 | 26568-82161 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26568-82171 | Регулировочная шайба 3.2mm | 2 |
| 05 | 01116-16050 | Болт | 8 |
| 06 | 02011-00016 | Шайба блокировка | 8 |
| 07 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
