Основные гидролинии(2) [6CE, H3E, HCE, HEE] — HITACHI ZW150
Заводская схема «Основные гидролинии(2) [6CE, H3E, HCE, HEE]» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.

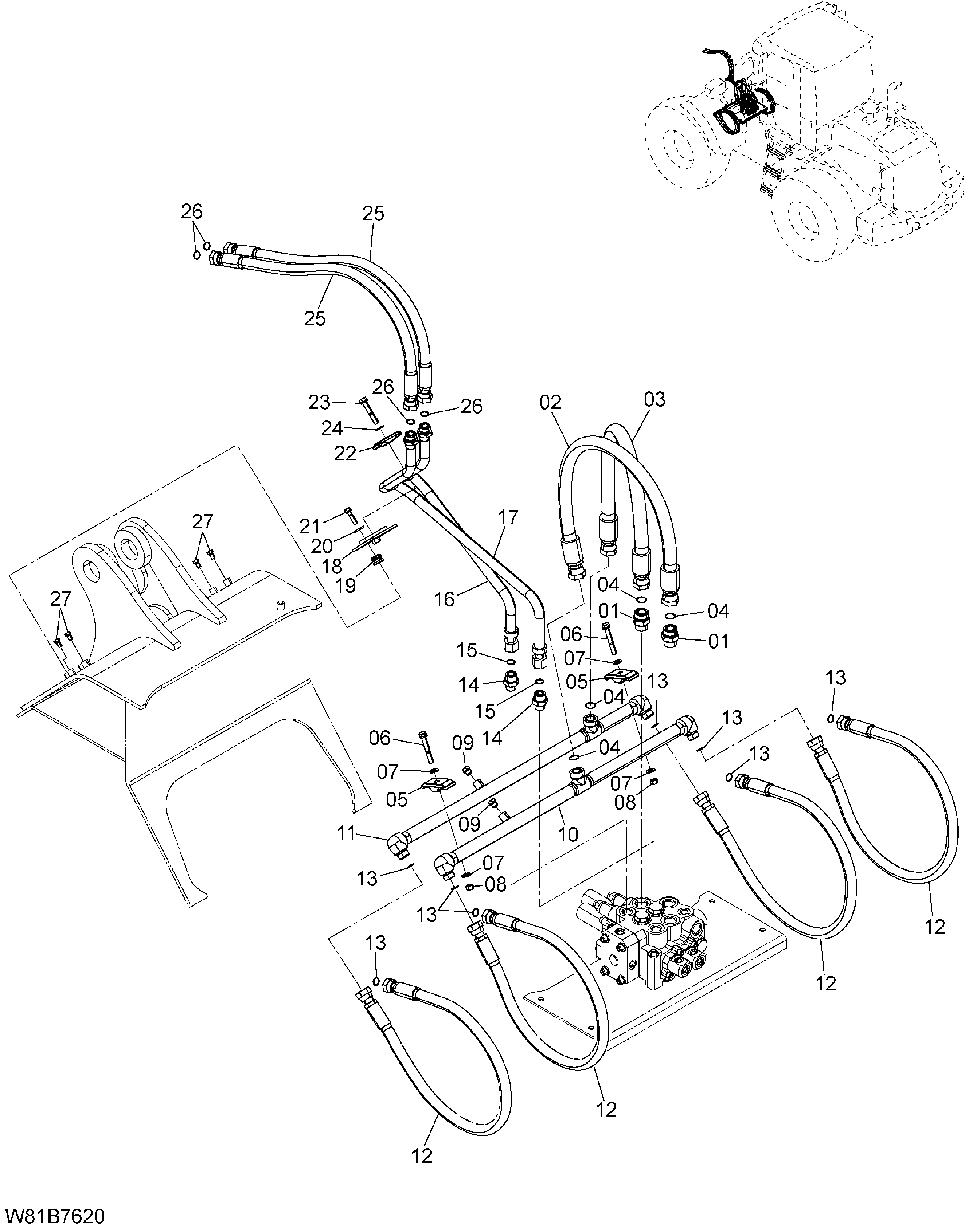

![Схема Основные гидролинии(2) [6CE, H3E, HCE, HEE] HITACHI ZW150](/catalog-drawings/1f/1f35ea0d-bccd-45ec-a795-f2835b06d95d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853188 | Адаптер S | 2 |
| 01A | 03320-00290 | Уплотнительное кольцо | 1 |
| 02 | 263E7-62241 | Шланг | 1 |
| 03 | 263E7-62251 | Шланг | 1 |
| 04 | HL4187328 | Уплотнительное кольцо | 4 |
| 05 | HL4189860 | Хомут трубка | 2 |
| 06 | 01183-12080 | Болт | 2 |
| 07 | 02000-00012 | Шайба | 4 |
| 08 | 01401-00012 | Гайка | 2 |
| 09 | HLA885002 | Пробка | 2 |
| 09A | 03320-00110 | Уплотнительное кольцо | 1 |
| 10 | 263E7-62171 | Трубка | 1 |
| 11 | 263E7-62181 | Трубка | 1 |
| 12 | 263E7-62221 | Шланг | 4 |
| 13 | HL4187308 | Уплотнительное кольцо | 8 |
| 14 | HLA853166 | Адаптер S | 2 |
| 14A | 03320-00240 | Уплотнительное кольцо | 1 |
| 15 | HL4187308 | Уплотнительное кольцо | 2 |
| 16 | 263E7-62191 | Трубка | 1 |
| 17 | 263E7-62201 | Трубка | 1 |
| 18 | 563F7-62051 | Кронштейн | 1 |
| 19 | 26407-32001 | Резиновый крепление | 2 |
| 20 | 26606-52721 | Шайба | 2 |
| 21 | 01183-10040 | Болт | 2 |
| 22 | HL4189859 | Хомут | 1 |
| 23 | 01183-12070 | Болт | 1 |
| 24 | 02000-00012 | Шайба | 1 |
| 25 | 263E7-62231 | Шланг | 2 |
| 26 | HL4187308 | Уплотнительное кольцо | 4 |
| 27 | 01110-10016 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
