Топливные трубопроводы — HITACHI ZW150

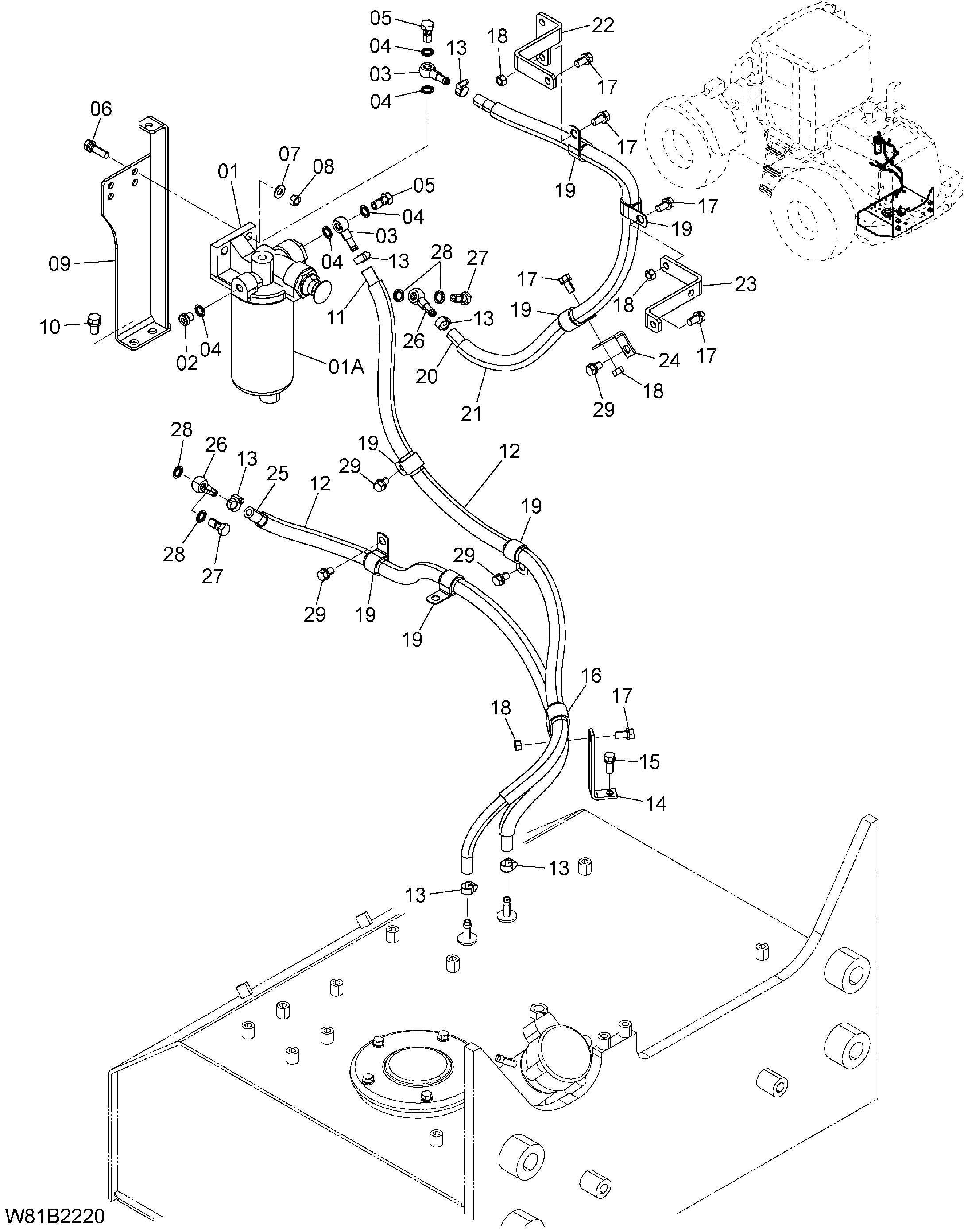

Заводская схема «Топливные трубопроводы» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F1-02131 | Фильтр топливный | 1 |
| 01A | 263F1-07031 | Фильтр | 1 |
| 02 | 263F1-02171 | Пробка | 1 |
| 03 | 263F1-02141 | Разъём | 2 |
| 04 | 263F1-02161 | Уплотнение шайба | 5 |
| 05 | 263F1-02151 | Винт | 2 |
| 06 | 01183-10035 | Болт | 2 |
| 07 | 02000-00010 | Шайба | 2 |
| 08 | 01401-00010 | Гайка | 2 |
| 09 | 263E2-22001 | Кронштейн | 1 |
| 10 | 01183-12020 | Болт | 2 |
| 11 | 29122-22121 | Топливный шланг | 1 |
| 12 | 04762-19100 | Трубка корругате | 2 |
| 13 | 24067-62241 | Зажим | 6 |
| 14 | 26826-72021 | Кронштейн | 1 |
| 15 | 01183-10025 | Болт | 1 |
| 16 | 263G2-43451 | Хомут | 1 |
| 17 | 01183-10020 | Болт | 6 |
| 18 | 01401-00010 | Гайка | 4 |
| 19 | 263G2-43321 | Хомут | 7 |
| 20 | 29122-22512 | Шланг топливный | 1 |
| 21 | 04762-19075 | Трубка | 1 |
| 22 | 263E2-22011 | Кронштейн | 1 |
| 23 | 263E2-22021 | Кронштейн | 1 |
| 24 | 26812-42751 | Стойка | 1 |
| 25 | 263F2-22101 | Шланг | 1 |
| 26 | 263F1-02141 | Разъём | 2 |
| 27 | 263F1-02151 | Винт | 2 |
| 28 | 263F1-02161 | Уплотнение шайба | 4 |
| 29 | 01183-10016 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
