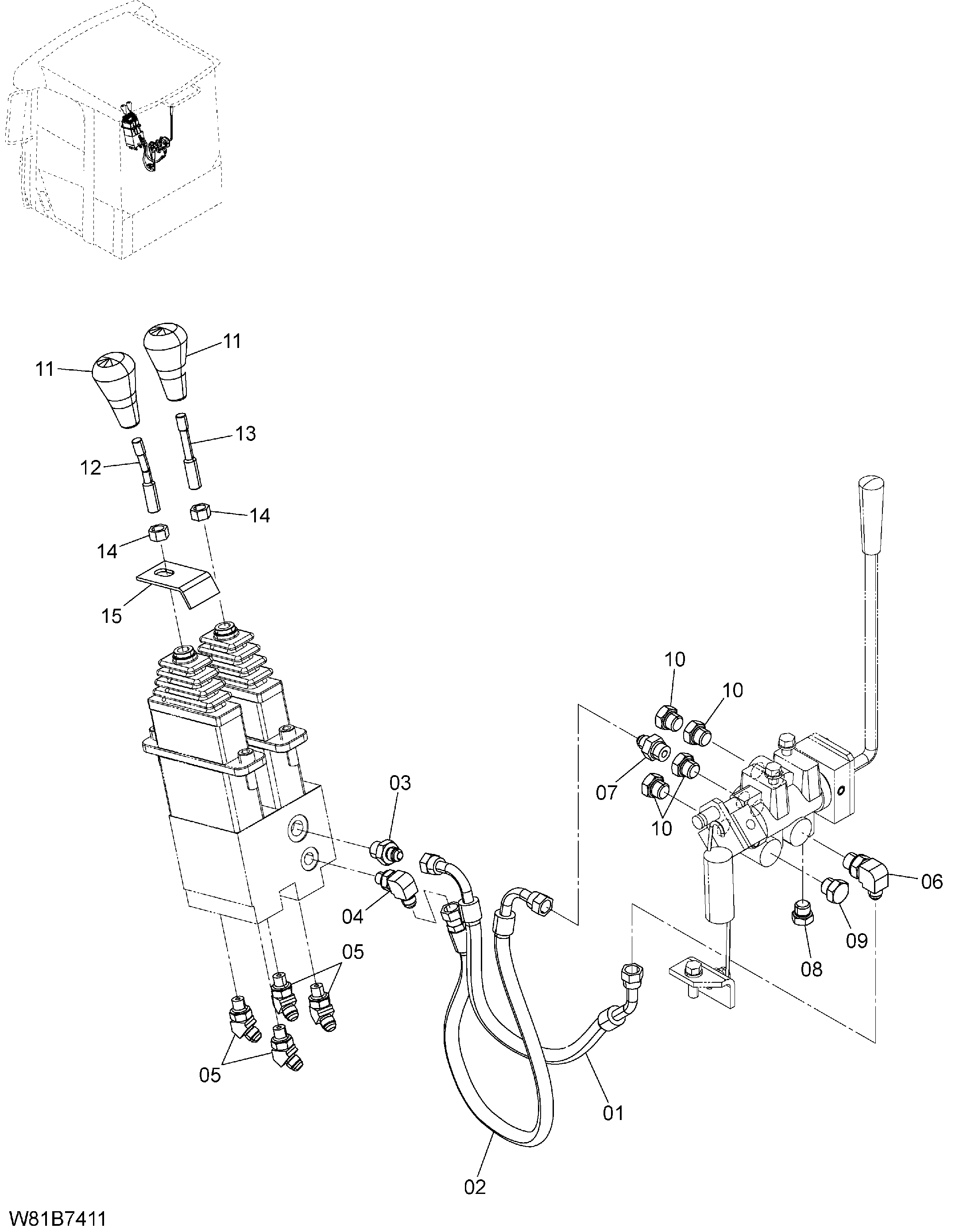

Пилотные гидролинии(2-золотник)(2PL) — HITACHI ZW150
Заводская схема «Пилотные гидролинии(2-золотник)(2PL)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-42881 | Шланг | 1 |
| 02 | 263G7-42891 | Шланг | 1 |
| 03 | HLA852133 | Адаптер S | 1 |
| 03A | 03320-00140 | Уплотнительное кольцо | 1 |
| 04 | HLA852323 | Угловой штуцер S | 1 |
| 04A | 03320-00110 | Уплотнительное кольцо | 1 |
| 05 | HLA852223 | Угловой штуцер S | 4 |
| 05A | 03320-00110 | Уплотнительное кольцо | 1 |
| 06 | HLA852333 | Угловой штуцер S | 1 |
| 06A | 03320-00140 | Уплотнительное кольцо | 1 |
| 07 | HL4261938 | Фильтр | 1 |
| 07A | 03320-00140 | Уплотнительное кольцо | 1 |
| 08 | HLA885002 | Пробка | 1 |
| 08A | 03320-00110 | Уплотнительное кольцо | 1 |
| 09 | HLA885003 | Пробка | 1 |
| 09A | 03320-00140 | Уплотнительное кольцо | 1 |
| 10 | HLA885003 | Пробка | 4 |
| 10A | 03320-00140 | Уплотнительное кольцо | 1 |
| 11 | 26177-42021 | Рукоятка | 2 |
| 12 | 263G7-43961 | Рычаг | 1 |
| 13 | 263G7-43971 | Рычаг | 1 |
| 14 | 01401-00012 | Гайка | 2 |
| 15 | 263G7-43951 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
