Кабина жгут проводов [6CE, H3E, HCE, HEE] — HITACHI ZW150
Заводская схема «Кабина жгут проводов [6CE, H3E, HCE, HEE]» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.

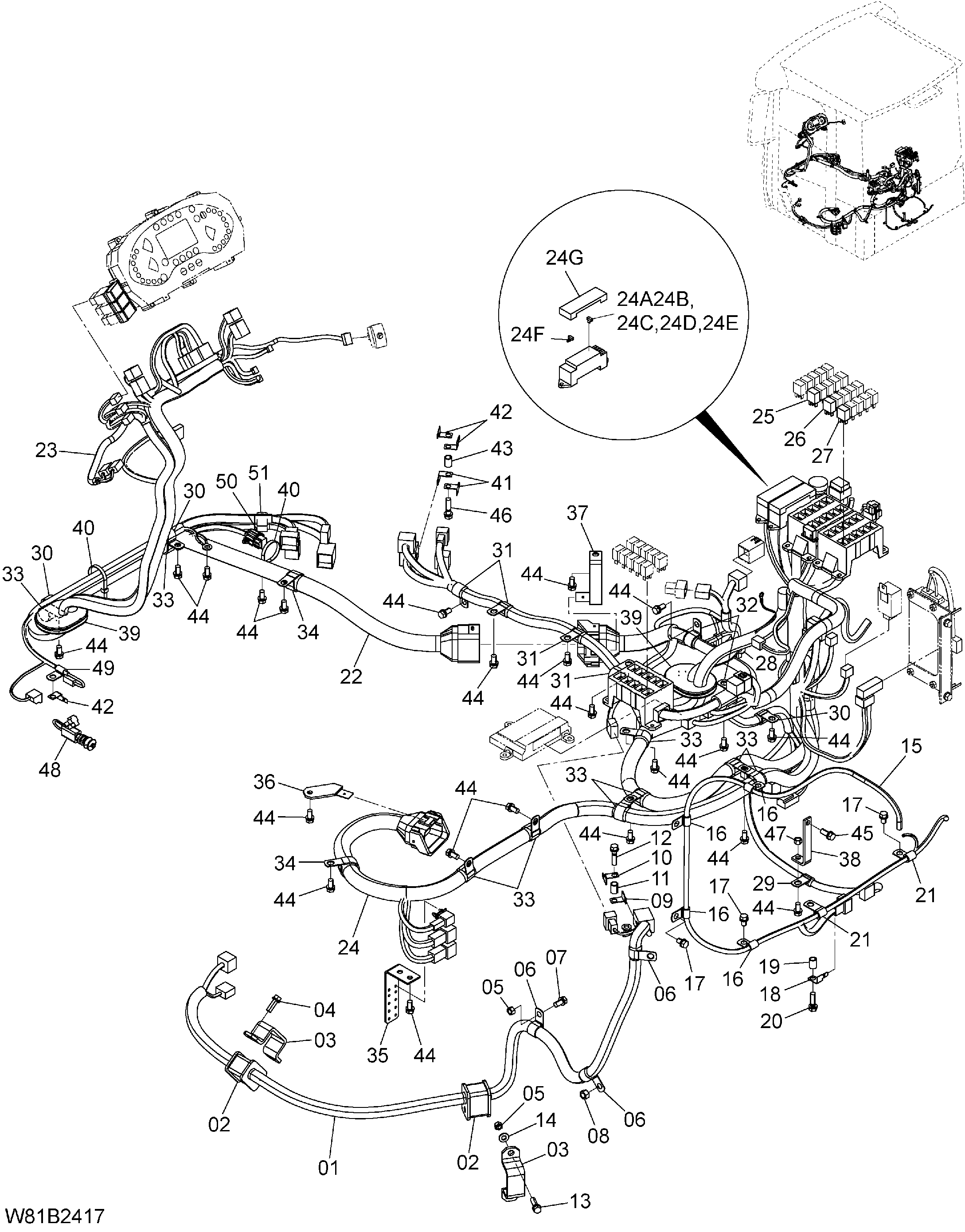

![Схема Кабина жгут проводов [6CE, H3E, HCE, HEE] HITACHI ZW150](/catalog-drawings/88/88fff294-e90a-4b64-8ed1-08e1e30d53ae.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-42021 | Провод жгут проводов(центральный) | 1 |
| 02 | 263E2-42391 | Резиновая прокладка | 2 |
| 03 | 263E2-42401 | Пластина | 2 |
| 04 | 01183-10030 | Болт | 2 |
| 05 | 01401-00010 | Гайка | 3 |
| 06 | 263G2-43311 | Хомут | 3 |
| 07 | 01183-10020 | Болт | 1 |
| 08 | 01401-00012 | Гайка | 1 |
| 09 | HL4418301 | Кронштейн | 1 |
| 10 | HL4257159 | Кронштейн | 1 |
| 11 | 263G2-12301 | Трубка | 1 |
| 12 | 01183-10040 | Болт | 1 |
| 13 | 01183-10035 | Болт | 2 |
| 14 | 02000-00010 | Шайба | 2 |
| 15 | 263E2-42031 | Провод жгут проводов | 1 |
| 16 | 263G2-43241 | Хомут | 4 |
| 17 | 01183-10016 | Болт | 3 |
| 18 | HL4257159 | Кронштейн | 1 |
| 19 | 263G2-12301 | Трубка | 1 |
| 20 | 01183-10035 | Болт | 1 |
| 21 | 263G2-43251 | Хомут | 2 |
| 22 | 263E2-42101 | Провод жгут проводов | 1 |
| 23 | 263E2-42111 | Провод жгут проводов | 1 |
| 24 | 263E2-42162 замена: 263E2-42163 | Провод жгут проводов | 1 |
| 24 | 263E2-42163 | Провод жгут проводов | 1 |
| 24A | 26192-42411 | Предохранитель(5A) | 13 |
| 24B | 26192-42421 | Предохранитель(10A) | 13 |
| 24C | 26192-42431 | Предохранитель(15A) | 4 |
| 24D | 26192-42441 | Предохранитель(20A) | 6 |
| 24E | 263G2-44411 | Предохранитель(30A) | 2 |
| 24F | 26192-42451 | Пуллер | 2 |
| 24G | 263G2-47211 | Крышка | 2 |
| 25 | 26192-42031 замена: HL4436534 | Реле(ES) | 1 |
| 25 | HL4436534 | Реле(ES) | 1 |
| 26 | 26192-42031 замена: HL4436534 | Реле(RID) | 1 |
| 26 | HL4436534 | Реле(RID) | 1 |
| 27 | 26192-42031 замена: HL4436534 | Реле(BK) | 1 |
| 27 | HL4436534 | Реле(BK) | 1 |
| 28 | 263G2-43241 | Хомут | 1 |
| 29 | 263G2-43261 | Хомут | 1 |
| 30 | 263G2-43301 | Хомут | 3 |
| 31 | 263G2-43311 | Хомут | 4 |
| 32 | 263G2-43321 | Хомут | 2 |
| 33 | 263G2-43331 | Хомут | 9 |
| 34 | 263G2-43341 | Хомут | 2 |
| 35 | 263G2-40602 | Кронштейн | 1 |
| 36 | 263E2-42521 | Кронштейн | 1 |
| 37 | 263E2-42501 | Кронштейн | 1 |
| 38 | 26826-72021 | Кронштейн | 1 |
| 39 | 263G2-43871 | Уплотнительная втулка | 2 |
| 40 | 04913-11200 | Инсхулокк | 2 |
| 41 | HL4418301 | Кронштейн | 2 |
| 42 | HL4257159 | Кронштейн | 3 |
| 43 | 263G2-12301 | Трубка | 1 |
| 44 | 01183-10020 | Болт | 23 |
| 45 | 01183-10025 | Болт | 1 |
| 46 | 01183-10040 | Болт | 1 |
| 47 | 01401-00010 | Гайка | 1 |
| 48 | HL4646636 | Выключатель остановка фонарь | 1 |
| 49 | 263G2-43231 | Хомут | 1 |
| 50 | 263G2-43251 | Хомут | 1 |
| 51 | 263G2-43281 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
