Йеллов поворотный маяк [6CE, HCE] (RLY204) — HITACHI ZW150

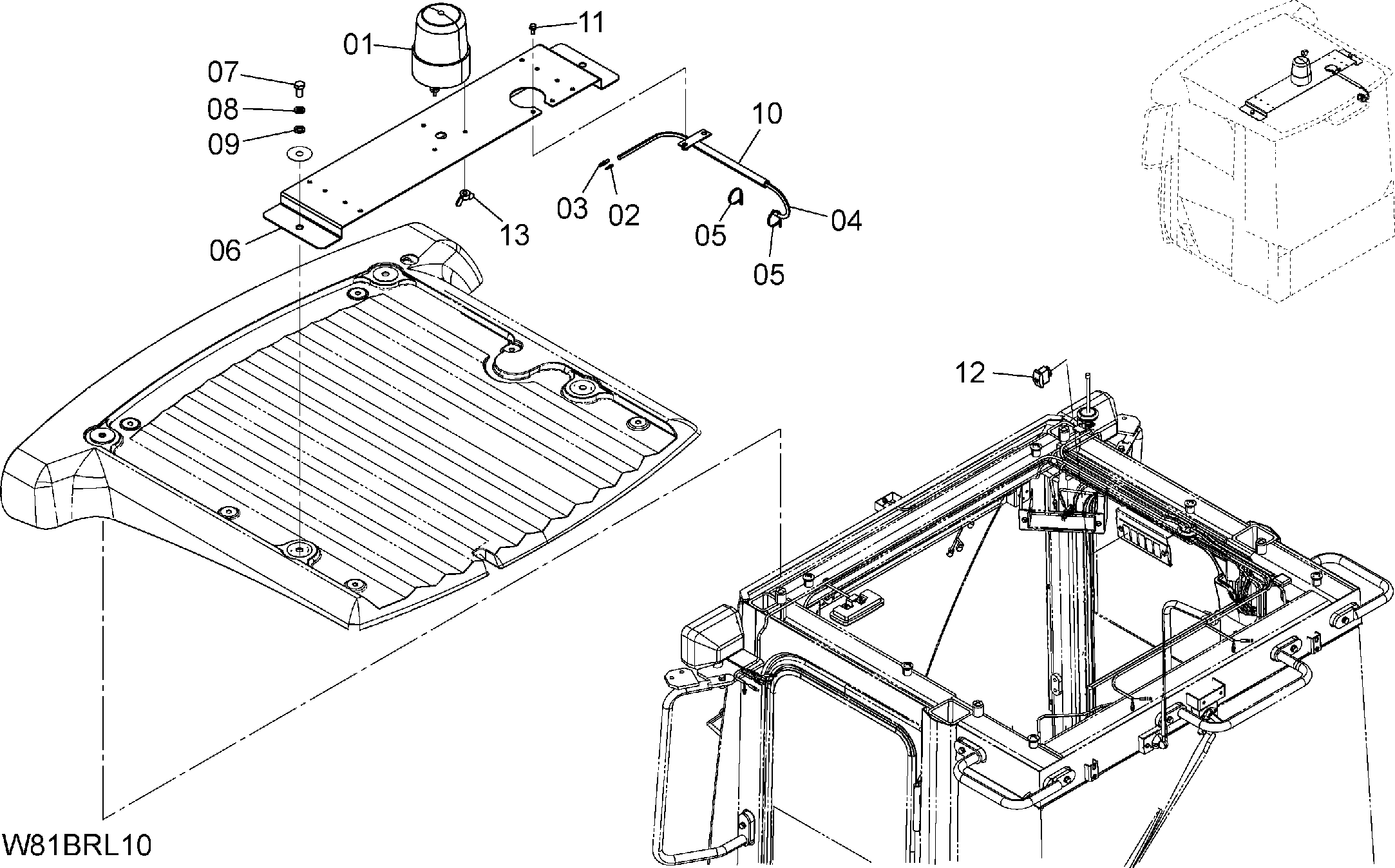

Заводская схема «Йеллов поворотный маяк [6CE, HCE] (RLY204)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Йеллов поворотный маяк [6CE, HCE] (RLY204) HITACHI ZW150](/catalog-drawings/fa/fab779f9-7672-49e1-aff4-350a8b7a4607.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 56560-60271 | Револвинг фонарь | 1 |
| 01A | 56560-60281 | Лампа | 1 |
| 02 | 58490-50931 | Клемма | 1 |
| 03 | 58490-50941 | Клемма | 1 |
| 04 | 563G2-42051 | Жгут проводов | 1 |
| 05 | 04913-11200 | Инсхулокк | 2 |
| 06 | 563G2-40511 | Кронштейн | 1 |
| 07 | 01110-16030 | Болт | 2 |
| 08 | 02010-00016 | Шайба | 2 |
| 09 | 02000-00016 | Шайба | 2 |
| 10 | 563G2-40521 | Трубка | 1 |
| 11 | 01183-10020 | Болт | 2 |
| 12 | 563G2-42041 | Выключатель | 1 |
| 13 | 01421-00008 | Гайка винг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
