Электрооборудование(правый консоль) — HITACHI ZW150

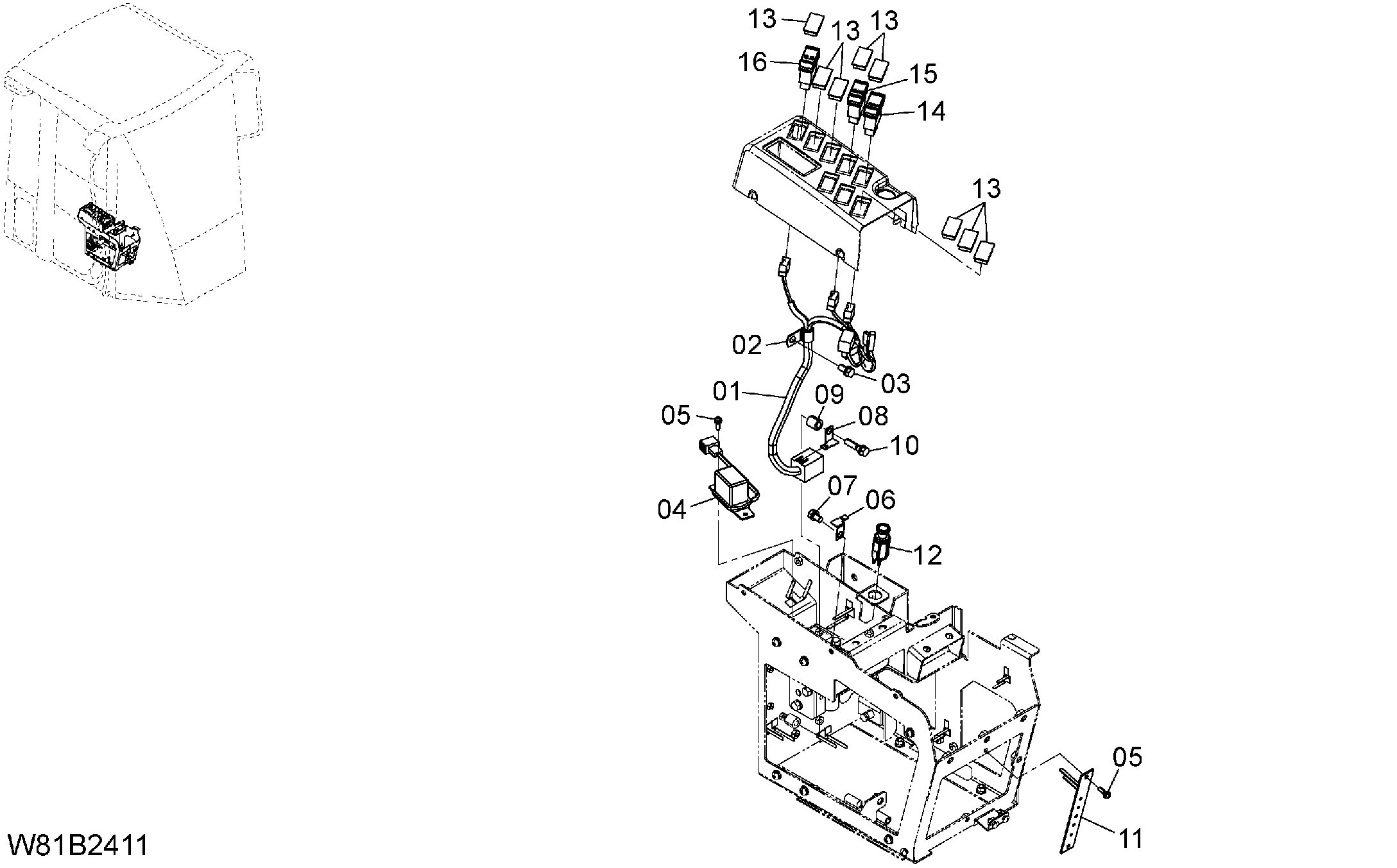

Заводская схема «Электрооборудование(правый консоль)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-42121 | Провод жгут проводов | 1 |
| 02 | 263G2-43261 | Хомут | 1 |
| 03 | 01183-10020 | Болт | 1 |
| 04 | 263F2-42261 | Таймер | 1 |
| 05 | 01033-06020 | Винт | 4 |
| 06 | HL4257159 | Кронштейн | 1 |
| 07 | 01183-10016 | Болт | 1 |
| 08 | HL4418301 | Кронштейн | 1 |
| 09 | 26555-42141 | Втулка | 1 |
| 10 | 01183-10040 | Болт | 1 |
| 11 | 263G2-40611 | Кронштейн | 1 |
| 12 | HL4357862 | Лигхтер | 1 |
| 13 | HL4620283 | Колпачок | 8 |
| 14 | 263G2-43592 | Выключатель | 1 |
| 15 | 263G2-43632 | Выключатель | 1 |
| 16 | 263G2-43612 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
