HST трубопроводы(3) — HITACHI ZW150

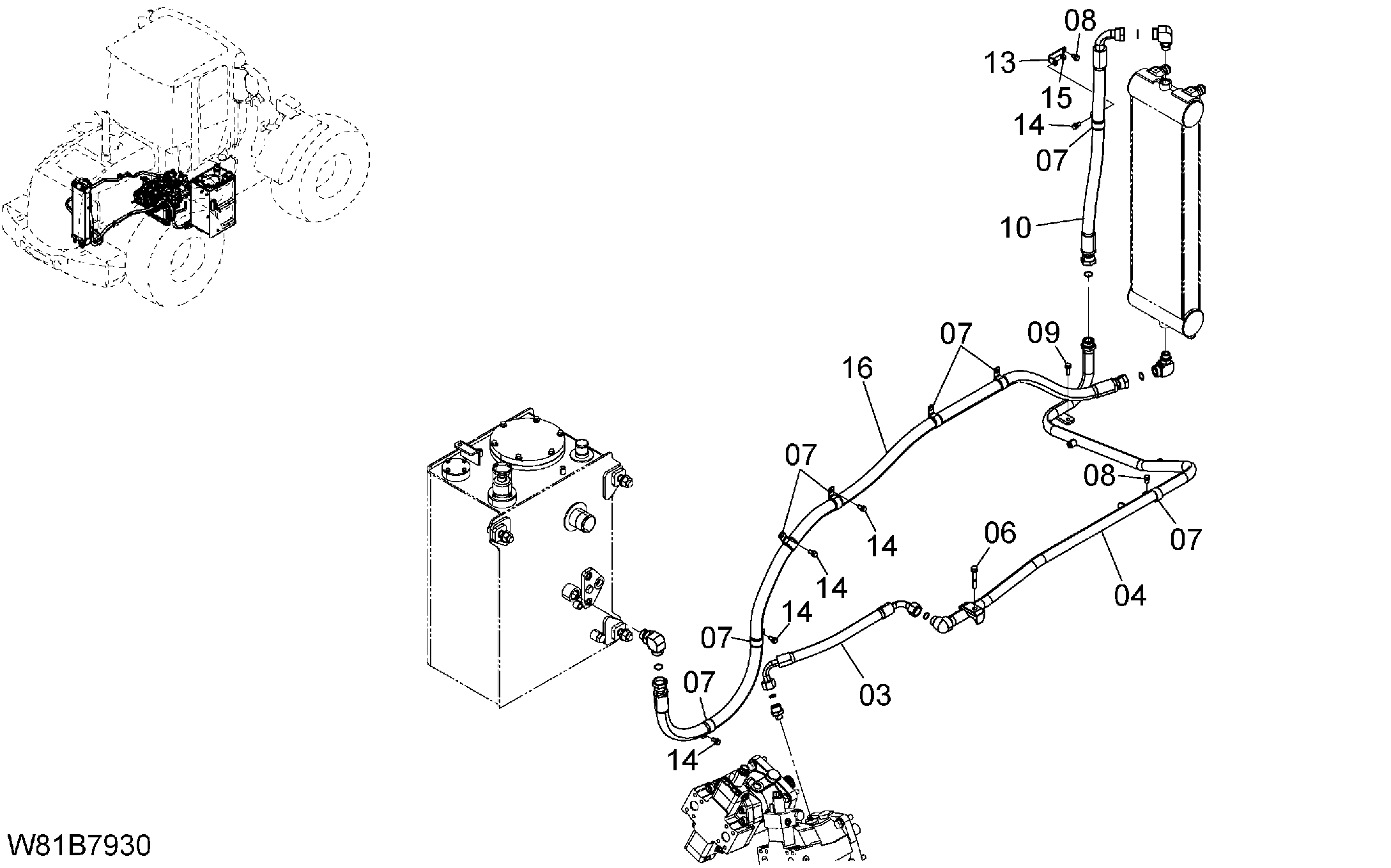

Заводская схема «HST трубопроводы(3)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853146 | Адаптер S | 1 |
| 01A | 03320-00180 | Уплотнительное кольцо | 1 |
| 02 | HL4187308 | Уплотнительное кольцо | 2 |
| 03 | 263E7-92171 | Шланг | 1 |
| 04 | 263E7-92041 | Трубка | 1 |
| 05 | HL4190127 | Хомут трубка | 1 |
| 06 | 01183-12070 | Болт | 1 |
| 07 | 263G2-43341 | Хомут | 8 |
| 08 | 01183-10016 | Болт | 2 |
| 09 | 01183-10030 | Болт | 1 |
| 10 | 263E7-92181 | Шланг | 1 |
| 11 | HLA853368 | Угловой штуцер S | 2 |
| 11A | 03320-00240 | Уплотнительное кольцо | 1 |
| 12 | HL4187328 | Уплотнительное кольцо | 4 |
| 13 | 26612-42081 | Кронштейн | 1 |
| 14 | 01183-10020 | Болт | 5 |
| 15 | 01401-00010 | Гайка | 1 |
| 16 | 263E7-92191 | Шланг | 1 |
| 17 | HLA853388 | Угловой штуцер S | 1 |
| 17A | 03320-00290 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
