Роад дорожная сертификация [6CE, HCE] (RRE001) — HITACHI ZW150
Заводская схема «Роад дорожная сертификация [6CE, HCE] (RRE001)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.

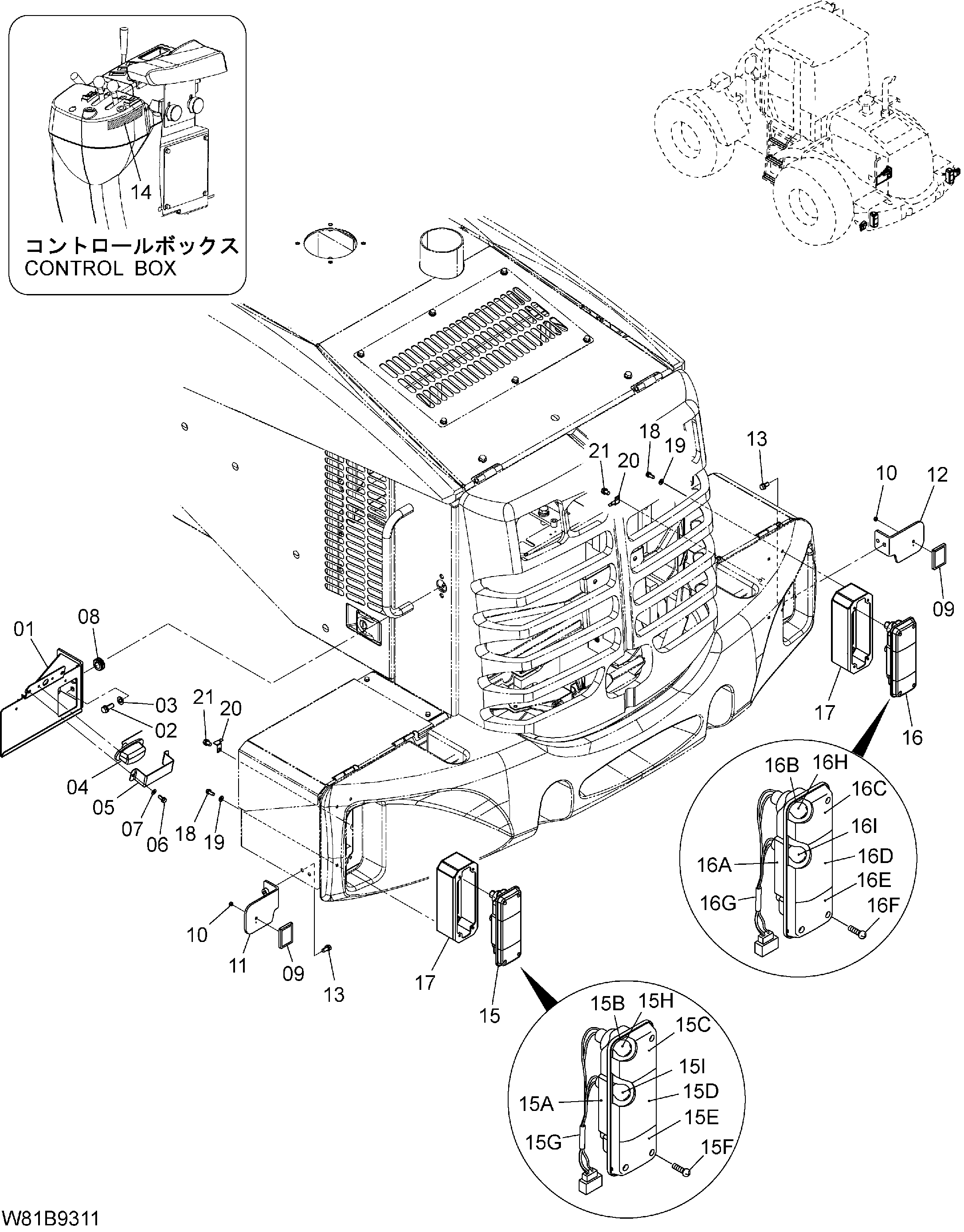

![Схема Роад дорожная сертификация [6CE, HCE] (RRE001) HITACHI ZW150](/catalog-drawings/19/190242e9-6559-4e58-8a8a-aee79a31b485.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E9-32001 | Кронштейн | 1 |
| 02 | 01183-12030 | Болт | 2 |
| 03 | 02000-00012 | Шайба | 2 |
| 04 | 26602-40571 | Фонарь ликенке | 1 |
| 04A | 22192-42411 | Рассеиватель | 1 |
| 04B | 26312-47001 | Лампа(24V 12W) | 1 |
| 05 | 26192-42811 | Пластина | 1 |
| 06 | 01183-08020 | Болт | 2 |
| 07 | 02000-00008 | Шайба | 2 |
| 08 | 290E7-42331 | Уплотнительная втулка | 1 |
| 09 | 52N59-92011 | Рефлекс рефлектор | 2 |
| 10 | 01400-00006 | Гайка | 2 |
| 11 | 263E9-32051 | Кронштейн(LH) | 1 |
| 12 | 263E9-32061 | Кронштейн(RH) | 1 |
| 13 | 01183-10020 | Болт | 4 |
| 14 | 26689-12051 | Наклейка | 1 |
| 15 | 263G2-44211 | Комбинированный фонарь(LH) | 1 |
| 15C | 26402-47012 | Ленс LH(амбер) | 1 |
| 15D | 26192-47322 | Ленс LH(RED) | 1 |
| 15E | 26402-47032 | Ленс LH(клеар) | 1 |
| 15H | 26192-47351 | Лампа(24V 21W) | 2 |
| 15I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 16 | 263G2-44221 | Комбинированный фонарь(RH) | 1 |
| 16C | 26402-47042 | Ленс RH(амбер) | 1 |
| 16D | 26192-47332 | Ленс RH(RED) | 1 |
| 16E | 26402-47062 | Ленс RH(клеар) | 1 |
| 16H | 26192-47351 | Лампа(24V 21W) | 2 |
| 16I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 17 | 263E2-42641 | Кронштейн | 2 |
| 18 | 01183-08020 | Болт | 8 |
| 19 | 02000-00008 | Шайба | 8 |
| 20 | HL4257159 | Кронштейн | 2 |
| 21 | 01183-10016 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
