Высокий подъём рукоять(2) [6CE, H3E, HCE, HEE] (HLA) — HITACHI ZW150
Заводская схема «Высокий подъём рукоять(2) [6CE, H3E, HCE, HEE] (HLA)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.

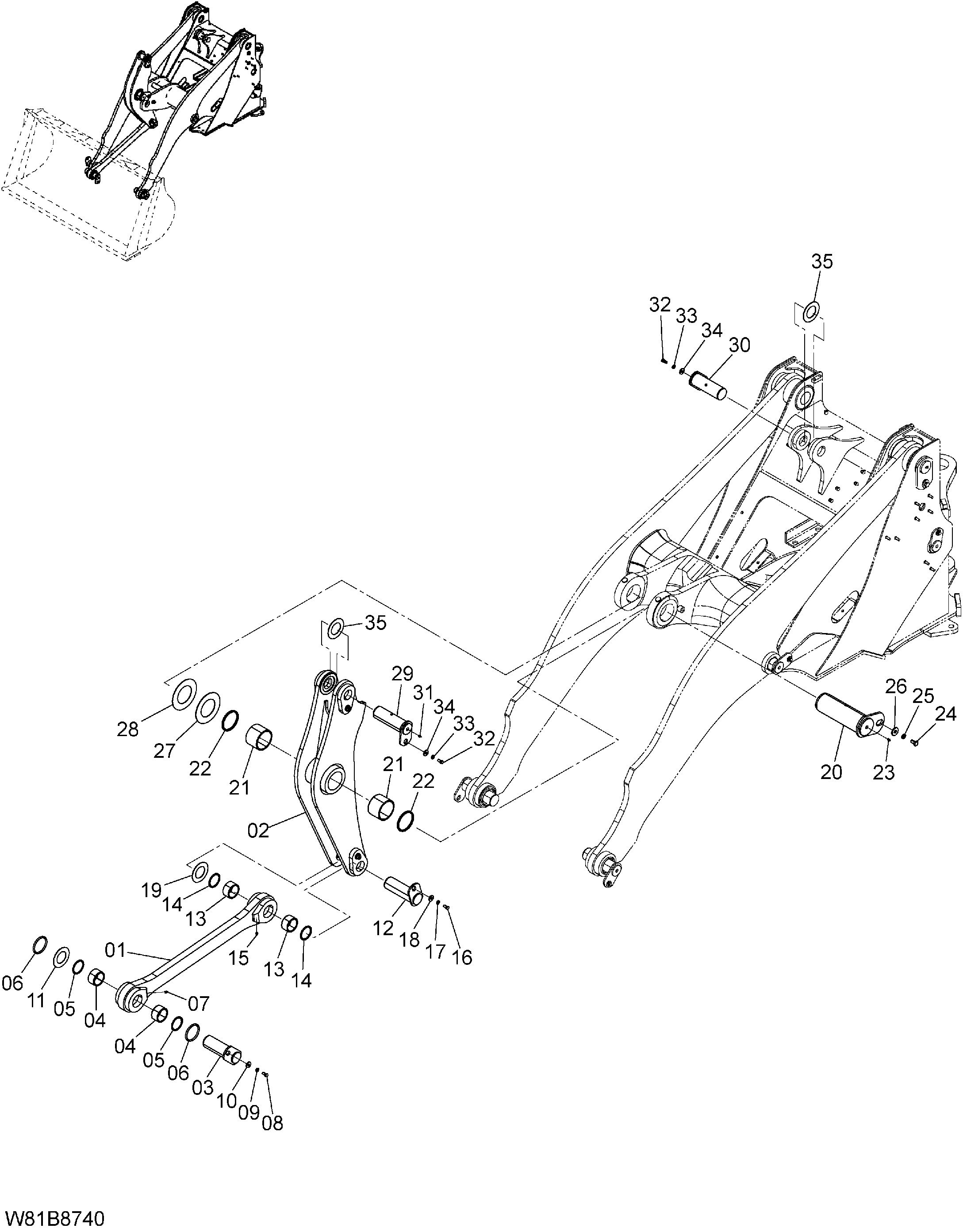

![Схема Высокий подъём рукоять(2) [6CE, H3E, HCE, HEE] (HLA) HITACHI ZW150](/catalog-drawings/4b/4b1e2da9-a3f8-4f49-8f9a-f01fc5c945c3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563E8-70021 | Пусхрод | 1 |
| 02 | 263E8-70022 | Белл кранк | 1 |
| 03 | 263E8-72141 | Палец | 1 |
| 04 | HL4642628 | Втулка | 2 |
| 05 | 26388-72311 | Уплотнение пыль | 2 |
| 06 | 26418-72161 | Уплотнительное кольцо | 2 |
| 07 | 04901-00100 | Смазка штуцер | 1 |
| 08 | 01116-12025 | Болт | 1 |
| 09 | 02011-00012 | Шайба | 1 |
| 10 | 26096-42351 | Шайба | 1 |
| 11 | 26508-72281 | Проставка | 1 |
| 12 | 263E8-72141 | Палец | 1 |
| 13 | HL4642628 | Втулка | 2 |
| 14 | 26388-72311 | Уплотнение пыль | 2 |
| 15 | 04901-00100 | Смазка штуцер | 1 |
| 16 | 01116-12025 | Болт | 1 |
| 17 | 02011-00012 | Шайба | 1 |
| 18 | 26096-42351 | Шайба | 1 |
| 19 | 26508-72281 | Проставка | 1 |
| 20 | 263F8-70121 | Палец в сборе | 1 |
| 21 | HL4631296 | Втулка | 2 |
| 22 | 263J8-57191 | Уплотнение пыль | 2 |
| 23 | 04901-00100 | Смазка штуцер | 1 |
| 24 | 01110-16030 | Болт | 1 |
| 25 | 02010-00016 | Шайба | 1 |
| 26 | 26608-72321 | Шайба | 1 |
| 27 | 26708-72571 | Проставка | 1 |
| 28 | 26708-72581 | Проставка | 1 |
| 29 | 263F8-70101 | Палец в сборе | 1 |
| 30 | 263E8-72111 | Палец | 1 |
| 31 | 04901-00100 | Смазка штуцер | 1 |
| 32 | 01116-12025 | Болт | 2 |
| 33 | 02011-00012 | Шайба | 2 |
| 34 | 26096-42351 | Шайба | 2 |
| 35 | 26508-72281 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
