Гидроцилиндр подъём рукоять — HITACHI ZW150

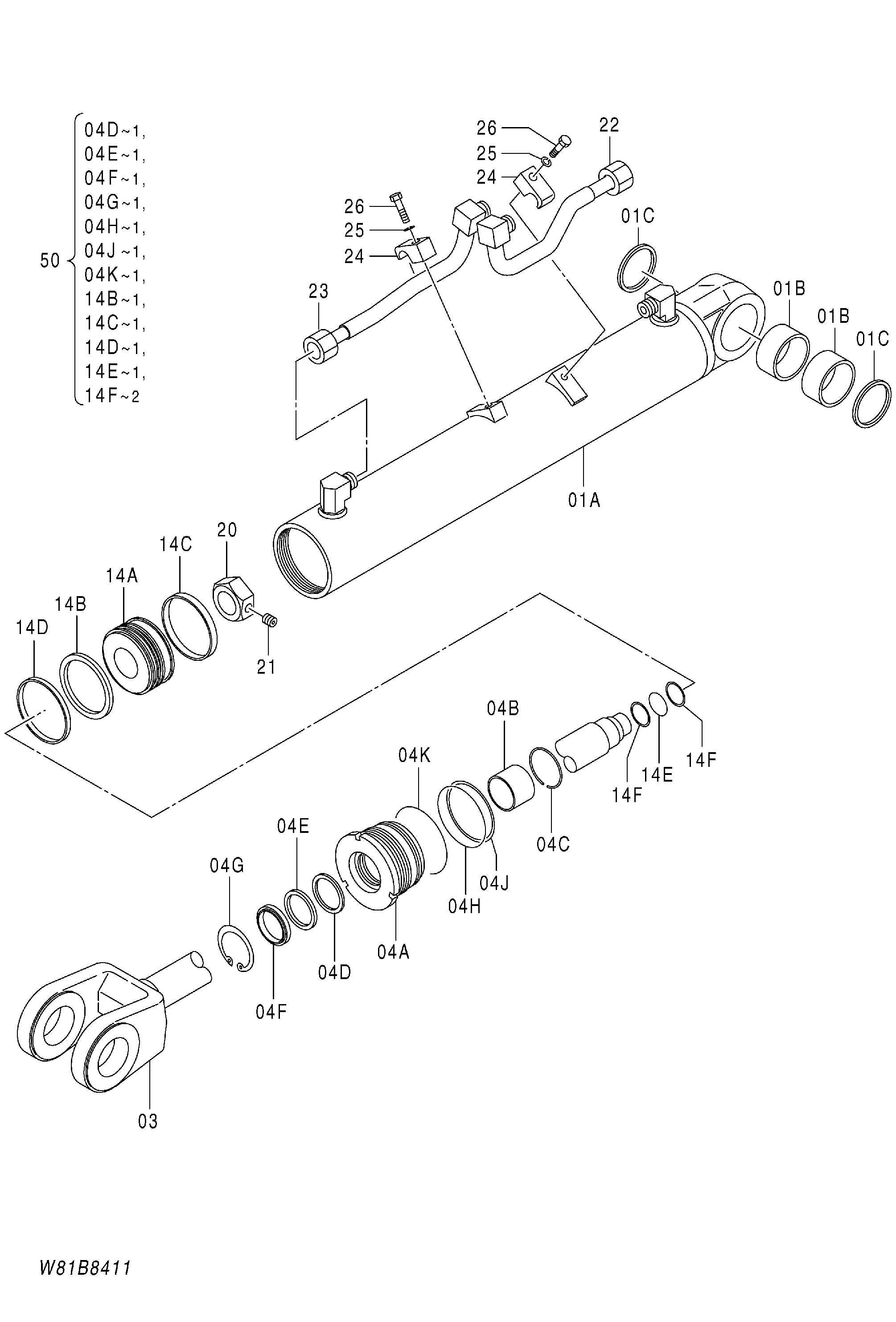

Заводская схема «Гидроцилиндр подъём рукоять» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263E8-42001 | Гидроцилиндр подъём рукоять | 1 | |
| 01 | 263E8-47201 | Гидроцилиндр трубка в сборе | 1 |
| 01A | 263E8-47011 | Трубка | 1 |
| 01B | HL4642627 | Втулка | 2 |
| 01C | 263E8-47191 | Стеклоочиститель палец | 2 |
| 03 | 263E8-47021 | Шток | 1 |
| 04A | 263E8-47031 | Шток крышка | 1 |
| 04B | 263E8-47041 | Втулка | 1 |
| 04C | 263E8-47051 | Кольцо ретаининг | 1 |
| 04D | 263E8-47061 | Уплотнение буффер | 1 |
| 04E | 263E8-47071 | U манжета | 1 |
| 04F | 263E8-47081 | Стеклоочиститель пыль | 1 |
| 04G | 263F8-47051 | Кольцо ретаининг | 1 |
| 04H | 263F8-47091 | Уплотнительное кольцо | 1 |
| 04J | 263E8-47091 | Кольцо баккуп | 1 |
| 04K | 03350-01250 | Уплотнительное кольцо | 1 |
| 14A | 263E8-47101 | Поршень | 1 |
| 14B | 263F8-47121 | Кольцо глйд | 1 |
| 14C | 263F8-47131 | Кольцо веар | 1 |
| 14D | 263F8-47141 | Кольцо пыль | 1 |
| 14E | 263E8-47111 | Уплотнительное кольцо | 1 |
| 14F | 263E8-47151 | Кольцо баккуп | 2 |
| 20 | 263E8-47161 | Гайка поршень | 1 |
| 21 | 263G8-47171 | Винт комплект | 1 |
| 22 | 263E8-47171 | Трубка H | 1 |
| 23 | 263E8-47181 | Трубка R | 1 |
| 24 | 263G8-47221 | Трубка хомут | 2 |
| 25 | 02011-00010 | Шайба пружина | 2 |
| 26 | 01113-12050 | Болт | 2 |
| 50 | 263E8-47231 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
