Пилотные гидролинии — HITACHI ZW150

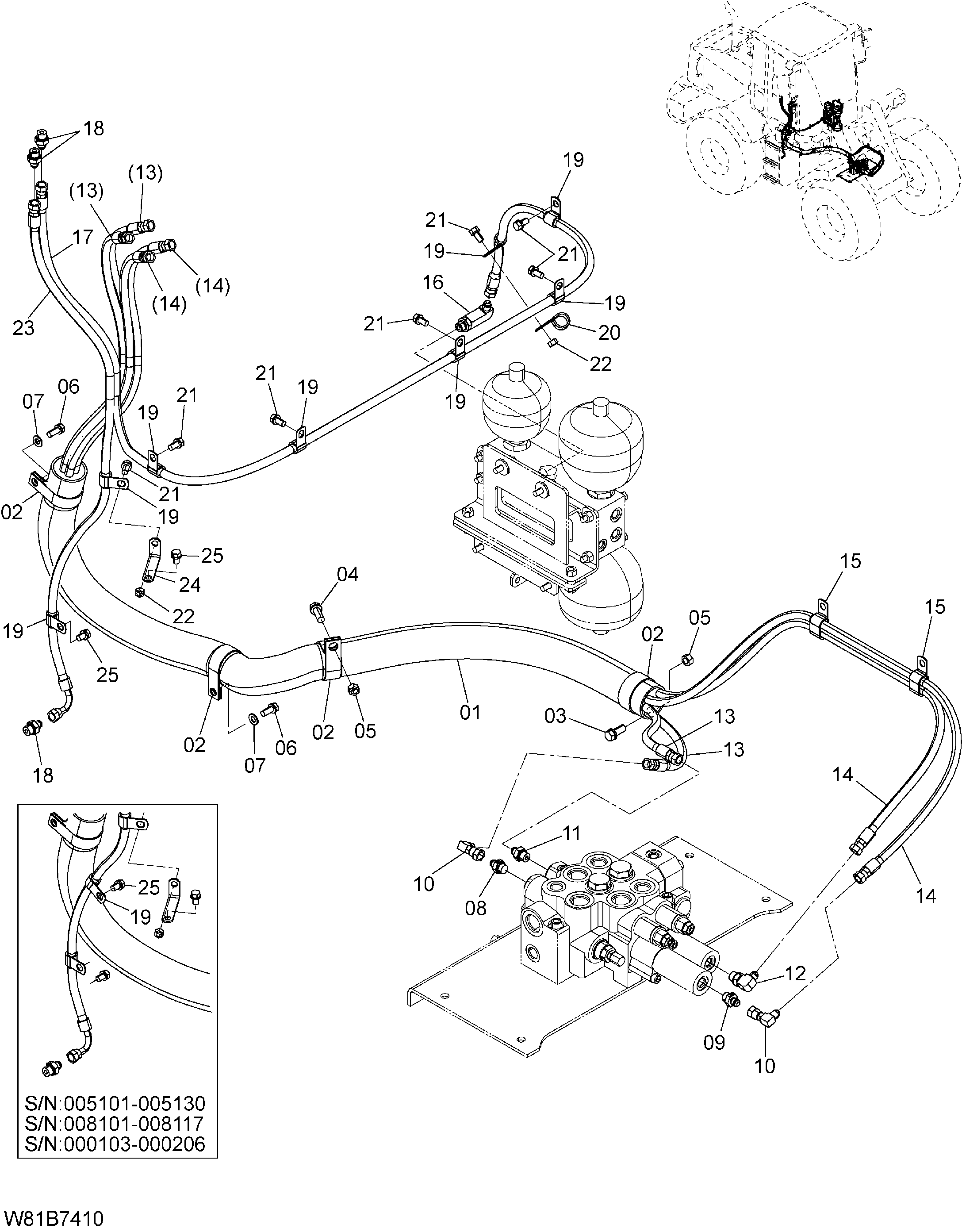

Заводская схема «Пилотные гидролинии» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E7-42151 | Защита шланг | 1 |
| 02 | 26607-42311 | Зажим | 4 |
| 03 | 01183-12030 | Болт | 1 |
| 04 | 01183-12035 | Болт | 1 |
| 05 | 01401-00012 | Гайка | 2 |
| 06 | 01183-10025 | Болт | 2 |
| 07 | 02000-00010 | Шайба | 2 |
| 08 | 263G7-42551 | Клапан рестриктион | 1 |
| 09 | 263G7-43611 | Клапан рестриктион | 1 |
| 10 | HL4239976 | Унион S | 2 |
| 11 | HLA852133 | Адаптер S | 1 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | HLA852333 | Угловой штуцер S | 1 |
| 12A | 03320-00140 | Уплотнительное кольцо | 1 |
| 13 | 263G7-42321 | Шланг | 2 |
| 14 | 563J7-42011 | Шланг | 2 |
| 15 | 263G2-43431 | Хомут | 2 |
| 16 | HL4277650 | Угловой штуцер | 1 |
| 16A | 03320-00140 | Уплотнительное кольцо | 1 |
| 17 | 263E7-42081 | Шланг | 1 |
| 18 | HLA852133 | Адаптер S | 3 |
| 18A | 03320-00140 | Уплотнительное кольцо | 1 |
| 19 | 263G2-43271 | Хомут | 9 |
| 19 | 263G2-43271 | Хомут | 8 |
| 20 | 263G2-43311 | Хомут | 1 |
| 21 | 01183-10020 | Болт | 7 |
| 22 | 01401-00010 | Гайка | 2 |
| 23 | 263E7-42091 | Шланг | 1 |
| 24 | 26612-42081 | Кронштейн | 1 |
| 25 | 01183-10016 | Болт | 3 |
| 25 | 01183-10016 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
