Клапан основной [6CE, H3E, HCE, HEE] (2SP) — HITACHI ZW150
Заводская схема «Клапан основной [6CE, H3E, HCE, HEE] (2SP)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.

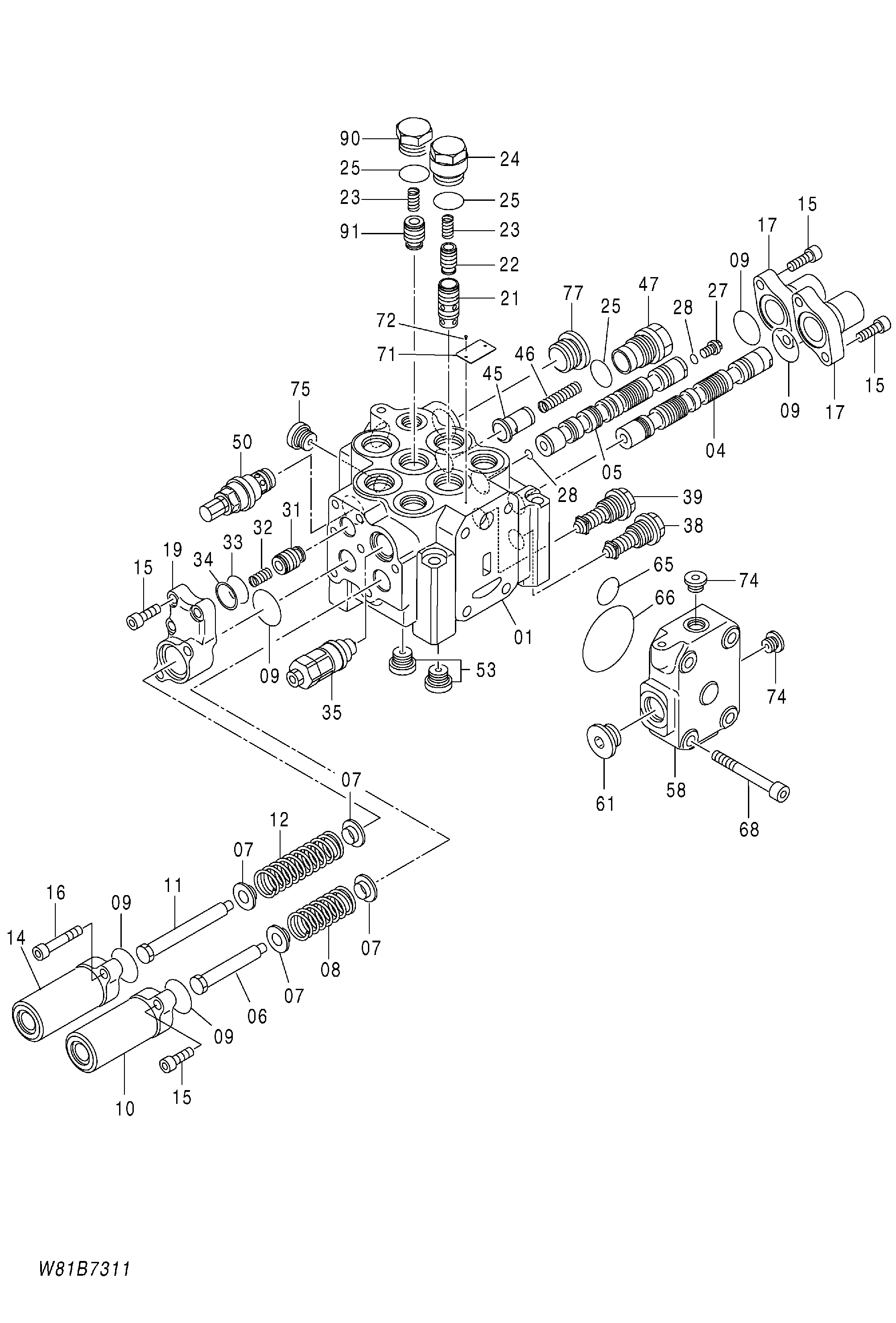

![Схема Клапан основной [6CE, H3E, HCE, HEE] (2SP) HITACHI ZW150](/catalog-drawings/32/3295c27a-4571-44bf-8881-eef083392357.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263E7-32001 | Клапан основной(2SP) | 1 | |
| 06 | 263G7-37021 | Болт | 1 |
| 07 | 263G7-37031 | Сиденье пружина | 4 |
| 08 | 263G7-37041 | Пружина | 1 |
| 09 | 263G7-37051 | Уплотнительное кольцо | 5 |
| 10 | 263G7-37061 | Корпус | 1 |
| 11 | 263G7-37071 | Болт | 1 |
| 12 | 263G7-37081 | Пружина | 1 |
| 14 | 263G7-37091 | Корпус пилотный | 1 |
| 15 | 01171-10035 | Болт | 9 |
| 16 | 01171-10070 | Болт | 2 |
| 17 | 263G7-37101 | Корпус пилотный | 2 |
| 19 | 263G7-37121 | Корпус пилотный | 1 |
| 21 | 263G7-37131 | Тарельчатый клапан | 1 |
| 22 | 263G7-37141 | Тарельчатый клапан | 1 |
| 23 | 263G7-37151 | Пружина | 2 |
| 24 | 263G7-37161 | Пробка | 1 |
| 25 | 03320-00290 | Уплотнительное кольцо | 3 |
| 27 | 263G7-37181 | Пробка | 1 |
| 28 | 03320-00080 | Уплотнительное кольцо | 2 |
| 31 | 263G7-37191 | Тарельчатый клапан | 1 |
| 32 | 263G7-37201 | Пружина | 1 |
| 33 | 263G7-37211 | Уплотнительное кольцо | 1 |
| 34 | 263G7-37221 | Баккупринг | 1 |
| 35 | 263E7-37001 | Клапан предохранительный | 1 |
| 38 | 263E7-37011 | Клапан комбинированный | 1 |
| 39 | 263E7-37021 | Клапан комбинированный | 1 |
| 45 | 263G7-37261 | Тарельчатый клапан | 1 |
| 46 | 263G7-37271 | Пружина | 1 |
| 47 | 263G7-37281 | Пробка | 1 |
| 50 | 263E7-37031 | Клапан предохранительный | 1 |
| 53 | 263G7-37301 | Пробка | 2 |
| 58 | 263G7-37311 | Пластина концевой | 1 |
| 61 | 263G7-37341 | Пробка | 1 |
| 65 | 03350-00300 | Уплотнительное кольцо | 1 |
| 66 | 03350-00800 | Уплотнительное кольцо | 1 |
| 68 | 01171-12065 | Болт | 4 |
| 72 | 263G7-37371 | Винт | 2 |
| 74 | 263G7-17371 | Пробка | 2 |
| 75 | 263G7-37301 | Пробка | 1 |
| 77 | 263G7-37381 | Пробка | 1 |
| 90 | 263G7-38191 | Пробка | 1 |
| 91 | 263G7-38201 | Тарельчатый клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
