Задний комбинированный фонарь [6CE, HCE, HEE, HLE] (CLR001) — HITACHI ZW150
Заводская схема «Задний комбинированный фонарь [6CE, HCE, HEE, HLE] (CLR001)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.

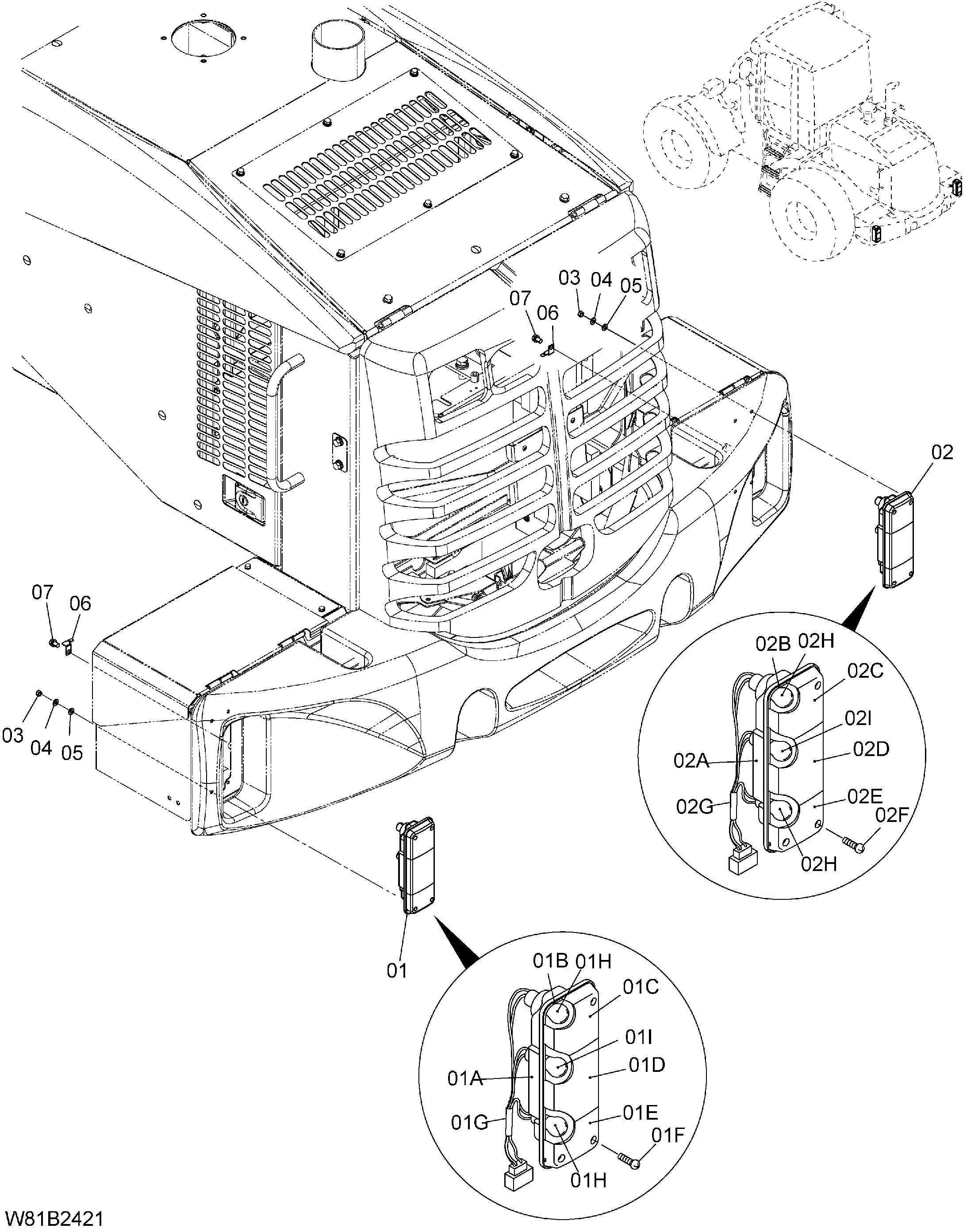

![Схема Задний комбинированный фонарь [6CE, HCE, HEE, HLE] (CLR001) HITACHI ZW150](/catalog-drawings/36/364c26ed-2e2e-479a-8a7d-1a40614957e3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-44211 | Комбинированный фонарь(LH) | 1 |
| 01C | 26402-47012 | Ленс LH(амбер) | 1 |
| 01D | 26192-47322 | Ленс LH(RED) | 1 |
| 01E | 26402-47032 | Ленс LH(клеар) | 1 |
| 01H | 26192-47351 | Лампа(24V 21W) | 2 |
| 01I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 02 | 263G2-44221 | Комбинированный фонарь(RH) | 1 |
| 02C | 26402-47042 | Ленс RH(амбер) | 1 |
| 02D | 26192-47332 | Ленс RH(RED) | 1 |
| 02E | 26402-47062 | Ленс RH(клеар) | 1 |
| 02H | 26192-47351 | Лампа(24V 21W) | 2 |
| 02I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 03 | 01400-00005 | Гайка | 8 |
| 04 | 02000-00005 | Шайба | 8 |
| 05 | 02000-00006 | Шайба | 8 |
| 06 | HL4257159 | Кронштейн | 2 |
| 07 | 01183-10016 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
