Электрооборудование(двигатель) — HITACHI ZW150

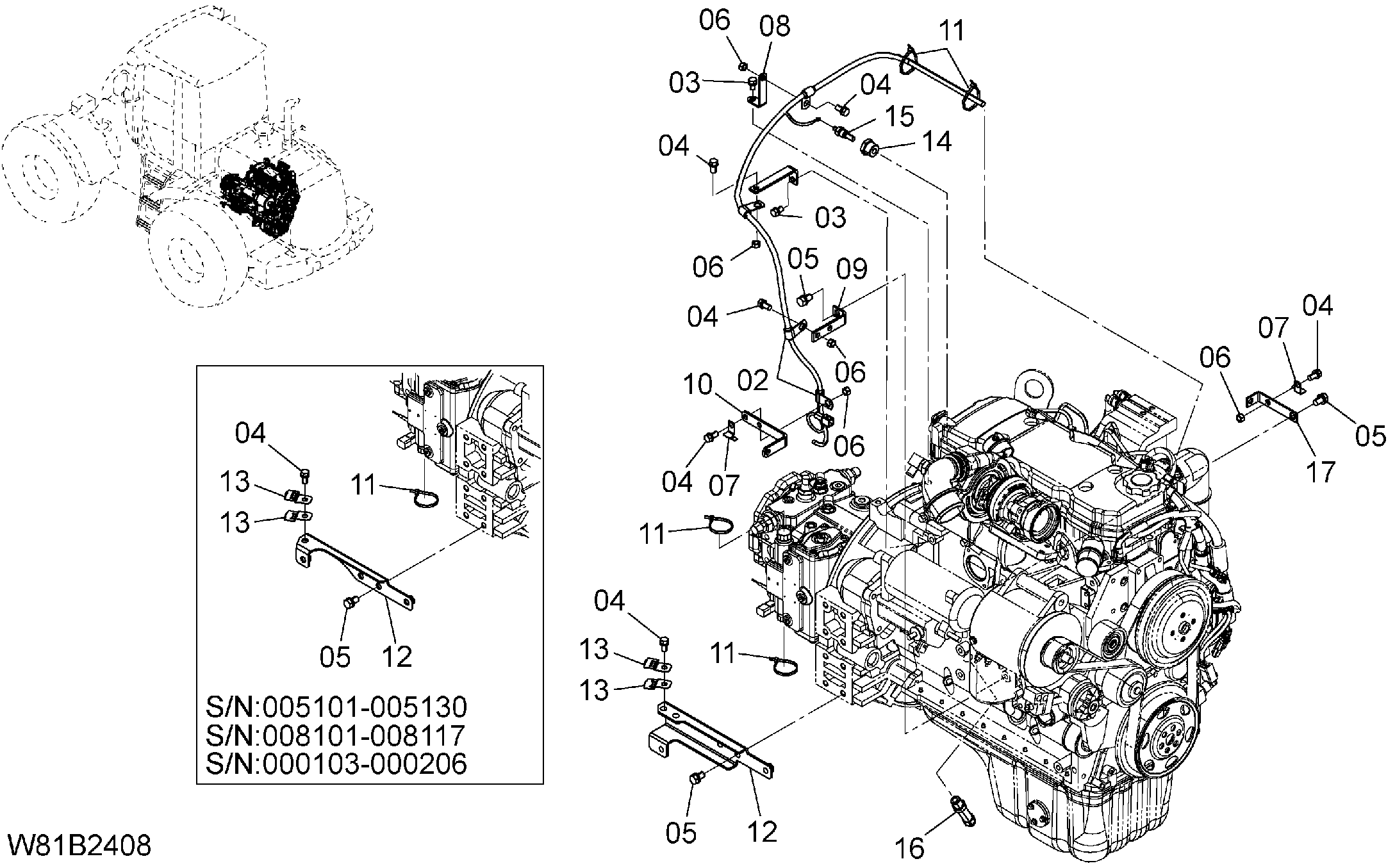

Заводская схема «Электрооборудование(двигатель)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-42051 | Провод жгут проводов(двигатель) | 1 |
| 02 | 263G2-43251 | Хомут | 4 |
| 03 | 01183-10016 | Болт | 2 |
| 04 | 01183-10020 | Болт | 6 |
| 05 | 01183-12020 | Болт | 4 |
| 06 | 01401-00010 | Гайка | 5 |
| 07 | HL4257159 | Кронштейн | 2 |
| 08 | 26612-42081 | Кронштейн | 1 |
| 09 | 263J6-72091 | Кронштейн | 1 |
| 10 | 263F6-72091 | Кронштейн | 1 |
| 11 | 04913-11200 | Инсхулокк | 4 |
| 12 | 263E2-42371 замена: 263E2-42761 | Пластина | 1 |
| 12 | 263E2-42761 | Кронштейн | 1 |
| 13 | 263G2-44731 | Кронштейн | 2 |
| 14 | HL4641552 | Переходник | 1 |
| 15 | HL4436537 | Датчик термостатический | 1 |
| 16 | 263E2-42271 | Датчик | 1 |
| 17 | 26752-42451 | Пластина | 1 |
| 18 | 26826-72021 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
