Каталог запчастей HITACHI
Насос (HST) — HITACHI ZW150

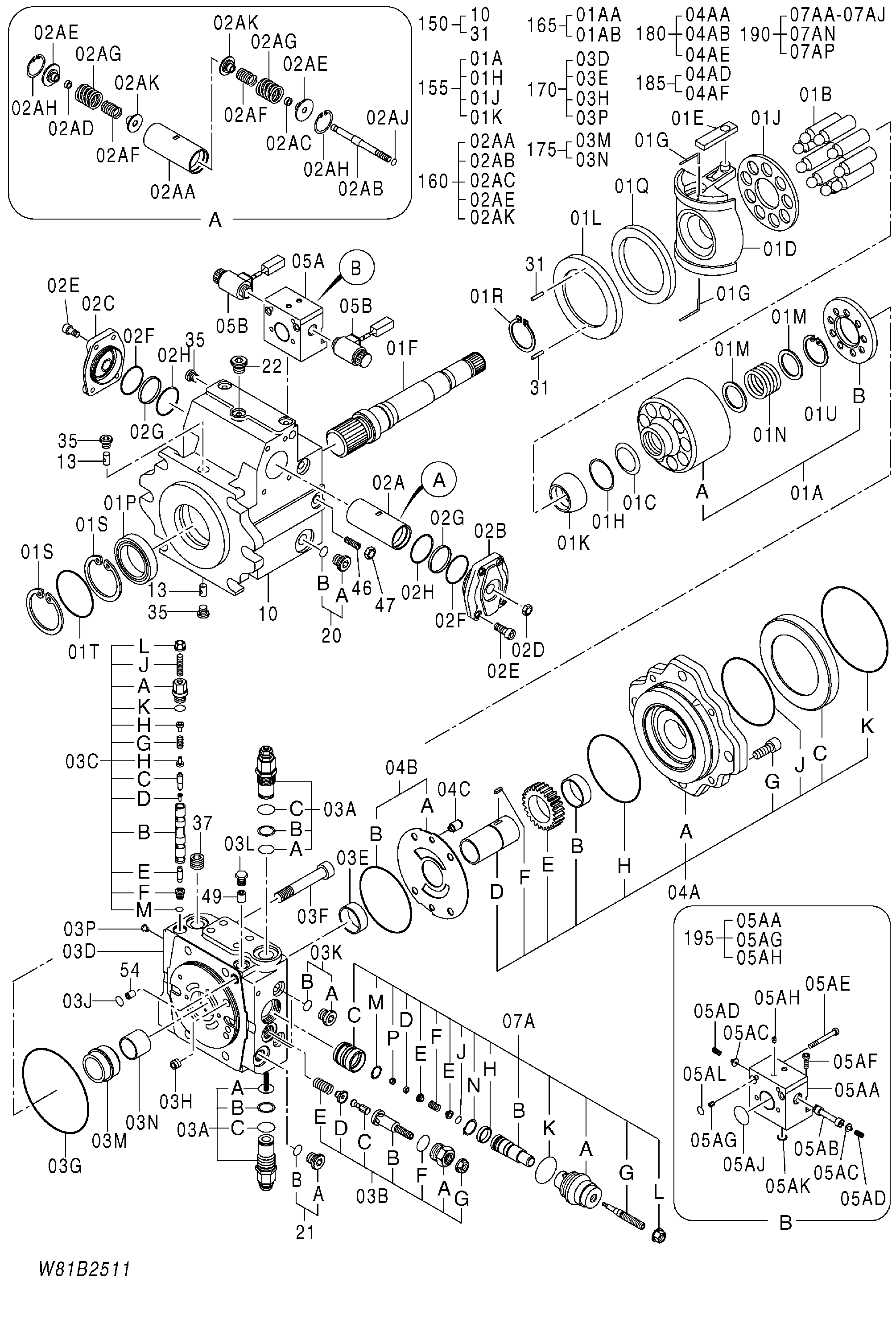

Заводская схема «Насос (HST)» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263E2-52001 | Насос(HST) | 1 | |
| 01 | 263C2-57511 | Поворотный группа | 1 |
| 01B | 305251-11120 | Поршень | 9 |
| 01C | 305251-11130 | Пружина | 1 |
| 01D | 305251-11140 | Подвес | 1 |
| 01E | 305251-11150 | Направляющая | 1 |
| 01F | 305251-11160 | Вал | 1 |
| 01G | 305251-11170 | Палец | 2 |
| 01L | 305251-11210 | Линер подшипник | 1 |
| 01M | 305251-11220 | Регулировочная шайба | 2 |
| 01N | 305251-11230 | Пружина | 1 |
| 01P | 305251-11240 | Подшипник | 1 |
| 01Q | 263C2-57521 | Подшипник | 1 |
| 01R | 02100-00040 | Кольцо стопорный | 1 |
| 01S | 305251-11270 | Кольцо стопорный | 2 |
| 01T | 305251-11280 | Уплотнительное кольцо | 1 |
| 01U | 305251-11290 | Кольцо стопорный | 1 |
| 02 | 263C2-57131 | Управление гидравлический | 1 |
| 02A | 263C2-57491 | Поршень | 1 |
| 02AD | 305251-12150 | Кольцо | 2 |
| 02AF | 305251-12170 | Пружина | 2 |
| 02AG | 305251-12180 | Пружина | 2 |
| 02AH | 305251-12210 | Кольцо стопорный | 2 |
| 02AJ | 305251-12230 | Уплотнительное кольцо | 1 |
| 02B | 305251-12130 | Крышка | 1 |
| 02C | 305251-12140 | Крышка | 1 |
| 02D | 305251-12220 | Гайка | 1 |
| 02E | 263C2-57251 | Болт | 8 |
| 02F | 305251-12240 | Уплотнительное кольцо | 2 |
| 02G | 305251-12330 | Кольцо направляющая | 2 |
| 02H | 305251-12370 | Кольцо | 2 |
| 03 | 263C2-57141 | Крышка | 1 |
| 03A | 263C2-57271 замена: 263C2-57272 | Предохранительный клапан | 2 |
| 03A | 263C2-57272 | Предохранительный клапан | 2 |
| 03AA | 263C2-57321 | Уплотнительное кольцо | 1 |
| 03AB | 263C2-57331 | Кольцо баккуп | 1 |
| 03AC | 263C2-57341 | Уплотнительное кольцо | 1 |
| 03B | 305251-13170 | Предохранительный клапан | 1 |
| 03BA | 305251-13180 | Пробка | 1 |
| 03BB | 305251-13190 | Винт регулировка | 1 |
| 03BC | 301253-13240 | Поршень клапан | 1 |
| 03BD | 305251-13220 | Седло пружины | 1 |
| 03BE | 305251-13230 | Пружина | 1 |
| 03BF | 263E2-17251 | Уплотнительное кольцо | 1 |
| 03BG | 305251-13240 | Гайка | 1 |
| 03C | 305251-13260 | Клапан | 1 |
| 03CA | 305251-13270 | Пробка | 1 |
| 03CB | 305251-13280 | Барел | 1 |
| 03CC | 305251-13290 | Тарельчатый клапан | 1 |
| 03CD | 305251-13310 | Поршень | 1 |
| 03CE | 305251-13320 | Золотник | 1 |
| 03CF | 305251-13330 | Сиденье клапан | 1 |
| 03CG | 305251-13340 | Пружина | 1 |
| 03CH | 305251-13350 | Седло пружины | 2 |
| 03CJ | 305251-13360 | Винт | 1 |
| 03CK | 305251-13370 | Уплотнительное кольцо | 1 |
| 03CL | 305251-13380 | Гайка | 1 |
| 03CM | 305251-13390 | Уплотнительное кольцо | 1 |
| 03F | 263C2-57291 | Болт | 4 |
| 03G | 305251-13140 | Уплотнительное кольцо | 1 |
| 03J | 305251-12230 | Уплотнительное кольцо | 1 |
| 03K | 305251-00220 | Пробка | 2 |
| 03KA | 323252-00110 | Пробка | 1 |
| 03KB | 03320-00110 | Уплотнительное кольцо | 1 |
| 03L | 323252-10240 | Пробка | 1 |
| 04 | 263C2-57151 | Интернал шестерня насос A | 1 |
| 04A | 263C2-57351 | Насос интернал шестерня | 1 |
| 04AC | 263C2-57371 | Проставка | 1 |
| 04AG | 263C2-57391 | Болт | 4 |
| 04AH | 305251-14220 | Уплотнительное кольцо | 1 |
| 04AJ | 263C2-57401 | Уплотнительное кольцо | 1 |
| 04AK | 301253-13310 | Уплотнительное кольцо | 1 |
| 04B | 305251-14190 | Пластина веар | 1 |
| 04BA | 305251-14210 | Пластина веар | 1 |
| 04BB | 305251-14220 | Уплотнительное кольцо | 1 |
| 04C | 305251-14230 | Элемент | 2 |
| 05 | 263C2-57161 | Клапан директионал | 1 |
| 05A | 305251-15111 | Корпус клапан | 1 |
| 05AB | 305251-15131 | Поршень управление | 1 |
| 05AC | 305251-15210 | Втулка | 2 |
| 05AD | 323252-17170 | Пружина | 2 |
| 05AE | 263C2-57431 | Болт | 4 |
| 05AF | 263C2-57441 | Болт | 2 |
| 05AJ | 305251-15220 | Уплотнительное кольцо | 1 |
| 05AK | 323252-13140 | Уплотнительное кольцо | 3 |
| 05AL | 263E2-17161 | Уплотнительное кольцо | 1 |
| 05B | 263E2-57381 | Электромагнитный управление | 2 |
| 07 | 263C2-57171 | Картридж управление | 1 |
| 07A | 263C2-57451 | Картридж | 1 |
| 07AK | 305251-16180 | Уплотнительное кольцо | 1 |
| 07AL | 305251-13380 | Гайка | 1 |
| 07AM | 02110-00016 | Кольцо стопорный | 1 |
| 07B | 263C2-57461 | Дроссель | 1 |
| 13 | 305251-00210 | Палец соединение | 2 |
| 20 | 263C2-57181 | Пробка | 1 |
| 20A | 263C2-57501 | Пробка | 1 |
| 20B | 03320-00224 | Уплотнительное кольцо | 1 |
| 21 | 263C2-57191 | Пробка | 1 |
| 21A | 323252-10210 | Пробка | 1 |
| 21B | 03320-00180 | Уплотнительное кольцо | 1 |
| 22 | 305251-00220 | Пробка | 4 |
| 35 | 323256-17340 | Пробка | 4 |
| 37 | 305251-00240 | Пробка | 1 |
| 46 | 305251-00260 | Винт | 1 |
| 47 | 305251-00270 | Гайка | 1 |
| 49 | 263E2-57981 | Дроссель | 1 |
| 54 | 263E2-57991 | Дроссель | 1 |
| 150 | 263C2-57201 | Комплект корпус | 1 |
| 155 | 263C2-57211 | Комплект блок гидроцилиндр | 1 |
| 160 | 263C2-57261 | Комплект поршень | 1 |
| 165 | 305251-11110 | Комплект блок гидроцилиндр | 1 |
| 170 | 263C2-57301 | Комплект крышка | 1 |
| 175 | 263C2-57311 | Комплект крышка | 1 |
| 180 | 263C2-57411 | Комплект шестерня | 1 |
| 185 | 263C2-57421 | Комплект шестерня | 1 |
| 190 | 263C2-57481 | Комплект картридж | 1 |
| 195 | 263C2-57531 | Комплект B-1 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
