Гидроцилиндр ковш [6CE, H3E, HCE, HEE] — HITACHI ZW150

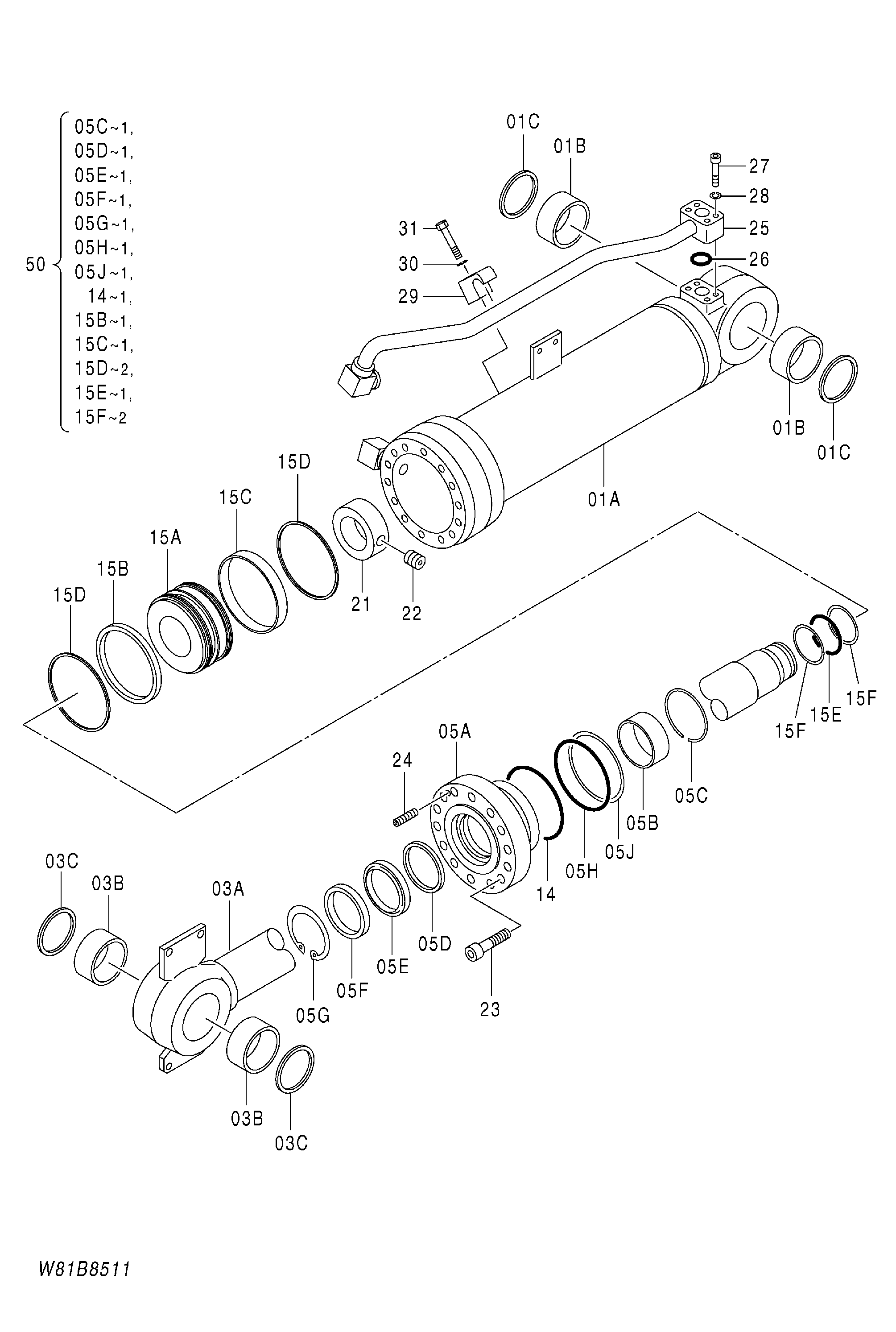

Заводская схема «Гидроцилиндр ковш [6CE, H3E, HCE, HEE]» для HITACHI ZW150. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроцилиндр ковш [6CE, H3E, HCE, HEE] HITACHI ZW150](/catalog-drawings/2d/2d3f9e2c-e5c0-4665-8806-6ecd72b87857.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263E8-52001 | Гидроцилиндр ковш | 1 | |
| 01 | 263E8-57061 | Гидроцилиндр трубка в сборе | 1 |
| 01A | 263E8-57011 | Трубка | 1 |
| 01B | HL4642627 | Втулка | 2 |
| 01C | 263E8-47191 | Стеклоочиститель палец | 2 |
| 03 | 263E8-57071 | Гидроцилиндр шток в сборе | 1 |
| 03A | 263E8-57021 | Шток | 1 |
| 03B | HL4642627 | Втулка | 2 |
| 03C | 263E8-47191 | Стеклоочиститель палец | 2 |
| 05A | 263F8-57031 | Шток крышка | 1 |
| 05B | 263G8-47041 | Втулка | 1 |
| 05C | 263G8-47051 | Кольцо ретаининг | 1 |
| 05D | 263G8-47061 | Уплотнение буффер | 1 |
| 05E | 263G8-47071 | U манжета | 1 |
| 05F | 263G8-47081 | Стеклоочиститель пыль | 1 |
| 05G | 263G8-47091 | Кольцо ретаининг | 1 |
| 05H | 03350-01450 | Уплотнительное кольцо | 1 |
| 05J | 263F8-57041 | Кольцо баккуп | 1 |
| 14 | 263F8-57051 | Уплотнительное кольцо | 1 |
| 15A | 263F8-57061 | Поршень | 1 |
| 15B | 263F8-57071 | Кольцо глйд | 1 |
| 15C | 263F8-57081 | Кольцо веар | 1 |
| 15D | 263F8-57091 | Кольцо пыль | 2 |
| 15E | 03350-00700 | Уплотнительное кольцо | 1 |
| 15F | 263G8-47151 | Кольцо баккуп | 2 |
| 21 | 263E8-57041 | Гайка поршень | 1 |
| 22 | 263G8-47171 | Винт комплект | 1 |
| 23 | 01119-16065 | Болт | 14 |
| 24 | 263J8-57181 | Винт комплект | 1 |
| 25 | 263E8-57051 | Трубка | 1 |
| 26 | 03320-00280 | Уплотнительное кольцо | 1 |
| 27 | 01119-10055 | Болт | 4 |
| 28 | 02011-00010 | Шайба пружина | 4 |
| 29 | 263G8-47221 | Трубка хомут | 1 |
| 30 | 02011-00012 | Шайба пружина | 1 |
| 31 | 01113-12050 | Болт | 1 |
| 50 | 263E8-57101 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
