Пол плата(1) [HLC, HPC] — HITACHI ZW140PL
Заводская схема «Пол плата(1) [HLC, HPC]» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

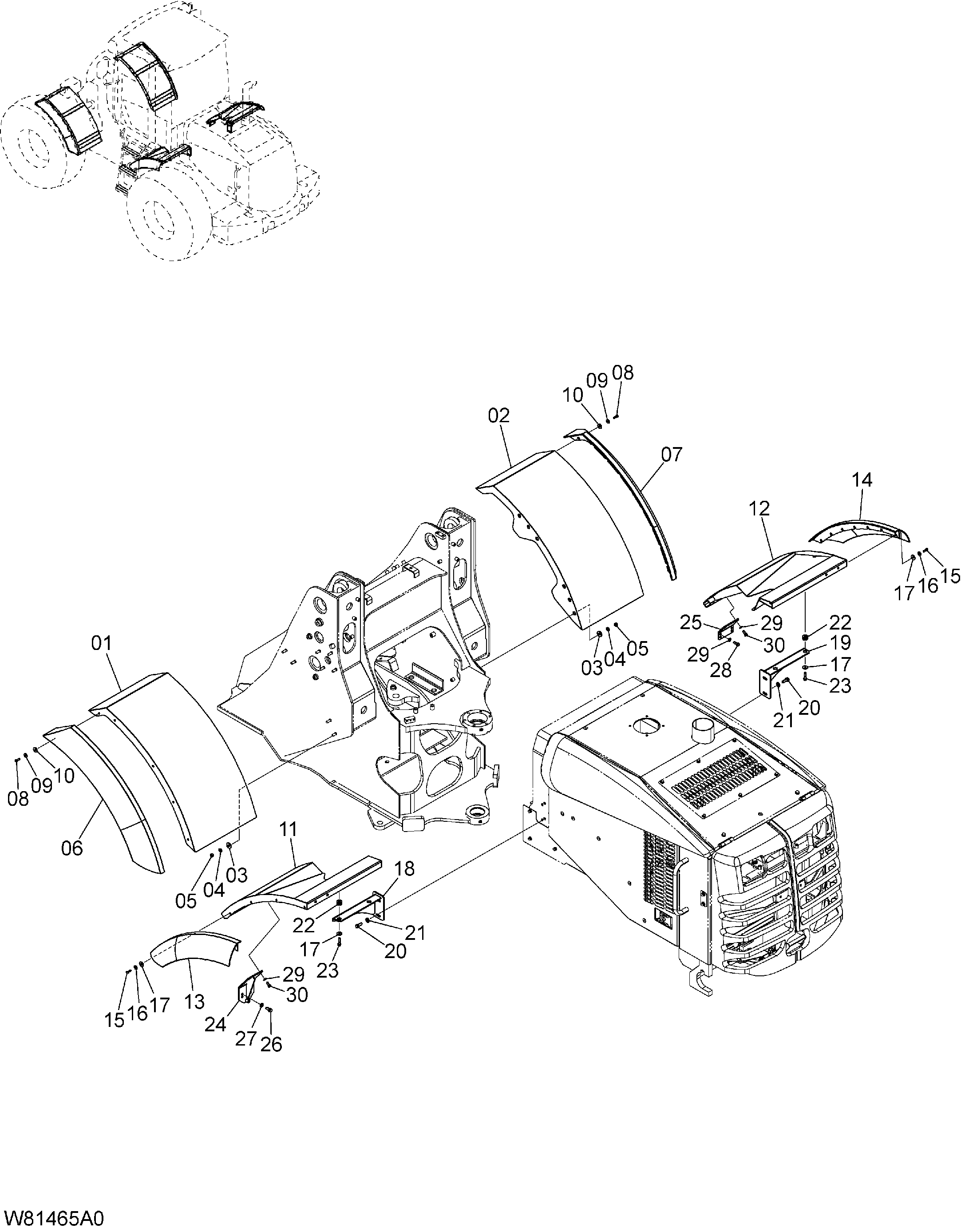

![Схема Пол плата(1) [HLC, HPC] HITACHI ZW140PL](/catalog-drawings/8d/8d884084-4d1b-47bb-bc5c-5fed2ffc88c1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263C6-50151 | Крыло(LH) | 1 |
| 02 | 263C6-50161 | Крыло(RH) | 1 |
| 03 | 26096-42351 | Шайба | 8 |
| 04 | 02010-00012 | Шайба | 8 |
| 05 | 01401-00012 | Гайка | 8 |
| 06 | 263G6-53221 | Передний крыло крышка | 1 |
| 07 | 263G6-53231 | Передний крыло крышка | 1 |
| 08 | 01100-08025 | Болт | 10 |
| 09 | 21471-22311 | Шайба | 10 |
| 10 | 26606-52721 | Шайба | 10 |
| 11 | 263E6-50181 | Крыло задний(LH) | 1 |
| 11 | 263E6-50182 | Крыло задний(LH) | 1 |
| 12 | 263E6-50191 | Крыло задний(RH) | 1 |
| 12 | 263E6-50192 | Крыло задний(RH) | 1 |
| 13 | 263E6-52531 замена: 263E6-53041 | Крыло крышка(LH) | 1 |
| 13 | 263E6-53041 | Крышка(LH) | 1 |
| 14 | 263E6-52541 замена: 263E6-53051 | Крыло крышка(RH) | 1 |
| 14 | 263E6-53051 | Крышка(RH) | 1 |
| 15 | 01100-08025 | Болт | 8 |
| 16 | 21471-22311 | Шайба | 8 |
| 17 | 26606-52721 | Шайба | 12 |
| 18 | 263E6-52721 замена: 263E6-52722 | Кронштейн(LH) | 1 |
| 18 | 263E6-52722 | Кронштейн(LH) | 1 |
| 19 | 263E6-52731 замена: 263E6-52732 | Кронштейн(RH) | 1 |
| 19 | 263E6-52732 | Кронштейн(RH) | 1 |
| 20 | 01183-12035 | Болт | 4 |
| 21 | 26063-02111 | Шайба | 4 |
| 22 | 26407-32001 | Резиновый крепление | 4 |
| 23 | 01183-10045 | Болт | 4 |
| 24 | 263E6-52741 | Кронштейн | 1 |
| 25 | 263E6-52751 | Кронштейн | 1 |
| 26 | 01183-12030 | Болт | 2 |
| 27 | 02000-00012 | Шайба | 2 |
| 28 | 01183-10030 | Болт | 2 |
| 29 | 02000-00010 | Шайба | 6 |
| 30 | 01183-10025 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
