Клапан в сборе — HITACHI ZW140PL

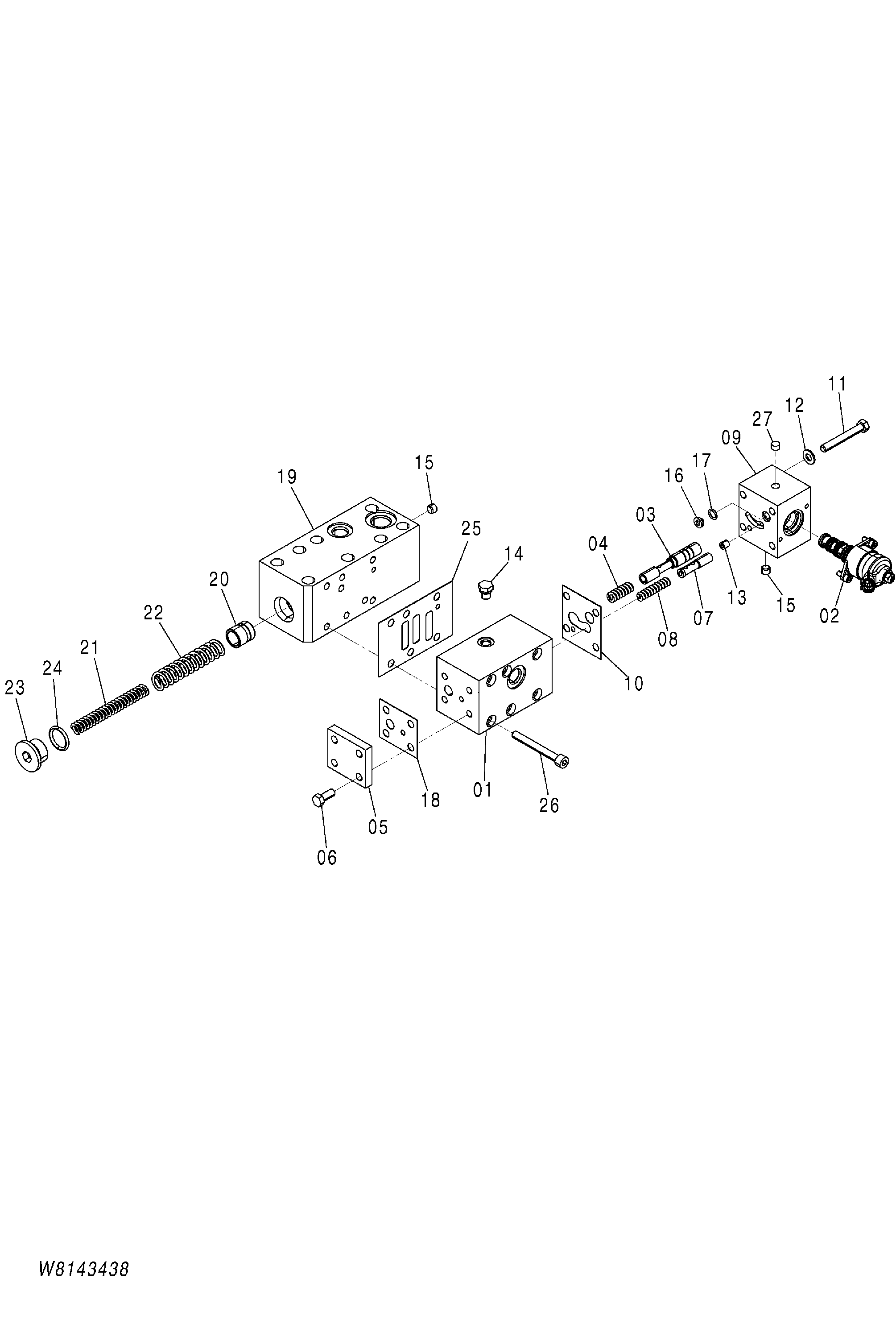

Заводская схема «Клапан в сборе» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163E3-40311 | Клапан в сборе | 1 | |
| 01 | 163E3-43101 | Клапан корпус | 1 |
| 02 | 163J2-52891 | SOL. клапан в сборе | 1 |
| 03 | 163J2-55161 | Золотник | 1 |
| 04 | 163J2-54441 | Пружина | 1 |
| 05 | 163E3-43191 | Крышка клапан | 1 |
| 06 | 01100-08020 | Болт | 4 |
| 07 | 163J2-54121 | Поршень | 1 |
| 08 | 163J2-54451 | Пружина | 1 |
| 09 | 163E3-43161 | Корпус сол.валве | 1 |
| 10 | 163E3-43171 | Прокладка | 1 |
| 11 | 01100-08060 | Болт | 4 |
| 12 | 02010-00008 | Шайба | 4 |
| 13 | 16432-53241 | Дроссель | 1 |
| 14 | 163J2-54901 | Пробка | 1 |
| 15 | 14813-82331 | Пробка | 2 |
| 16 | 163J2-54891 | Фильтр | 1 |
| 17 | 03300-00090 | Уплотнительное кольцо | 1 |
| 18 | 163E3-43181 | Прокладка | 1 |
| 19 | 163E3-43141 | Клапан корпус | 1 |
| 20 | 16193-42251 | Клапан поршень | 1 |
| 21 | 16193-42241 | Пружина | 1 |
| 22 | 16193-42231 | Пружина | 1 |
| 23 | 16682-52131 | Пробка | 1 |
| 24 | 03300-00224 | Уплотнительное кольцо | 1 |
| 25 | 163E3-43151 | Прокладка | 1 |
| 26 | 01170-08070 | Болт | 6 |
| 27 | 16312-52371 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
