Риде управление [HLC, HPC] (RID) — HITACHI ZW140PL
Заводская схема «Риде управление [HLC, HPC] (RID)» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

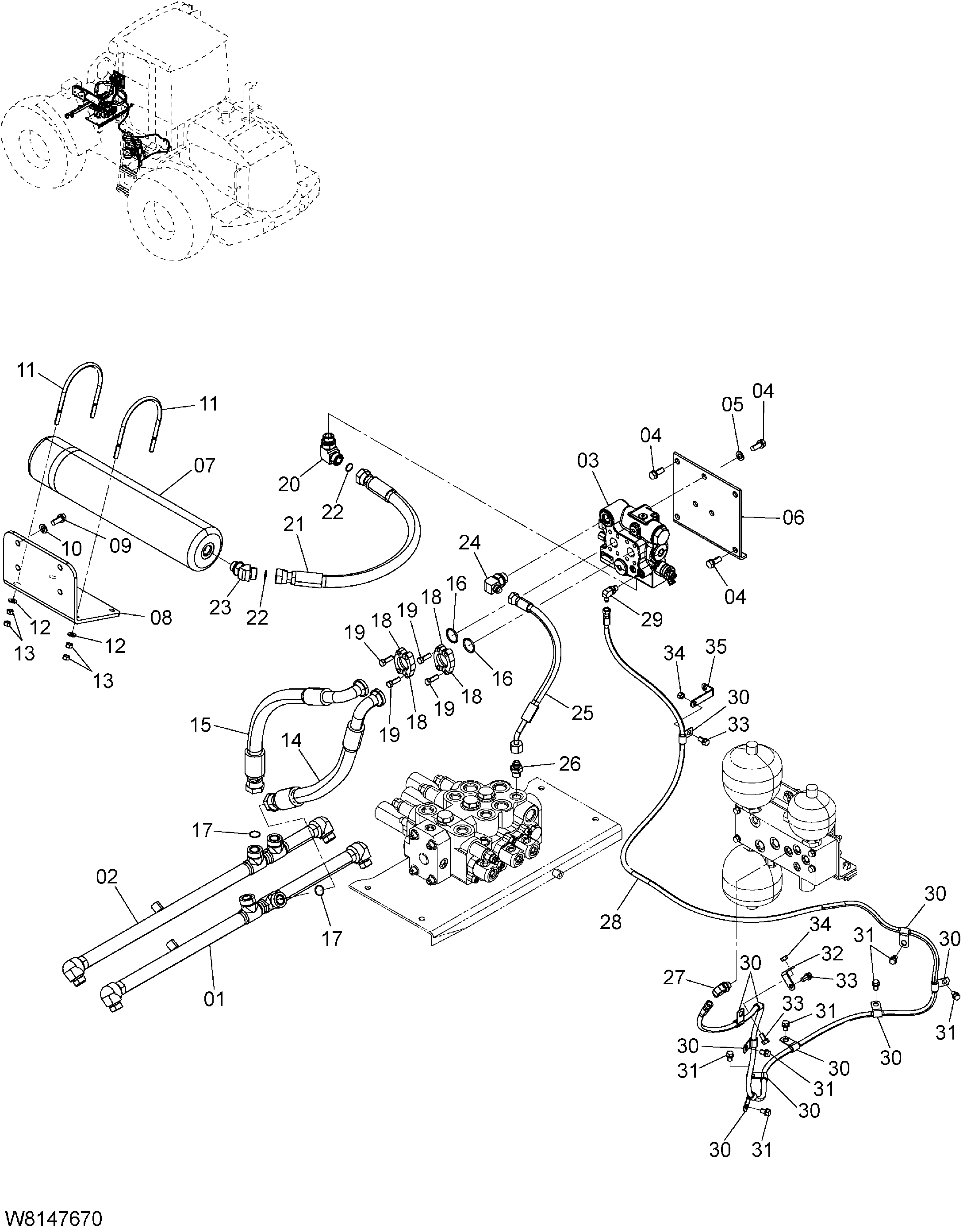

![Схема Риде управление [HLC, HPC] (RID) HITACHI ZW140PL](/catalog-drawings/b0/b0a1d462-95f2-4a91-9a92-b7e395af3e53.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563C7-62031 | Трубка | 1 |
| 02 | 563C7-62041 | Трубка | 1 |
| 03 | 263E7-62021 | Клапан риде управление | 1 |
| 04 | 01183-12030 | Болт | 7 |
| 05 | 02000-00012 | Шайба | 3 |
| 06 | 563F7-62131 | Кронштейн | 1 |
| 07 | 263E7-62031 | Гидроаккумулятор | 1 |
| 08 | 263E7-62101 | Пластина | 1 |
| 09 | 01183-12030 | Болт | 4 |
| 10 | 02000-00012 | Шайба | 4 |
| 11 | 263E7-62111 | U болт | 2 |
| 12 | 02000-00010 | Шайба | 4 |
| 13 | 01401-00010 | Гайка | 8 |
| 14 | 263E7-62141 | Шланг | 1 |
| 15 | 263E7-62151 | Шланг | 1 |
| 16 | 26607-62631 | Уплотнительное кольцо | 2 |
| 17 | HL4187328 | Уплотнительное кольцо | 2 |
| 18 | 26607-62571 | Разрезной фланец | 4 |
| 19 | 01116-10030 | Болт | 8 |
| 20 | HLA853366 | Угловой штуцер S | 1 |
| 20A | 03320-00240 | Уплотнительное кольцо | 1 |
| 21 | 263E7-62121 | Шланг | 1 |
| 22 | HL4187308 | Уплотнительное кольцо | 2 |
| 23 | HLA853266 | Угловой штуцер S | 1 |
| 23A | 03320-00240 | Уплотнительное кольцо | 1 |
| 24 | HL4353073 | Угловой штуцер S | 1 |
| 24A | 03320-00240 | Уплотнительное кольцо | 1 |
| 25 | 263E7-62132 | Шланг | 1 |
| 26 | HLA852144 | Адаптер S | 1 |
| 26A | 03320-00180 | Уплотнительное кольцо | 1 |
| 27 | HLA852332 | Угловой штуцер S | 1 |
| 27A | 03320-00140 | Уплотнительное кольцо | 1 |
| 28 | 263E7-62161 | Шланг | 1 |
| 29 | HLA852322 | Угловой штуцер S | 1 |
| 29A | 03320-00110 | Уплотнительное кольцо | 1 |
| 30 | 263G2-43251 | Хомут | 10 |
| 31 | 01183-10016 | Болт | 7 |
| 32 | 263J2-22181 | Кронштейн | 1 |
| 33 | 01183-10020 | Болт | 3 |
| 34 | 01401-00010 | Гайка | 2 |
| 35 | 26612-42081 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
