Гидроцилиндр быстросъёмное устройство [HLC, HPC] (откв) — HITACHI ZW140PL
Заводская схема «Гидроцилиндр быстросъёмное устройство [HLC, HPC] (откв)» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

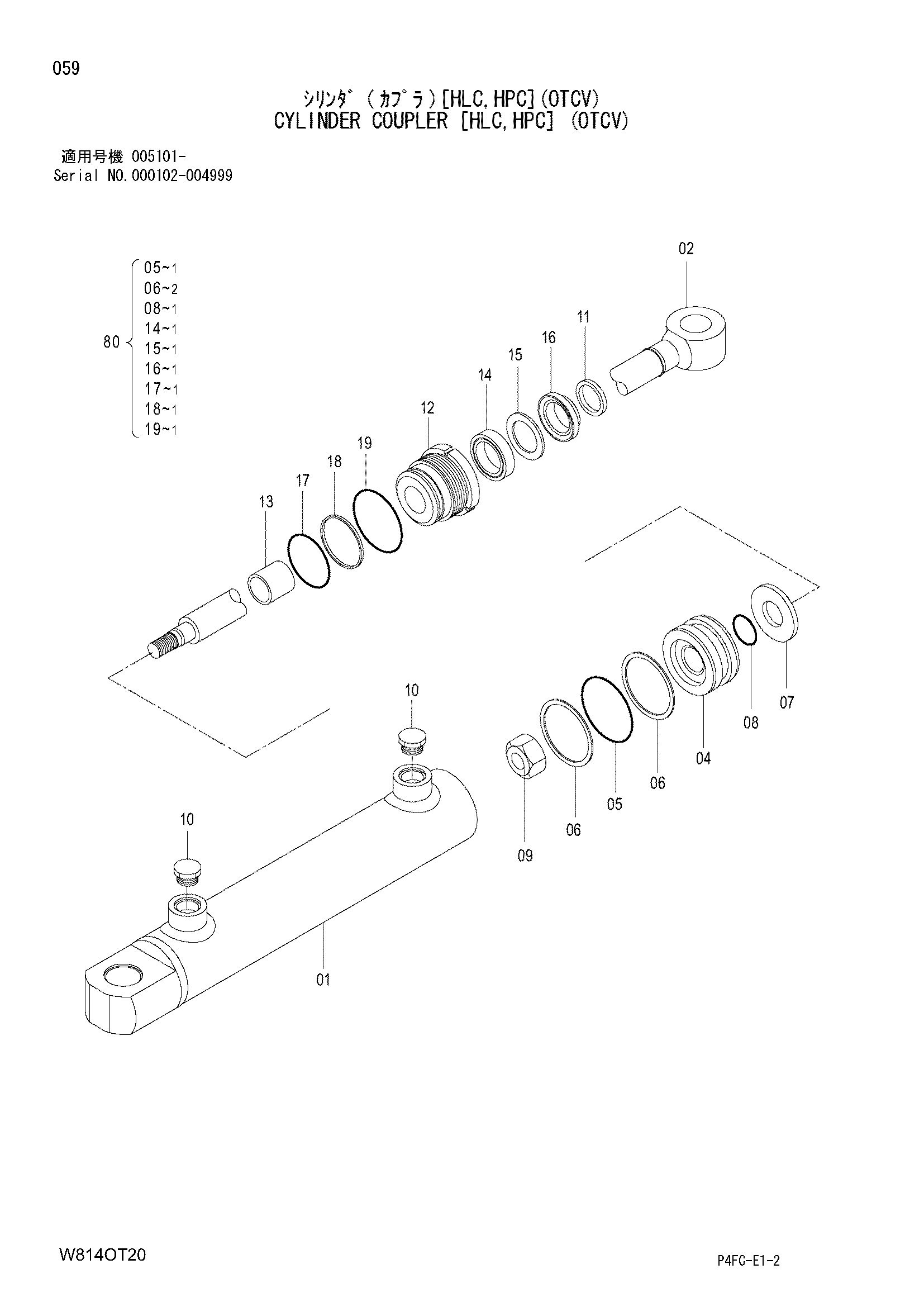

![Схема Гидроцилиндр быстросъёмное устройство [HLC, HPC] (откв) HITACHI ZW140PL](/catalog-drawings/90/903d5e34-d472-47cc-9074-7ed87829387b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-52261 | Гидроцилиндр быстросъёмное устройство | 1 | |
| 01 | 563F0-57011 | Трубка | 1 |
| 02 | 563F0-57021 | Шток поршня | 1 |
| 04 | 563F0-57101 | Поршень | 1 |
| 05 | 03320-00390 | Уплотнительное кольцо | 1 |
| 06 | 03360-00390 | Кольцо задний UP | 2 |
| 07 | 563F0-57151 | Проставка | 1 |
| 08 | 03320-00180 | Уплотнительное кольцо | 1 |
| 09 | 563F0-57111 | Гайка | 1 |
| 10 | 563F0-57121 | Пробка | 2 |
| 11 | 563F0-57131 | Колпачок | 1 |
| 12 | 563F0-57031 | Головка гидроцилиндр | 1 |
| 13 | 563F0-57041 | Втулка | 1 |
| 14 | 563F0-57051 | У-ринг | 1 |
| 15 | 563F0-57061 | Кольцо задний UP | 1 |
| 16 | 563F0-57071 | Грязесъёмное кольцо | 1 |
| 17 | 03350-00400 | Уплотнительное кольцо | 1 |
| 18 | 563F0-57081 | Кольцо задний UP | 1 |
| 19 | 563F0-57091 | Уплотнительное кольцо | 1 |
| 80 | 563F0-57141 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
