Основные гидролинии(1) — HITACHI ZW140PL

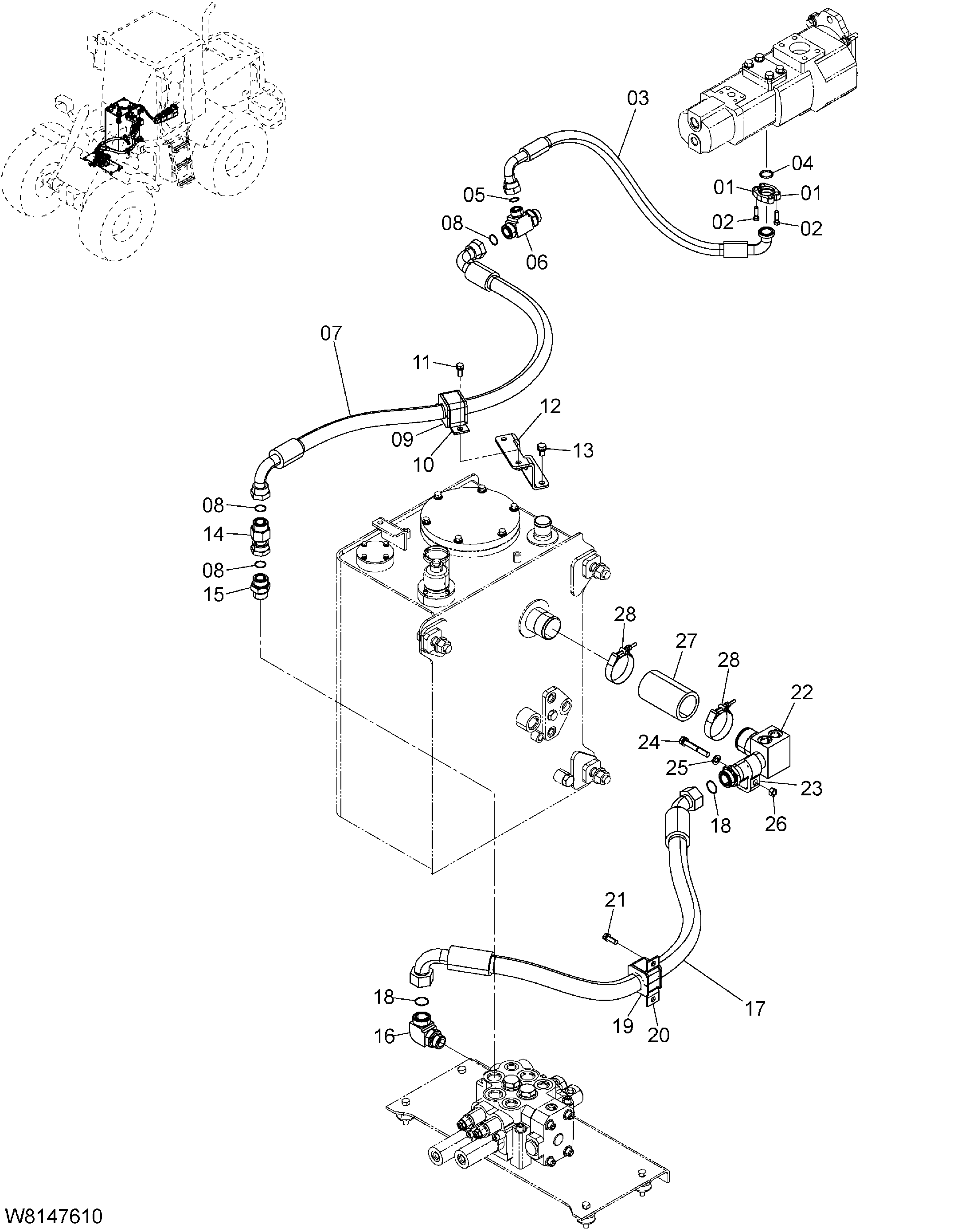

Заводская схема «Основные гидролинии(1)» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26607-62561 | Фланец разрезной | 2 |
| 02 | 01106-08030 | Болт | 4 |
| 03 | 263E7-62351 | Шланг | 1 |
| 04 | 26607-62621 | Уплотнительное кольцо | 1 |
| 05 | HL4187308 | Уплотнительное кольцо | 1 |
| 06 | 263E7-62341 | Тройник | 1 |
| 07 | 263E7-62261 | Шланг | 1 |
| 08 | HL4187328 | Уплотнительное кольцо | 3 |
| 09 | 263E7-62281 | Резиновая прокладка | 1 |
| 10 | 263G7-63171 | Хомут | 1 |
| 11 | 01183-10025 | Болт | 2 |
| 12 | 263E7-62211 | Кронштейн | 1 |
| 13 | 01183-12020 | Болт | 2 |
| 14 | 263E7-62331 | Адаптер S | 1 |
| 15 | HLA853188 | Адаптер S | 1 |
| 15A | 03320-00290 | Уплотнительное кольцо | 1 |
| 16 | HLA853380 | Угловой штуцер S | 1 |
| 16A | 03320-00290 | Уплотнительное кольцо | 1 |
| 17 | 263E7-62271 | Шланг | 1 |
| 18 | HL4187329 | Уплотнительное кольцо | 2 |
| 19 | 263E7-62291 | Резиновая прокладка | 1 |
| 20 | 263G7-63171 | Хомут | 1 |
| 21 | 01183-10030 | Болт | 2 |
| 22 | 263E7-62311 | Трубка | 1 |
| 23 | HL4053698 | Хомут трубка | 1 |
| 24 | 01183-12080 | Болт | 1 |
| 25 | 02000-00012 | Шайба | 1 |
| 26 | 01401-00012 | Гайка | 1 |
| 27 | 263E7-62511 | Шланг | 1 |
| 28 | HL4263764 | Хомут шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
