Муфта в сборе — HITACHI ZW140PL

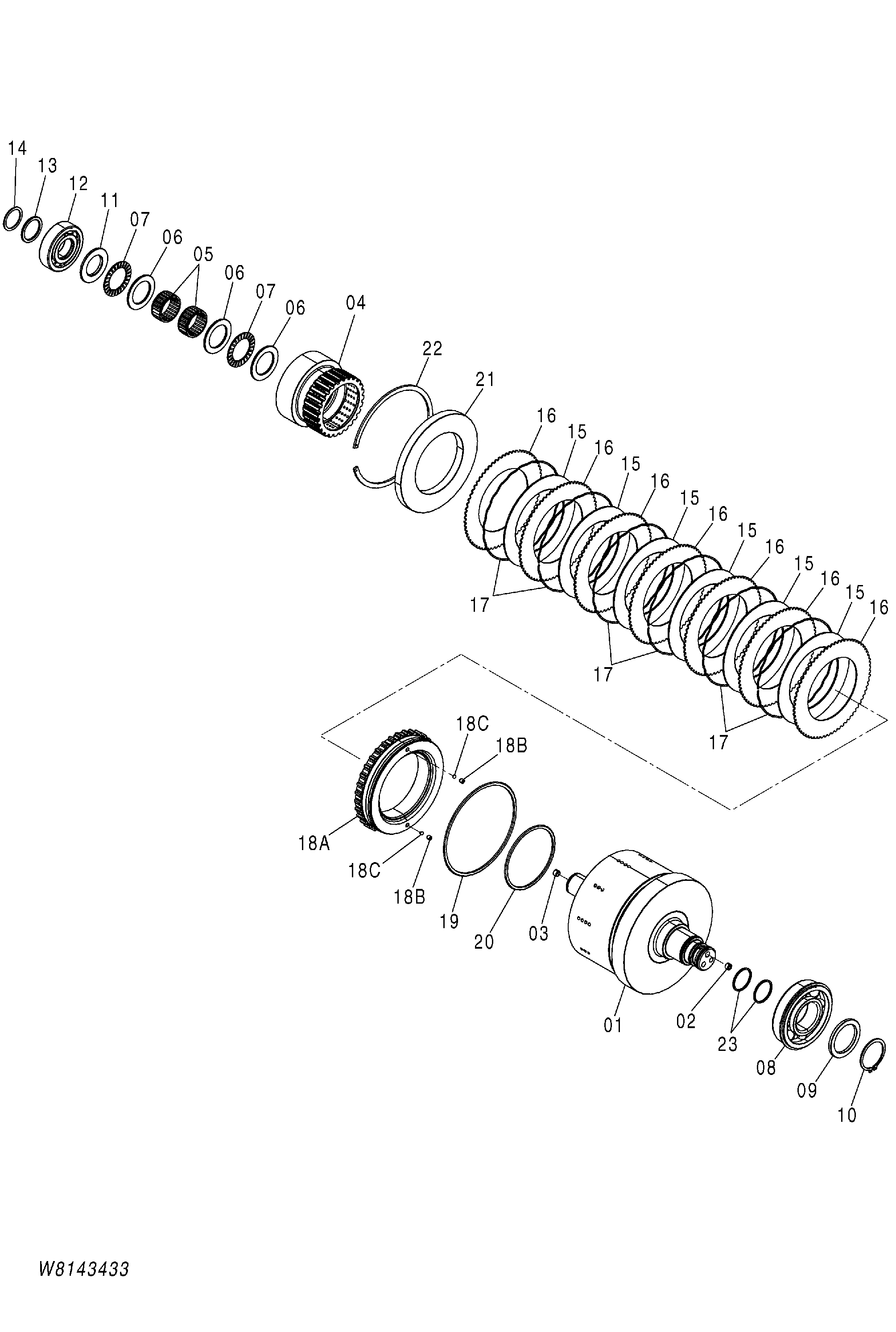

Заводская схема «Муфта в сборе» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 163E3-40281 | Вал и барабан в сборе | 1 |
| 02 | 14813-82331 | Пробка | 1 |
| 03 | 16832-53121 | Дроссель | 1 |
| 04 | 163E3-42031 | Шестерня HUB | 1 |
| 05 | 163E3-42151 | Подшипник неедле | 2 |
| 06 | 163E3-42161 | Упорный шайба | 3 |
| 07 | 163E3-42171 | Подшипник упорный | 2 |
| 08 | 14813-22211 | Подшипник | 1 |
| 09 | 163E3-42191 | Проставка | 1 |
| 10 | 02100-00050 | Стопорное кольцо | 1 |
| 11 | 163E3-42201 | Проставка | 1 |
| 12 | 163E3-42211 | Подшипник | 1 |
| 13 | 163E3-42221 | Проставка | 1 |
| 14 | 02100-00035 | Стопорное кольцо | 1 |
| 15 | 163J2-52501 | Дисковый | 6 |
| 16 | 163J2-52591 | Пластина | 7 |
| 17 | 163J2-55252 | Пружина обратный | 6 |
| 18 | 163J2-50271 | Поршень в сборе | 1 |
| 18B | 163J2-54611 | Сиденье | 2 |
| 18C | 163J2-54071 | Шарик | 2 |
| 19 | 16422-53701 | Уплотнение кольцо | 1 |
| 20 | 16422-53741 | Уплотнение кольцо | 1 |
| 21 | 163J2-52521 | Концевой пластина | 1 |
| 22 | 16832-53031 | Стопорное кольцо | 1 |
| 23 | 16602-52773 | Уплотнение кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
