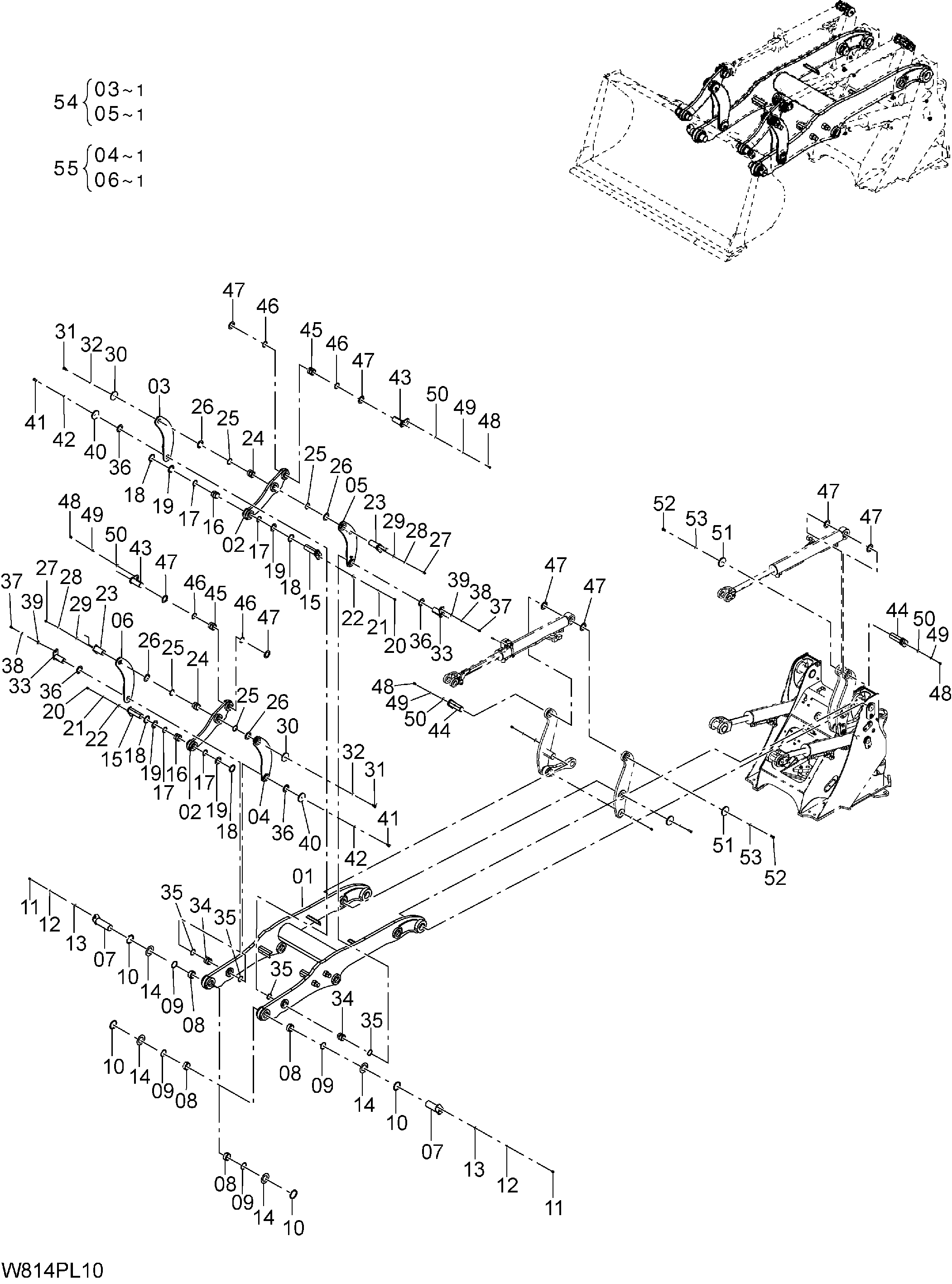

Подъём рукоять(параллел)(1) [HLC, HPC] (PAL) — HITACHI ZW140PL

Заводская схема «Подъём рукоять(параллел)(1) [HLC, HPC] (PAL)» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	563C0-51121	Подъём рукоять	1
02	563C0-51301	Ковш тяга	2
07	263C8-72111	Палец	2
08	HL4642627	Втулка	4
09	26388-72311	Уплотнение пыль	4
10	26418-72161	Уплотнительное кольцо	4
11	01116-12025	Болт	2
12	02011-00012	Шайба	2
13	26096-42351	Шайба	2
14	26508-72281	Проставка 2.3mm	4
15	563C0-51591	Палец	2
16	HL4445478	Втулка	2
17	26268-72251	Уплотнение пыль	4
18	26408-72141	Уплотнительное кольцо	4
19	26268-72291	Регулировочная шайба 1.0mm	4
20	01116-12025	Болт	2
21	02011-00012	Шайба	2
22	26096-42351	Шайба	2
23	563F0-50951	Палец	2
24	HL4445478	Втулка	2
25	26268-72251	Уплотнение пыль	4
26	26268-72291	Регулировочная шайба 1.0mm	4
27	01116-12025	Болт	2
28	02011-00012	Шайба	2
29	26096-42351	Шайба	2
30	56440-53782	Пластина	2
31	01116-16040	Болт	2
32	02011-00016	Шайба блокировка	2
33	563F0-50951	Палец	2
34	HL4445478	Втулка	2
35	26268-72251	Уплотнение пыль	4
36	26268-72291	Регулировочная шайба 1.0mm	4
37	01116-12025	Болт	2
38	02011-00012	Шайба	2
39	26096-42351	Шайба	2
40	56440-53782	Пластина	2
41	01116-16040	Болт	2
42	02011-00016	Шайба блокировка	2
43	563F0-51831	Палец	2
44	563F0-50971	Палец	2
45	HL4445478	Втулка	2
46	26268-72251	Уплотнение пыль	4
47	26268-72291	Регулировочная шайба 1.0mm	8
48	01116-12025	Болт	4
49	02011-00012	Шайба	4
50	26096-42351	Шайба	4
51	56440-53782	Пластина	2
52	01116-16040	Болт	2
53	02011-00016	Шайба блокировка	2
54	563C0-50091	Направляющая комплект LH	1
55	563C0-50101	Направляющая комплект RH	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
