Основные гидролинии(2) [HLC, HPC] — HITACHI ZW140PL

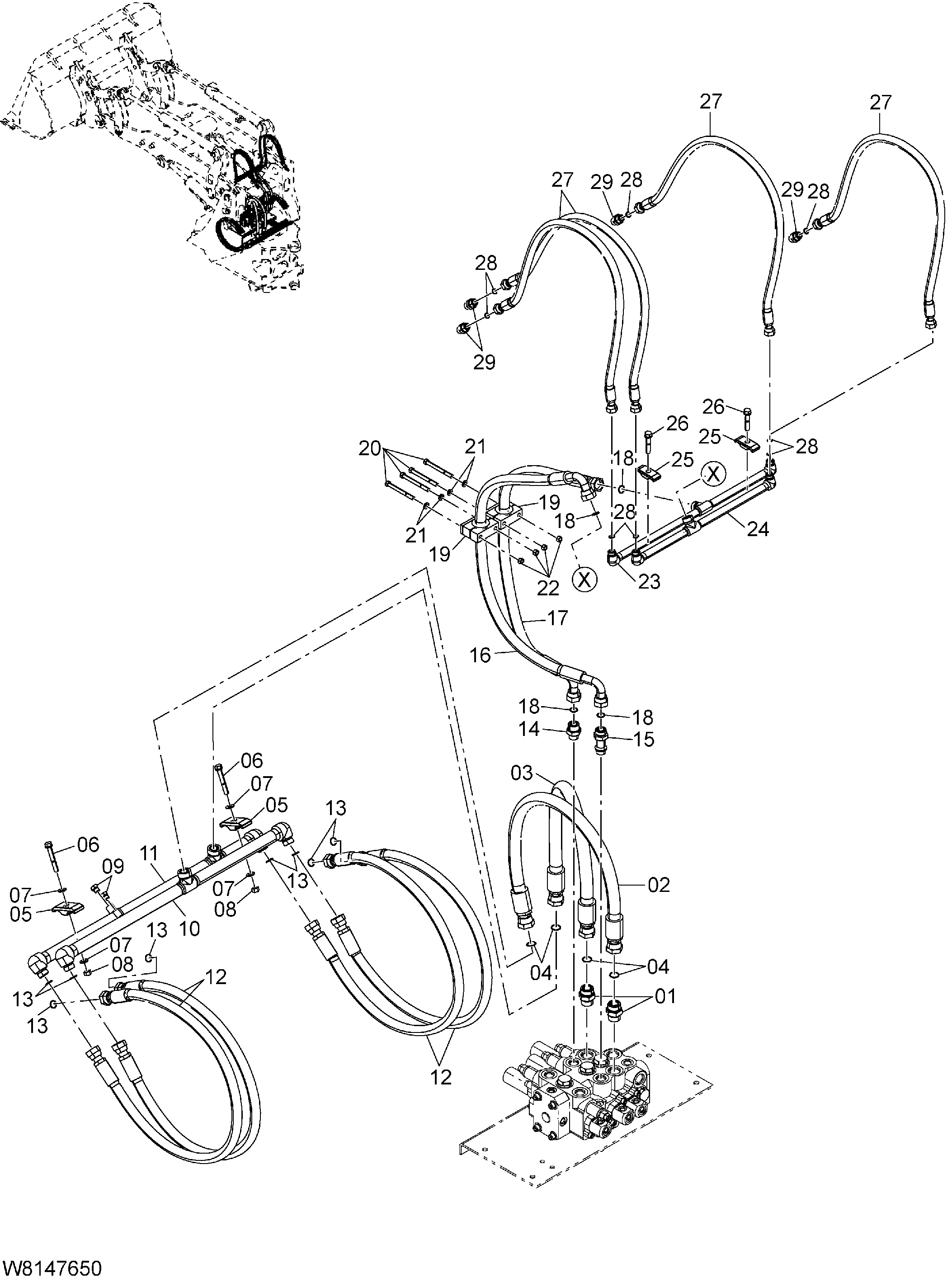

Заводская схема «Основные гидролинии(2) [HLC, HPC]» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии(2) [HLC, HPC] HITACHI ZW140PL](/catalog-drawings/17/17442b3b-c279-4bb1-b705-bc8cf78ff4a0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853188 | Адаптер S | 2 |
| 01A | 03320-00290 | Уплотнительное кольцо | 1 |
| 02 | 263E7-62241 | Шланг | 1 |
| 03 | 263E7-62251 | Шланг | 1 |
| 04 | HL4187328 | Уплотнительное кольцо | 4 |
| 05 | HL4189860 | Хомут трубка | 2 |
| 06 | 01183-12080 | Болт | 2 |
| 07 | 02000-00012 | Шайба | 4 |
| 08 | 01401-00012 | Гайка | 2 |
| 09 | HLA885002 | Пробка | 2 |
| 09A | 03320-00110 | Уплотнительное кольцо | 1 |
| 10 | 263C7-62011 | Трубка | 1 |
| 11 | 263C7-62021 | Трубка | 1 |
| 12 | 563E7-62171 | Шланг | 4 |
| 13 | HL4187308 | Уплотнительное кольцо | 8 |
| 14 | HLA853166 | Адаптер S | 1 |
| 14A | 03320-00240 | Уплотнительное кольцо | 1 |
| 15 | HL4189539 | Адаптер S | 1 |
| 15A | 03320-00240 | Уплотнительное кольцо | 1 |
| 16 | 563C7-62091 | Шланг | 1 |
| 17 | 563C7-62101 | Шланг | 1 |
| 18 | HL4187308 | Уплотнительное кольцо | 4 |
| 19 | 26437-62491 | Хомут | 2 |
| 20 | 01110-10100 | Болт | 4 |
| 21 | 02010-00010 | Шайба | 4 |
| 22 | 01401-00010 | Гайка | 4 |
| 23 | 563F7-62301 | Трубка | 1 |
| 24 | 563F7-62331 | Трубка | 1 |
| 25 | HL4189858 | Хомут трубка | 2 |
| 26 | 01183-12060 | Болт | 2 |
| 27 | 563E7-62161 | Шланг | 4 |
| 28 | HL4138938 | Уплотнительное кольцо | 8 |
| 29 | HLA853144 | Адаптер S | 4 |
| 29A | 03320-00180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
