Головка освещение [HPC] (CLF002) — HITACHI ZW140PL
Заводская схема «Головка освещение [HPC] (CLF002)» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

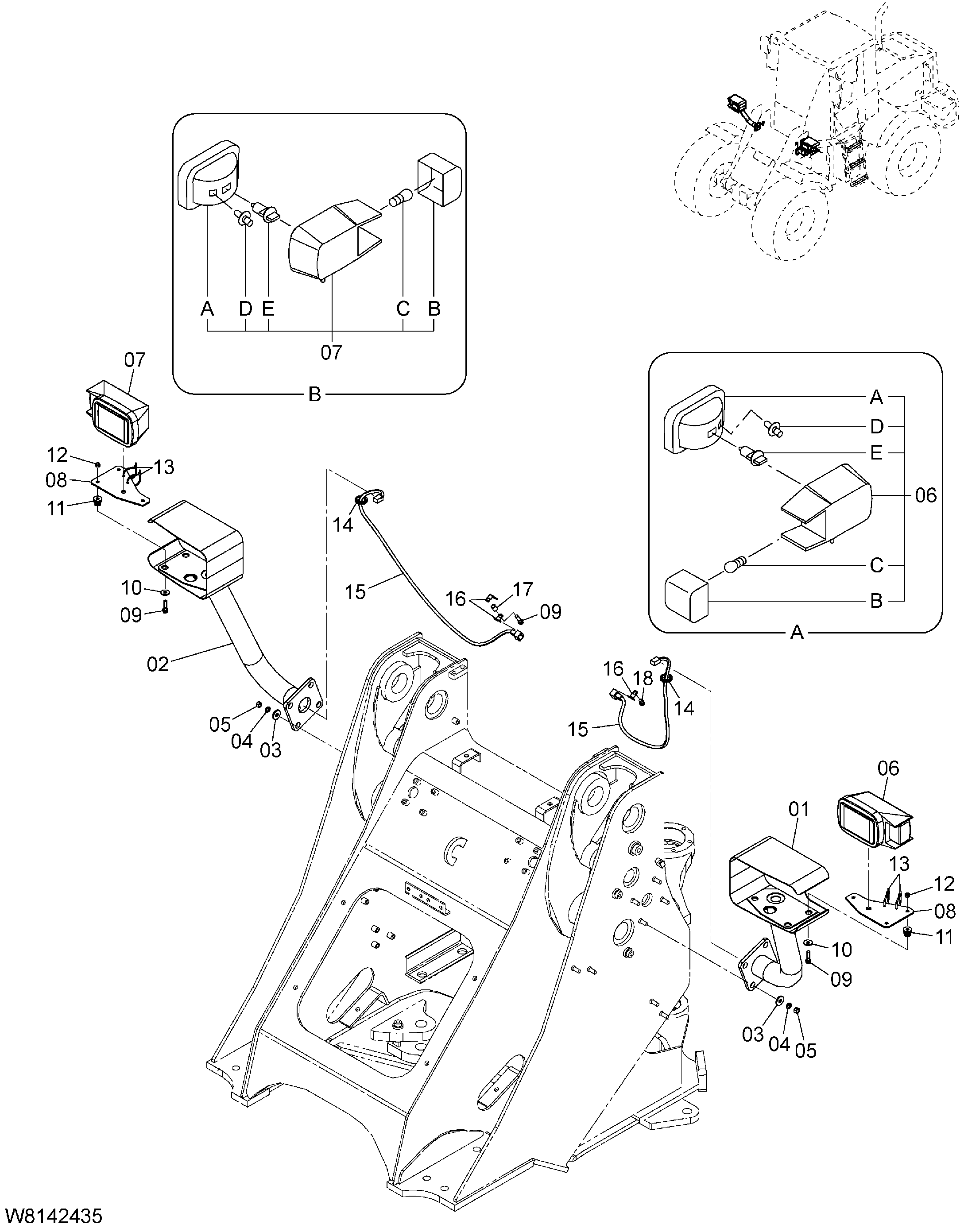

![Схема Головка освещение [HPC] (CLF002) HITACHI ZW140PL](/catalog-drawings/36/367cabd3-d708-46d6-b236-4c11fd4242a8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563C2-42071 | Кронштейн освещение(LH) | 1 |
| 02 | 563C2-42081 | Кронштейн освещение(RH) | 1 |
| 03 | 26096-42351 | Шайба | 8 |
| 04 | 02010-00012 | Шайба | 8 |
| 05 | 01401-00012 | Гайка | 8 |
| 06 | 263G2-44181 | Головка фонарь(LH) | 1 |
| 06B | 263G2-47081 | Рассеиватель | 1 |
| 06C | 263G2-47091 | Лампа(24V 21W) | 1 |
| 06D | 263G2-47101 | Лампа(24V 4W) | 1 |
| 06E | 263G2-47071 | Лампа(24V 75/70W) | 1 |
| 07 | 263G2-44191 | Головка фонарь(RH) | 1 |
| 07B | 263G2-47081 | Рассеиватель | 1 |
| 07C | 263G2-47091 | Лампа(24V 21W) | 1 |
| 07D | 263G2-47101 | Лампа(24V 4W) | 1 |
| 07E | 263G2-47071 | Лампа(24V 75/70W) | 1 |
| 08 | 263E2-42751 | Пластина | 2 |
| 09 | 01183-10040 | Болт | 7 |
| 10 | 26606-52721 | Шайба | 6 |
| 11 | 26407-32001 | Резиновый крепление | 6 |
| 12 | 01401-00010 | Гайка | 6 |
| 13 | 04913-11200 | Инсхулокк | 4 |
| 14 | 21471-24411 | Уплотнительная втулка | 2 |
| 15 | 263F2-42071 | Жгут проводов освещение | 2 |
| 16 | HL4257159 | Кронштейн | 3 |
| 17 | 263G2-12301 | Трубка | 1 |
| 18 | 01183-10016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
