Гидромотор (HST) — HITACHI ZW140PL

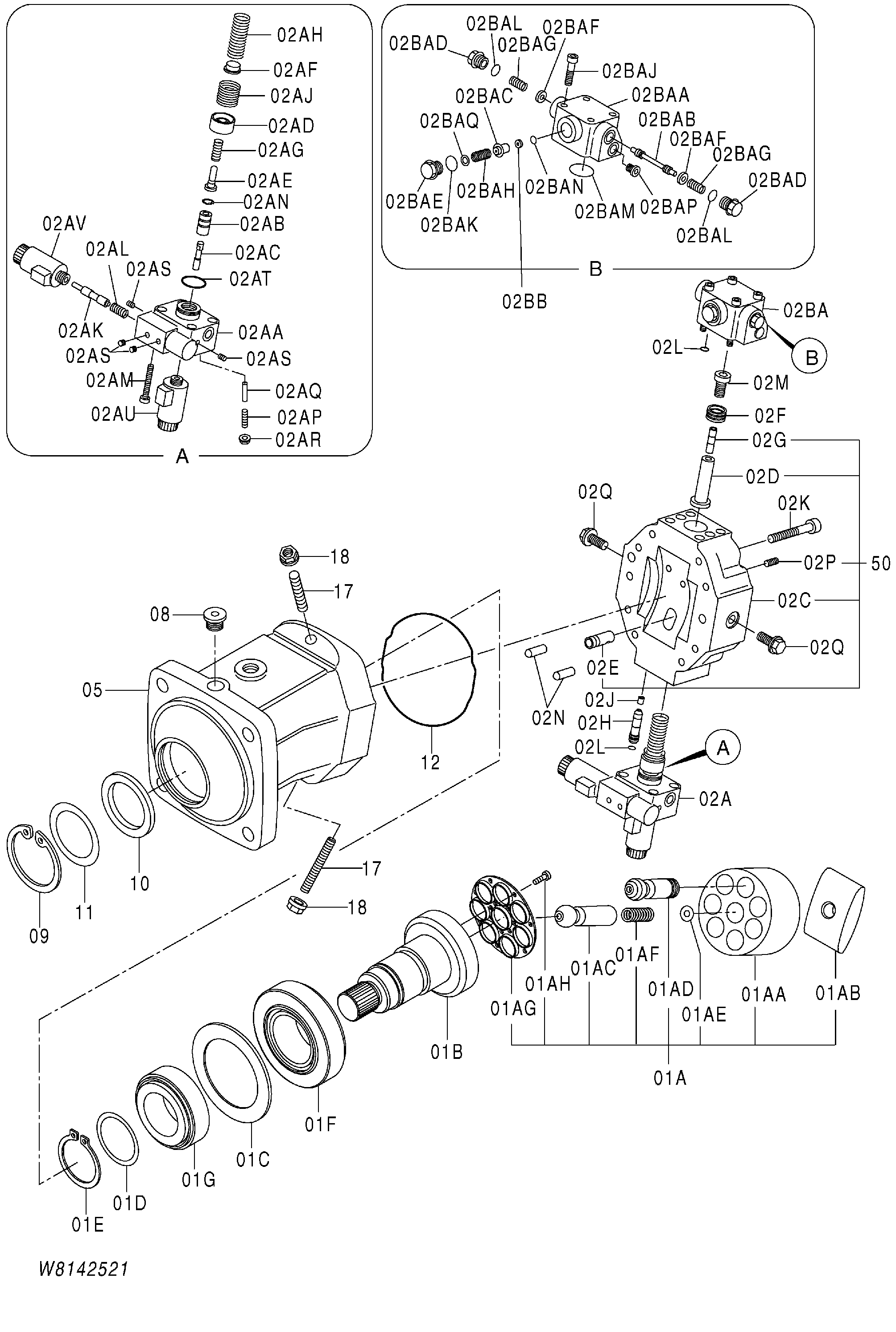

Заводская схема «Гидромотор (HST)» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263C2-52011 | Гидромотор(HST) | 1 | |
| 1 | 263E2-57201 | Поворотный группа | 1 |
| 1A | 26392-57511 | Блок гидроцилиндр | 1 |
| 1AA | 26392-57661 | Блок гидроцилиндр | 1 |
| 1AB | 26392-57671 | Пластина управление | 1 |
| 1AC | 26392-57681 | Палец центральный | 1 |
| 1AD | 26392-57691 | Поршень | 7 |
| 1AE | 26392-57701 | Регулировочная шайба | 1 |
| 1AE | 26392-57711 | Регулировочная шайба | 1 |
| 1AE | 26392-57721 | Регулировочная шайба | 1 |
| 1AE | 26392-57731 | Регулировочная шайба | 1 |
| 1AE | 26392-57741 | Регулировочная шайба | 1 |
| 1AE | 26392-57751 | Регулировочная шайба | 1 |
| 1AE | 26392-57761 | Регулировочная шайба | 1 |
| 1AE | 26392-57771 | Регулировочная шайба | 1 |
| 1AF | 26392-57781 | Пружина | 1 |
| 1AG | 26392-57791 | Пластина | 1 |
| 1AH | 263E2-57251 | Винт | 14 |
| 1B | 263E2-57241 | Вал | 1 |
| 1C | 26392-57531 | Пиеаке дистанке | 1 |
| 1D | 26392-57541 | Регулировочная шайба | 1 |
| 1D | 26392-57551 | Регулировочная шайба | 1 |
| 1D | 26392-57561 | Регулировочная шайба | 1 |
| 1D | 26392-57571 | Регулировочная шайба | 1 |
| 1D | 26392-57581 | Регулировочная шайба | 1 |
| 1D | 26392-57591 | Регулировочная шайба | 1 |
| 1D | 26392-57601 | Регулировочная шайба | 1 |
| 1D | 26392-57611 | Регулировочная шайба | 1 |
| 1D | 26392-57621 | Регулировочная шайба | 1 |
| 1E | 26392-57631 | Кольцо стопорный | 1 |
| 1F | 26392-57641 | Подшипник | 1 |
| 1G | 26392-57651 | Подшипник | 1 |
| 2 | 263C2-57111 | Управление | 1 |
| 2A | 263E2-57261 | Управление детали | 1 |
| 2AA | 263E2-57301 | Корпус управление | 1 |
| 2AB | 305255-12130 | Втулка | 1 |
| 2AC | 263E2-57321 | Золотник | 1 |
| 2AD | 26392-58031 | Седло пружины | 1 |
| 2AE | 305255-12160 | Седло пружины | 1 |
| 2AF | 263E2-57341 | Седло пружины | 1 |
| 2AG | 263E2-57351 | Пружина | 1 |
| 2AH | 263E2-57361 | Пружина | 1 |
| 2AJ | 26392-58061 | Пружина | 1 |
| 2AK | 26392-58071 | Поршень управление | 1 |
| 2AL | 26392-58091 | Пружина | 1 |
| 2AM | 26392-58101 | Болт | 4 |
| 2AN | 26392-58121 | Кольцо стопорный | 1 |
| 2AP | 26392-58131 | Винт | 1 |
| 2AQ | 26392-58141 | Палец | 1 |
| 2AR | 26392-58151 | Гайка | 1 |
| 2AS | 26392-58161 | Пробка | 5 |
| 2AT | 26392-58171 | Уплотнительное кольцо | 1 |
| 2AU | 263E2-57371 | Соленоид | 1 |
| 2AV | 263E2-57381 | Электромагнитный управление | 1 |
| 2B | XZ56AD-00306 | Клапан давление | 1 |
| 2BA | 263E2-57391 | Клапан давление | 1 |
| 2BAA | 263E2-57411 | Корпус | 1 |
| 2BAB | 26392-58231 | Золотник | 1 |
| 2BAC | 26392-58241 | Плунжер | 1 |
| 2BAD | 263E2-57421 | Пробка | 2 |
| 2BAE | 263E2-57431 | Пробка | 1 |
| 2BAF | 26392-58271 | Седло пружины | 2 |
| 2BAG | 26392-58281 | Пружина | 2 |
| 2BAH | 263E2-57441 | Пружина | 1 |
| 2BAJ | 26392-58301 | Болт | 4 |
| 2BAK | 263E2-57451 | Уплотнительное кольцо | 1 |
| 2BAL | 263E2-57461 | Уплотнительное кольцо | 2 |
| 2BAM | 26392-58331 | Уплотнительное кольцо | 1 |
| 2BAN | 26392-58341 | Кольцо стопорный | 1 |
| 2BAP | 302256-12190 | Пробка | 1 |
| 2BAQ | 26392-58361 | Регулировочная шайба | 1 |
| 2BAQ | 26392-58371 | Регулировочная шайба | 1 |
| 2BAQ | 26392-58381 | Регулировочная шайба | 1 |
| 2BB | 263E2-57401 | Орфике | 1 |
| 2F | 263C2-57011 | Поршень и кольцо | 1 |
| 2H | 301257-12610 | Обратный клапан | 2 |
| 2J | 26392-57901 | Сиденье клапан | 2 |
| 2K | 26392-57911 | Болт | 8 |
| 2L | 26392-57931 | Уплотнительное кольцо | 6 |
| 2M | 26392-57961 | Болт | 1 |
| 2N | 26392-57981 | Палец | 2 |
| 2Q | 263E2-57291 | Пробка | 2 |
| 5 | 263E2-57221 | Корпус | 1 |
| 8 | 373421-35260 | Пробка | 1 |
| 9 | 26392-57441 | Кольцо стопорный | 1 |
| 10 | 26392-57451 | Масляное уплотнение | 1 |
| 11 | 26392-57461 | Регулировочная шайба | 1 |
| 12 | 26392-57471 | Уплотнительное кольцо | 1 |
| 17 | 26392-57491 | Винт | 2 |
| 18 | 26392-57501 | Гайка | 2 |
| 50 | 263E2-57991 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
