Быстрый быстросъёмное устройство [HLC, HPC] (откв) — HITACHI ZW140PL
Заводская схема «Быстрый быстросъёмное устройство [HLC, HPC] (откв)» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

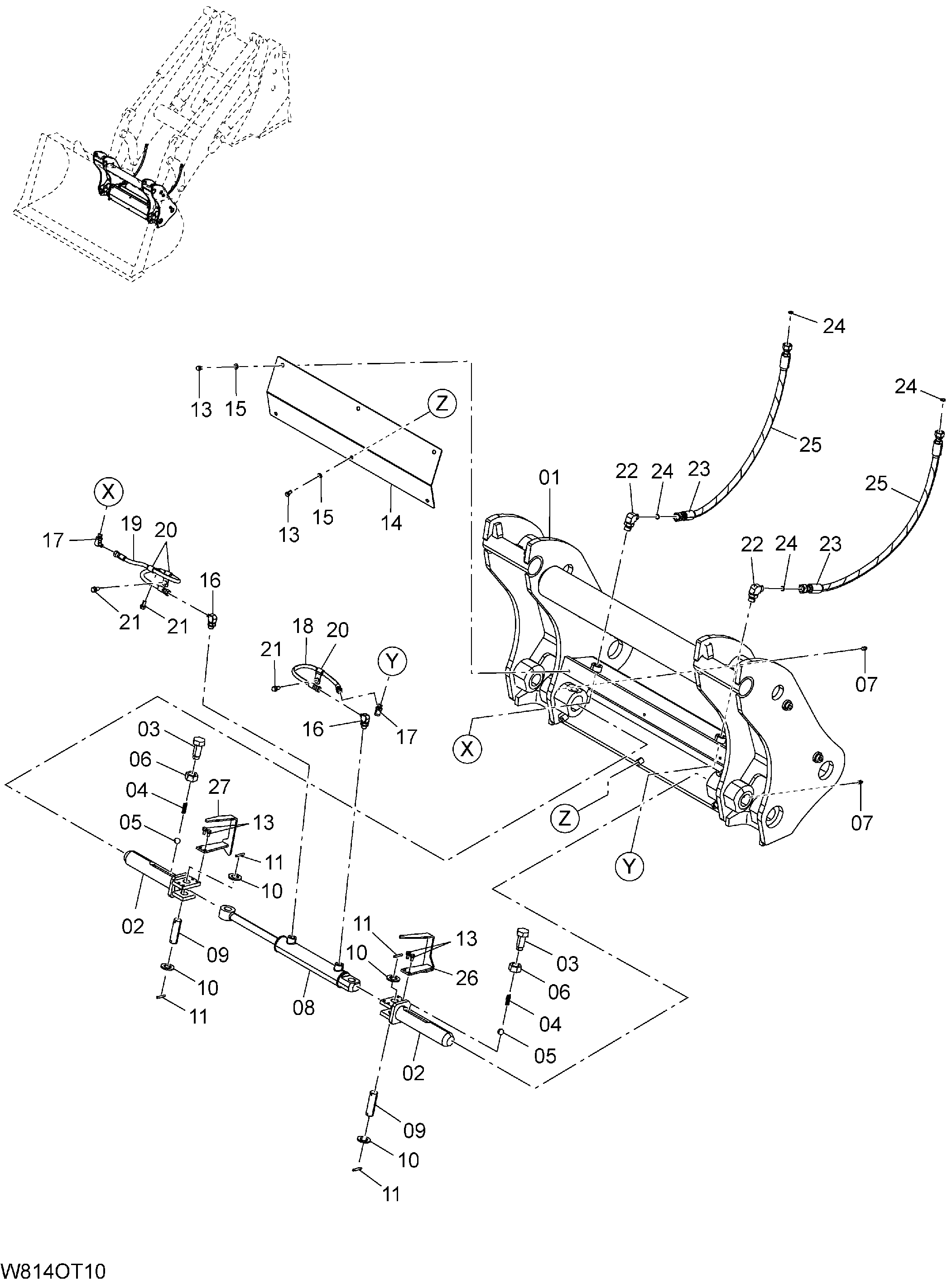

![Схема Быстрый быстросъёмное устройство [HLC, HPC] (откв) HITACHI ZW140PL](/catalog-drawings/2c/2cdab187-5b2c-4b6b-942b-84813561ecfc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563C0-50901 | Водило | 1 |
| 02 | 563F0-51571 | Палец | 2 |
| 03 | 563F0-52251 | Болт | 2 |
| 04 | 56320-55041 | Пружина | 2 |
| 05 | 03190-00019 | Шарик | 2 |
| 06 | 01400-10024 | Гайка | 2 |
| 07 | 04901-00100 | Смазка штуцер | 2 |
| 08 | 563F0-52261 | Быстросъёмное устройство гидроцилиндр | 1 |
| 09 | 63636-12061 | Палец | 2 |
| 10 | 02000-00024 | Шайба | 4 |
| 11 | 02270-06040 | Палец | 4 |
| 13 | 01183-08016 | Болт | 10 |
| 14 | 563C0-50891 | Крышка | 1 |
| 15 | 02000-00008 | Шайба | 6 |
| 16 | HLA852332 | Угловой штуцер S | 2 |
| 16A | 03320-00140 | Уплотнительное кольцо | 1 |
| 17 | HLA852322 | Угловой штуцер S | 2 |
| 17A | 03320-00110 | Уплотнительное кольцо | 1 |
| 18 | 563F0-52521 | Шланг | 1 |
| 19 | 563F0-52531 | Шланг | 1 |
| 20 | 263G2-43261 | Хомут | 3 |
| 21 | 01183-10020 | Болт | 3 |
| 22 | HLA853344 | Угловой штуцер S | 2 |
| 22A | 03320-00180 | Уплотнительное кольцо | 1 |
| 23 | 563F0-52221 | Шланг | 2 |
| 24 | HL4138938 | Уплотнительное кольцо | 4 |
| 25 | 04760-24070 | Армор пластиковый | 2 |
| 26 | 563E0-51561 | Индикатор(левый) | 1 |
| 27 | 563E0-51591 | Индикатор(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
