Тормоз трубопроводы(2) — HITACHI ZW140PL

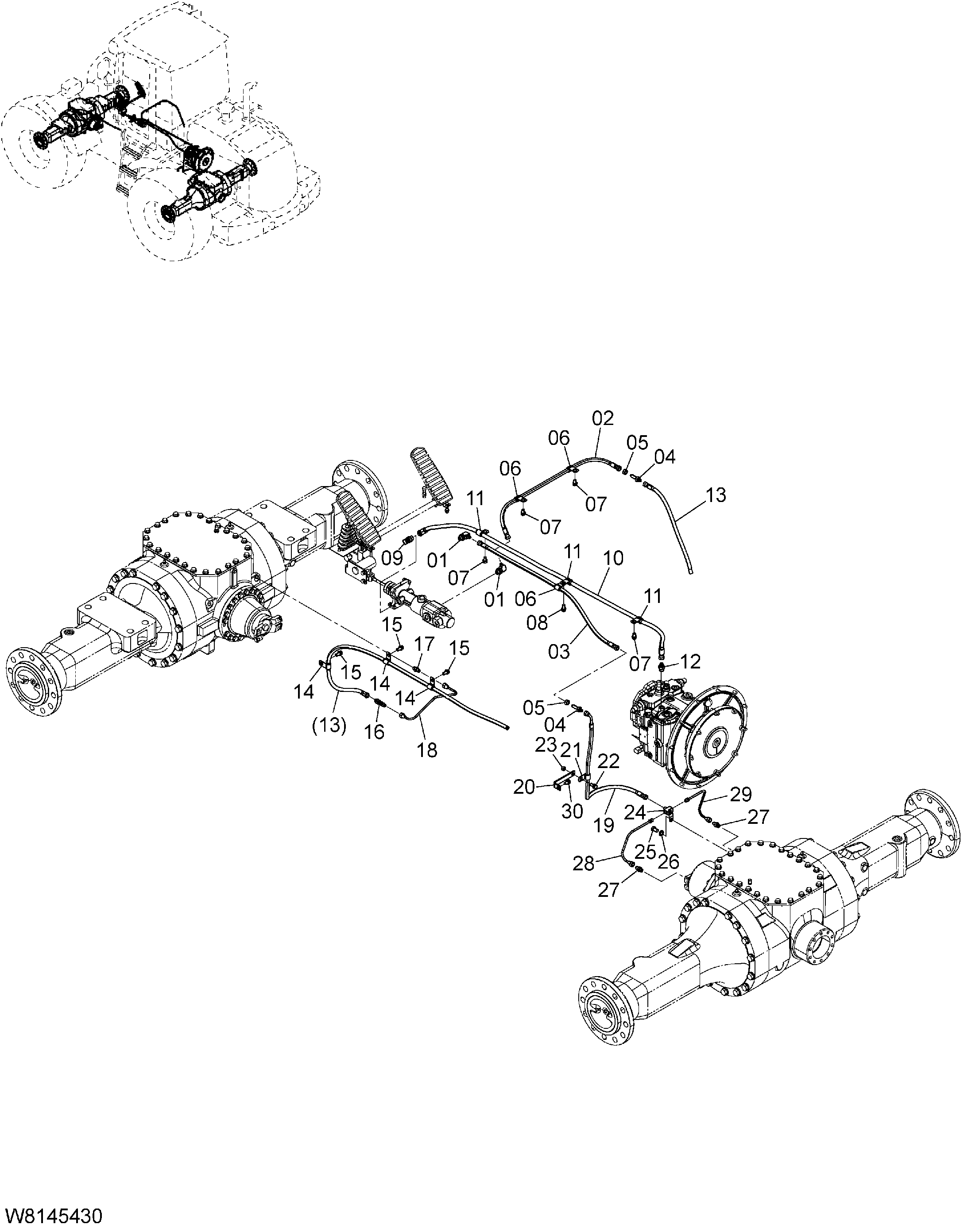

Заводская схема «Тормоз трубопроводы(2)» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852332 | Угловой штуцер S | 2 |
| 01A | 03320-00140 | Уплотнительное кольцо | 1 |
| 02 | 263E5-42091 | Шланг | 1 |
| 03 | 263E5-42201 | Шланг | 1 |
| 04 | HL4311094 | Адаптер S | 2 |
| 05 | 26609-32071 | Гайка | 2 |
| 06 | 263G2-43261 | Хомут | 3 |
| 07 | 01183-10016 | Болт | 4 |
| 08 | 01183-10020 | Болт | 1 |
| 09 | HLA852333 | Угловой штуцер S | 1 |
| 09A | 03320-00140 | Уплотнительное кольцо | 1 |
| 10 | 263E5-42121 | Шланг | 1 |
| 11 | 263G2-43271 | Хомут | 3 |
| 12 | HLA852133 | Адаптер S | 1 |
| 12A | 03320-00140 | Уплотнительное кольцо | 1 |
| 13 | 263E5-42102 | Шланг | 1 |
| 14 | 263G2-43261 | Хомут | 3 |
| 15 | 01183-10020 | Болт | 3 |
| 16 | 26405-42421 | Тхрее ходовой | 1 |
| 17 | 26385-42021 | Штуцер | 1 |
| 18 | 26425-42051 | Трубка | 1 |
| 19 | 263E5-42111 | Шланг | 1 |
| 20 | 26826-72021 | Кронштейн | 1 |
| 21 | 263G2-43261 | Хомут | 1 |
| 22 | 01183-10020 | Болт | 1 |
| 23 | 01401-00010 | Гайка | 1 |
| 24 | 16433-02121 | Тхрее ходовой | 1 |
| 25 | 01100-12020 | Болт | 1 |
| 26 | 02010-00012 | Шайба | 1 |
| 27 | 26385-42021 | Штуцер | 2 |
| 28 | 26425-42011 | Трубка | 1 |
| 29 | 26425-42021 | Трубка | 1 |
| 30 | 01183-10016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
