Гидроцилиндр ковш (левый) [HLC, HPC] — HITACHI ZW140PL

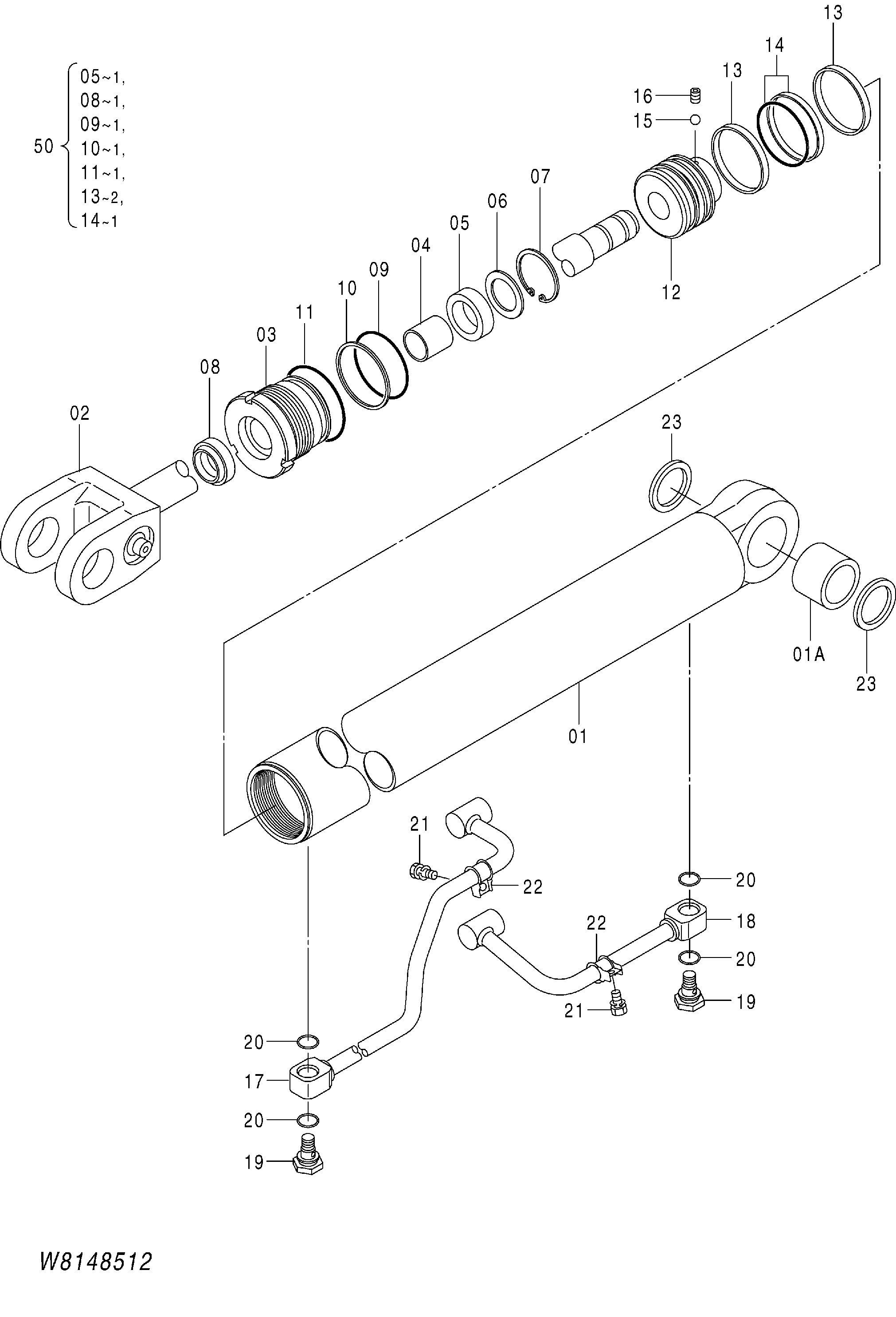

Заводская схема «Гидроцилиндр ковш (левый) [HLC, HPC]» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроцилиндр ковш (левый) [HLC, HPC] HITACHI ZW140PL](/catalog-drawings/90/901c1518-62fc-4794-8683-0dddf879aeac.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563C8-52001 | Гидроцилиндр ковш LH | 1 | |
| 01 | 563C8-57011 | Гидроцилиндр трубка в сборе | 1 |
| 01A | HL4445478 | Втулка | 1 |
| 02 | 563C8-57021 | Шток | 1 |
| 03 | 563E8-57031 | Головка гидроцилиндр | 1 |
| 04 | 563E8-57041 | Втулка | 1 |
| 05 | 563E8-57051 | У-ринг | 1 |
| 06 | 563E8-57061 | Манжета | 1 |
| 07 | 563E8-57071 | Стопорное кольцо | 1 |
| 08 | 563E8-57081 | Грязесъёмное кольцо | 1 |
| 09 | 03350-01050 | Уплотнительное кольцо | 1 |
| 10 | 03370-01050 | Кольцо задний UP | 1 |
| 11 | 03350-01100 | Уплотнительное кольцо | 1 |
| 12 | 563E8-57131 | Поршень | 1 |
| 13 | 563E8-57141 | Направляющее кольцо | 2 |
| 14 | 563E8-57151 | Уплотнительное кольцо | 1 |
| 15 | 563E8-57161 | Стальной шарик | 1 |
| 16 | 563E8-57171 | Установочный винт | 1 |
| 17 | 563C8-57031 | Трубка | 1 |
| 18 | 563E8-57191 | Трубка | 1 |
| 19 | 563E8-57201 | Пробка | 2 |
| 20 | 03320-00260 | Уплотнительное кольцо | 4 |
| 21 | 01218-08016 | Болт | 2 |
| 22 | 563E8-57231 | Держатель трубка | 2 |
| 23 | 563E8-57241 | Пылезащитное уплотнение | 2 |
| 50 | 563E8-57251 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
