Смазка трубопроводы(1) [HLC, HPC] — HITACHI ZW140PL
Заводская схема «Смазка трубопроводы(1) [HLC, HPC]» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

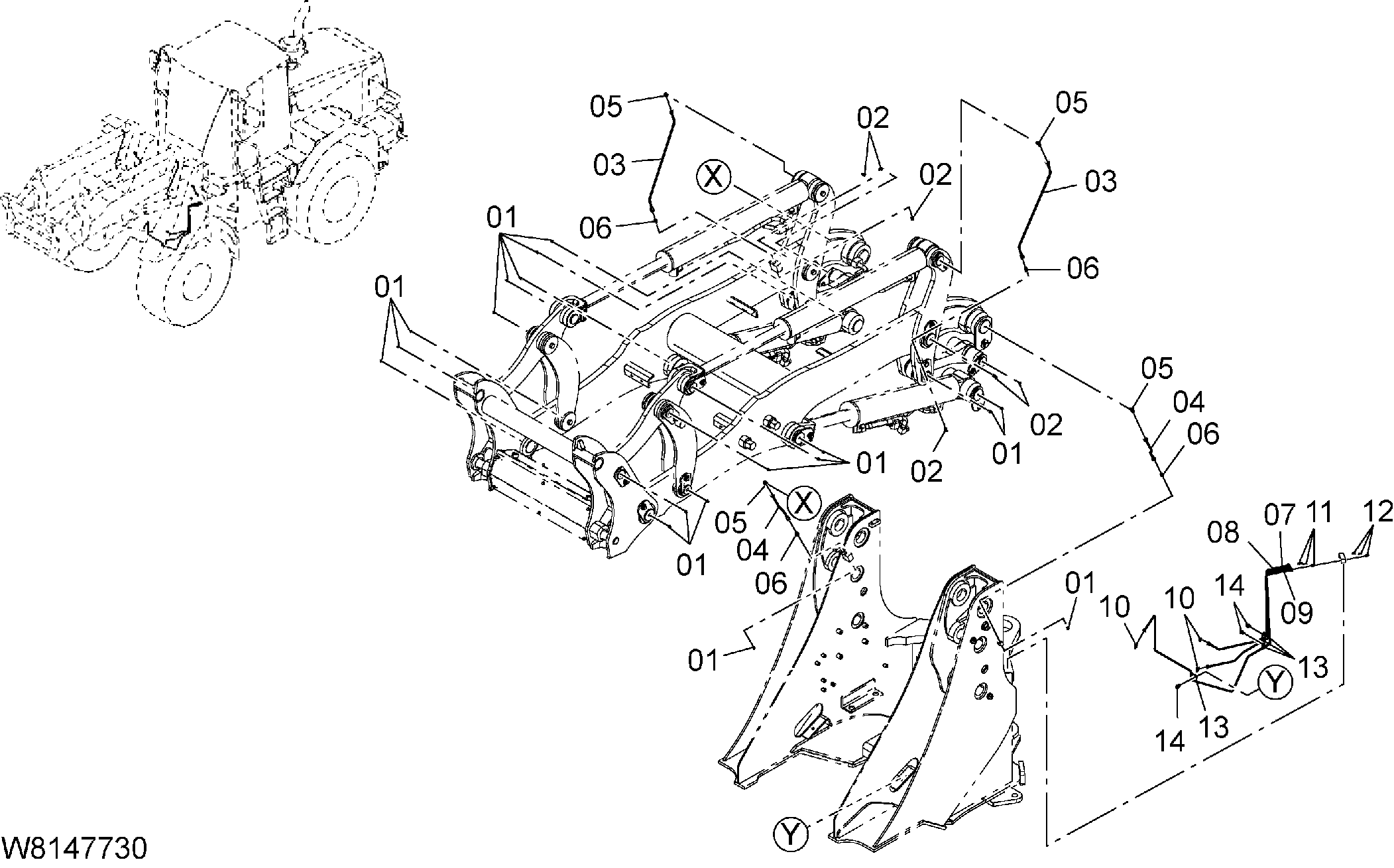

![Схема Смазка трубопроводы(1) [HLC, HPC] HITACHI ZW140PL](/catalog-drawings/33/338b1d04-ac05-44aa-a333-14332bf560b6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 04901-00100 | Смазка штуцер | 18 |
| 02 | 04901-00160 | Смазка штуцер | 6 |
| 03 | 563F7-72011 | Трубка смазка | 2 |
| 04 | 563C7-72001 | Трубка смазка | 2 |
| 05 | 26605-42191 | Угловой штуцер фларе | 4 |
| 06 | 26435-42201 | Фларе разъём | 4 |
| 07 | 263C7-72021 | Трубка смазка | 1 |
| 08 | 263C7-72032 | Трубка смазка | 1 |
| 09 | 263C7-72041 | Трубка смазка | 1 |
| 10 | 26269-12161 | Разъём | 3 |
| 11 | 26269-12151 | Разъём | 3 |
| 12 | 04901-00100 | Смазка штуцер | 3 |
| 13 | 263G2-43211 | Хомут | 4 |
| 14 | 01183-10016 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
