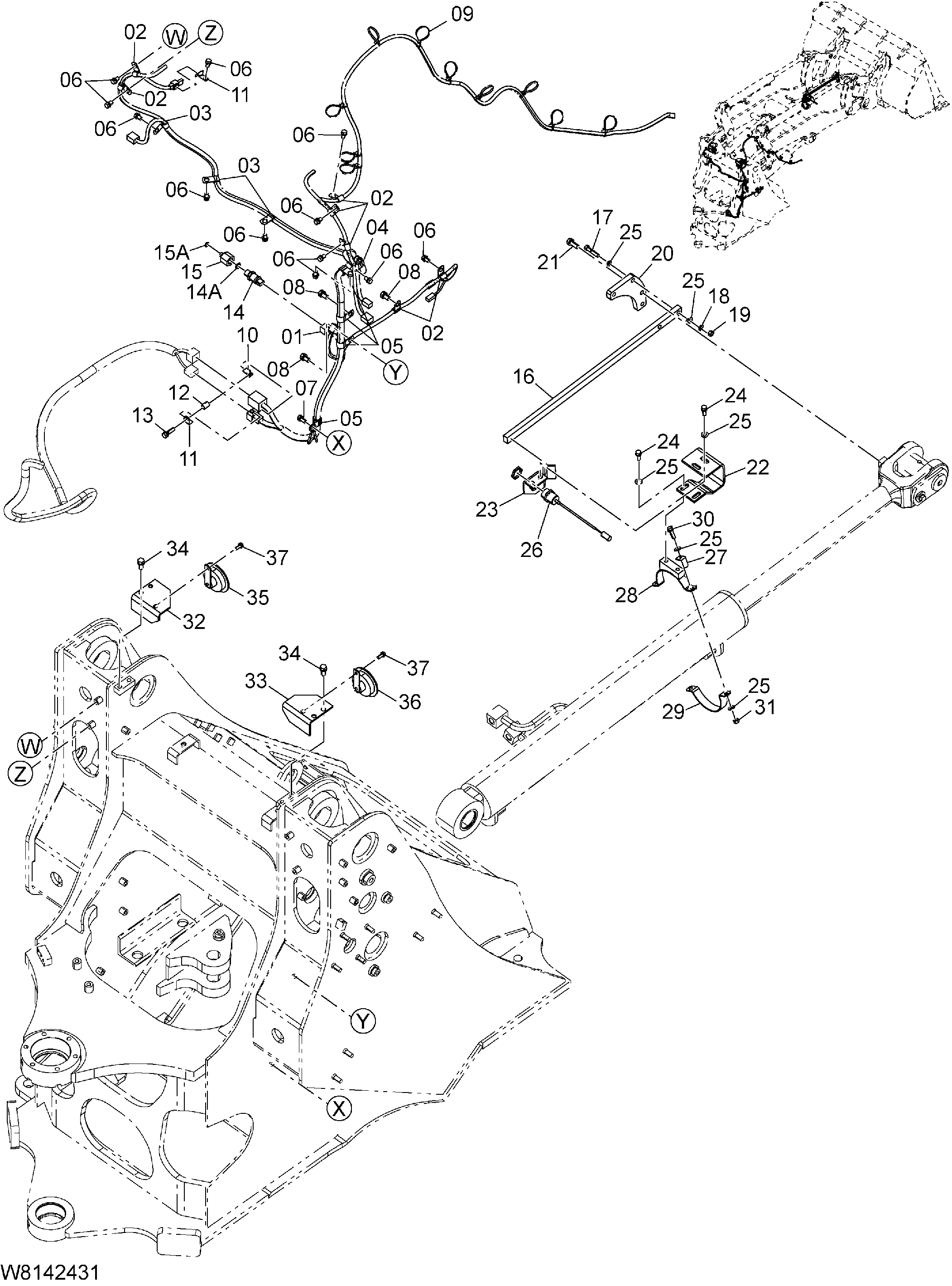

Электрооборудование(передний) [HLC, HPC] — HITACHI ZW140PL

Заводская схема «Электрооборудование(передний) [HLC, HPC]» для HITACHI ZW140PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	563E2-42071	Провод жгут проводов PL	1
02	263G2-43241	Хомут	7
03	263G2-43251	Хомут	3
04	263G2-43271	Хомут	1
05	263G2-43291	Хомут	4
06	01183-10016	Болт	11
07	01183-10020	Болт	1
08	01183-12020	Болт	3
09	HL4441695	Зажим лента	10
10	HL4418301	Кронштейн	1
11	HL4257159	Кронштейн	2
12	263G2-12301	Трубка	1
13	01183-10035	Болт	1
14	HL4436271	Выключатель прес	1
14A	HL4365826	Уплотнительное кольцо	1
15	263E2-42411	Адаптер	1
15A	03320-00110	Уплотнительное кольцо	1
16	263F2-42111	Штанга левелер	1
17	01116-10050	Болт	2
18	02011-00010	Шайба	2
19	01401-10010	Гайка	2
20	563C2-42021	Пластина	1
21	01183-12030	Болт	2
22	563E2-42051	Кронштейн	1
23	563E2-40011	Кронштейн	1
24	01183-10025	Болт	4
25	02000-00010	Шайба	12
26	HL4637651	Проксимитй выключатель	1
27	HL4257159	Кронштейн	1
28	563C2-42031	Кронштейн	1
29	563C2-42041	Лента	1
30	01183-10030	Болт	2
31	01401-00010	Гайка	2
32	263F2-42181	Кронштейн(LH)	1
33	263F2-42191	Кронштейн(RH)	1
34	01183-12025	Болт	4
35	26562-42561	Звуковой сигнал высокий	1
36	26562-42571	Звуковой сигнал нижний	1
37	01183-08020	Болт	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZW140PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
