Диффусед освещение маяк — HITACHI ZW140

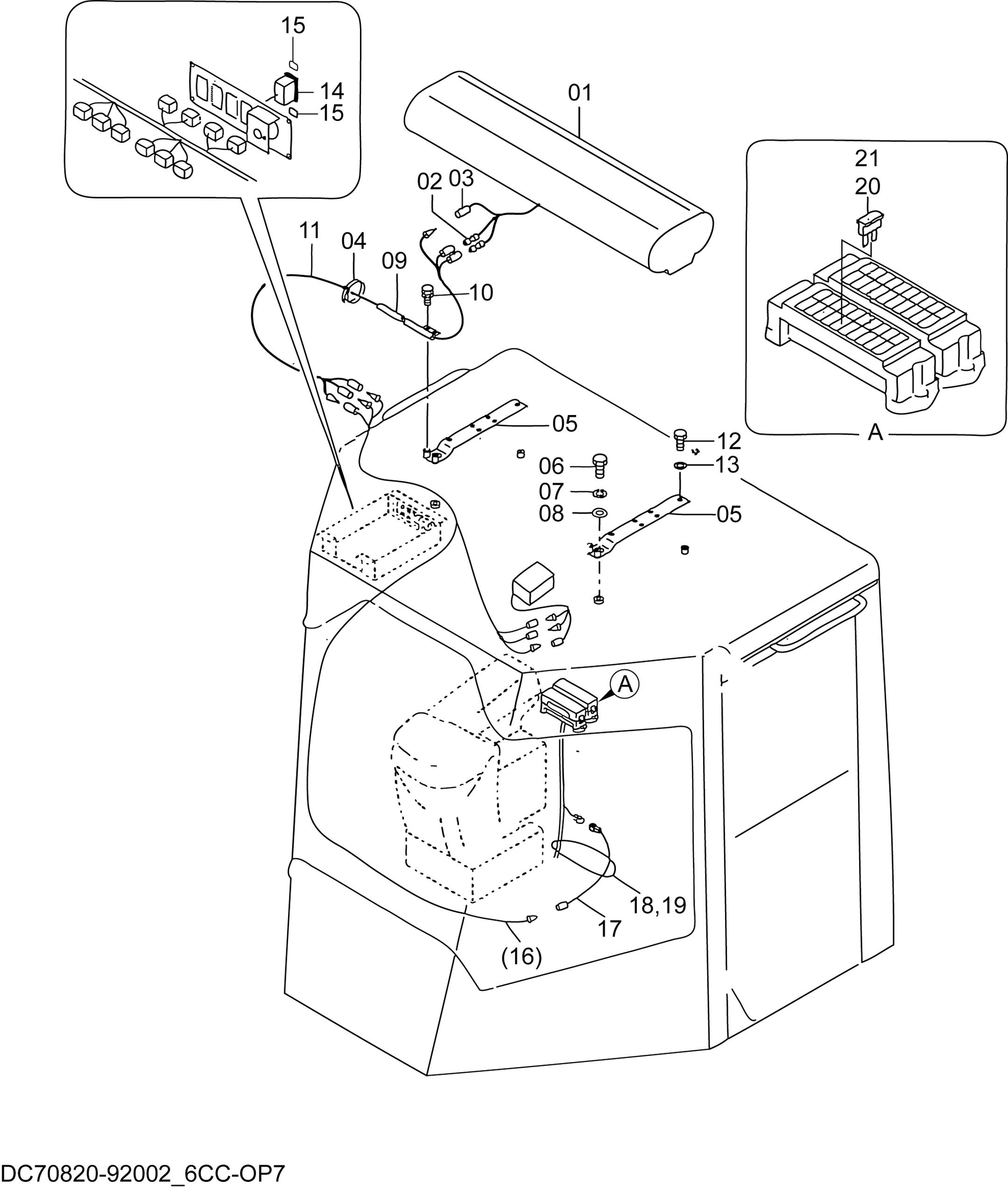

Заводская схема «Диффусед освещение маяк» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 568A001221 | Освещение револвинг | 1 |
| 02 | 5849050931 | Клемма | 4 |
| 03 | 5849050941 | Клемма | 2 |
| 04 | 0491311200 | Ленточный зажим | 2 |
| 05 | 563G243001 | Кронштейн | 2 |
| 06 | 0111016025 | Болт | 2 |
| 07 | 0201000016 | Шайба | 2 |
| 08 | 0200000016 | Шайба | 2 |
| 09 | 563G243021 | Трубка | 1 |
| 10 | 0118310020 | Болт | 2 |
| 11 | 7092375005 | Провод жгут проводов | 1 |
| 12 | 0118310020 | Болт | 2 |
| 13 | 0200000010 | Шайба | 2 |
| 14 | 563G242041 | Выключатель | 1 |
| 15 | 563G243061 | Наклейка | 1 |
| 16 | 7082092003 | Провод жгут проводов | 1 |
| 17 | 7082092007 | Провод жгут проводов | 1 |
| 18 | 0491310200 | Ленточный зажим | 18 |
| 19 | 2492242031 | Зажим | 18 |
| 20 | 2619242411 | Предохранитель | 1 |
| 21 | 563G912181 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
