Многофункциональный поворотный плуг для быстрый быстросъёмное устройство (1/2)(мапр01) — HITACHI ZW140-DO

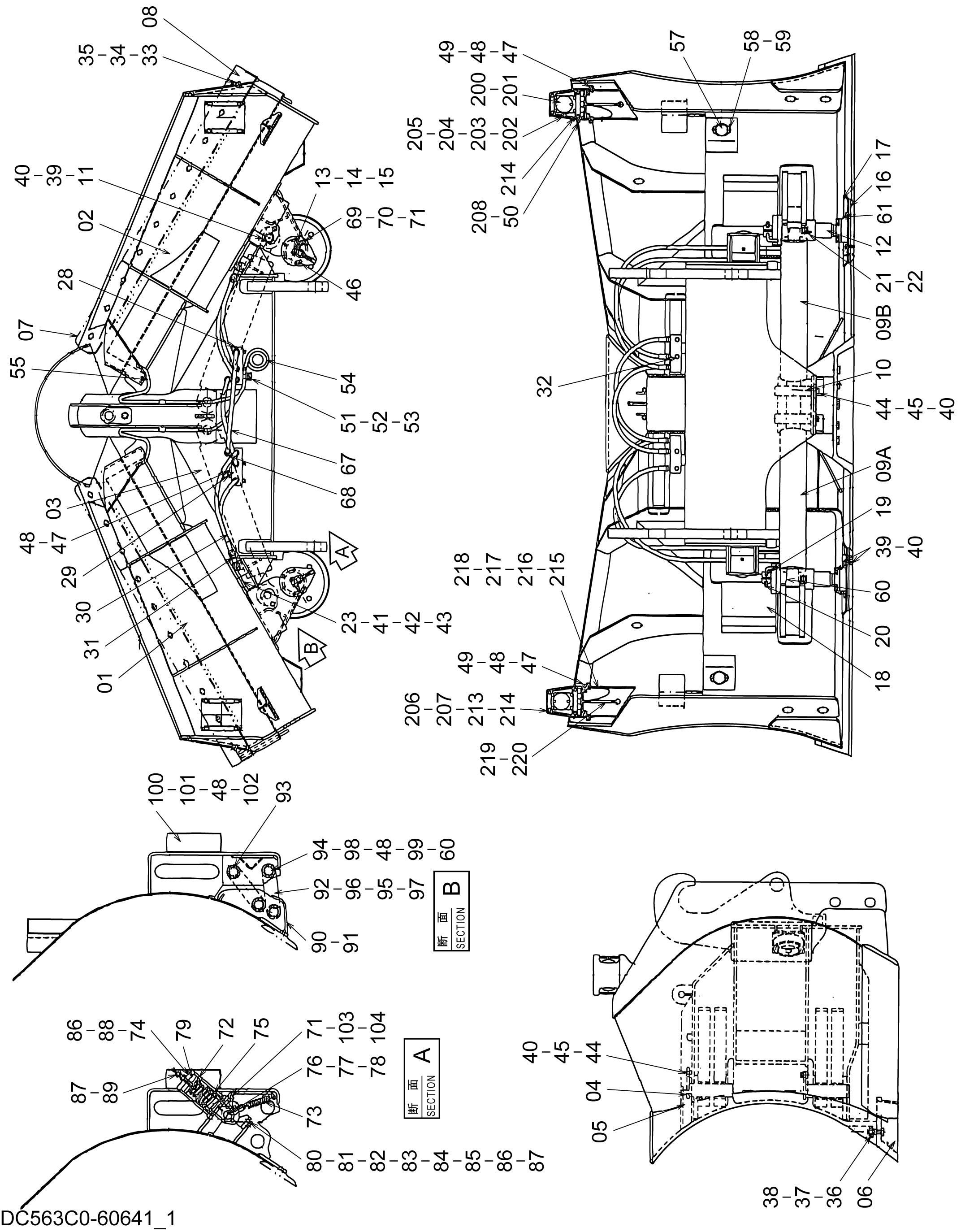

Заводская схема «Многофункциональный поворотный плуг для быстрый быстросъёмное устройство (1/2)(мапр01)» для HITACHI ZW140-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	563C0-60641	Многофункциональный поворотный плуг в сборе	1
01	CU-20048	Отвал LH	1
02	CU-20049	Отвал RH	1
03	CU-22030	Рама	1
04	CU-11768	Палец центральный	2
05	CU-11853	Втулка	4
06	CU-11690	Кромка центральный	1
07	CU-27017	Кромка внутренний	2
08	CU-27006	Кромка наружный	2
09A	CU-12351L	Гидроцилиндр LH	1
09B	CU-12351R	Гидроцилиндр RH	1
10	CU-11766	Палец	2
11	CU-11753	Палец	2
12	CU-11808	Палец	2
13	CU-11801	Болт регулировка	2
14	CU-12171	Уплотнительное кольцо	2
15	CU-12172	Уплотнительное кольцо	2
16	CU-11816	Пластина	2
17	CU-11817	Башмак	2
18	CU-11805	Крышка	2
19	CU-11806	Рукоятка	2
20	CU-53001	Палец ролл	2
21	CU-11802	Болт	2
22	CU-11807	Шайба	2
23	CU-12156	Ограничитель	2
28	CU-12102	Коллектор RH	1
29	CU-12103	Коллектор LH	1
30	CU-11951	Шланг	4
31	CU-11996	Адаптер	4
32	CU-12021	Пробка	4
33	CU-12202	Болт	20
34	CU-12312	Шайба	20
35	CU-12264	Гайка	20
36	CU-12206	Болт	5
37	CU-12304	Шайба	5
38	CU-12285	Гайка	5
39	CU-12223	Болт	18
40	CU-12302	Шайба	22
41	CU-12221	Болт	2
42	CU-12282	Гайка	4
43	CU-12315	Шайба	4
44	CU-12225	Болт	4
45	CU-12317	Шайба	4
46	CU-12224	Винт	12
47	CU-12241	Болт	12
48	CU-12301	Шайба	42
49	CU-12281	Гайка	16
50	CU-12280	Гайка	36
51	CU-12161	Зажим	1
52	CU-12250	Болт	1
53	CU-12297	Шайба	1
54	CU-59000	Провод жгут проводов	1
55	CU-11875	Корругате	2
57	CU-12150	Рефлектор	2
58	CU-12251	Болт	4
59	CU-12298	Шайба	4
60	CU-12191	Пресс-маслёнка	16
61	CU-12192	Пресс-маслёнка	6
67	CU-11965	Шланг	2
68	CU-11994	Адаптер	2
69	CU-54001	Пружина	2
70	CU-38027	Болт	2
71	CU-43201	Шайба	4
72	56443-39471	Пружина	2
73	56560-57811	Пружина	2
74	56443-39761	Трубка гидроцилиндр	2
75	56560-57741	Поршень	2
76	56560-57781	Кулачок	2
77	56443-39502	Палец	2
78	CU-58011	Палец коттер	2
79	56443-39221	Ограничитель	2
80	56560-59431	Ноткх	2
81	56443-39921	Регулировочная шайба	8
82	56443-39931	Регулировочная шайба	8
83	56443-39941	Регулировочная шайба	8
84	56443-39951	Регулировочная шайба	8
85	01116-16060	Болт	4
86	02011-00016	Шайба	6
87	01401-00016	Гайка	6
88	01116-16030	Болт	8
89	01117-16110	Болт	2
90	56560-57531	Кромка ролл над LH	1
91	56560-57541	Кромка ролл над RH	1
92	56443-39861	Тяга	8
93	26068-72101	Втулка	16
94	56443-39861	Палец	8
95	56443-39601	Регулировочная шайба	32
96	56443-39611	Регулировочная шайба	16
97	56443-39621	Регулировочная шайба	16
98	01116-10080	Болт	16
99	01401-00010	Гайка	16
100	56560-57821	Крышка	2
101	01110-10020	Болт	8
102	02010-00010	Шайба	8
103	56560-57801	Пластина резиновый	2
104	CU-38019	Болт	2
200	563G2-43201	LED фонарь	2
201	563G2-43211	LED фонарь	2
202	CU-65002	Кронштейн A	2
203	CU-65003	Кронштейн B	2
204	CU-65008	Кронштейн C	2
205	CU-65004	Проставка	8
206	CU-65005	Крышка фонарь	2
207	CU-65007	Пластина крышка	4
208	CU-44101	Крепление резиновый	6
213	CU-38024	Болт	8
214	CU-38019	Болт	16
215	CU-12287	Винт	2
216	CU-12324	Шайба	4
217	CU-12296	Шайба	2
218	CU-12279	Гайка	2
219	CU-11861	Коде	2
220	CU-11878	Корругате	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW140-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
