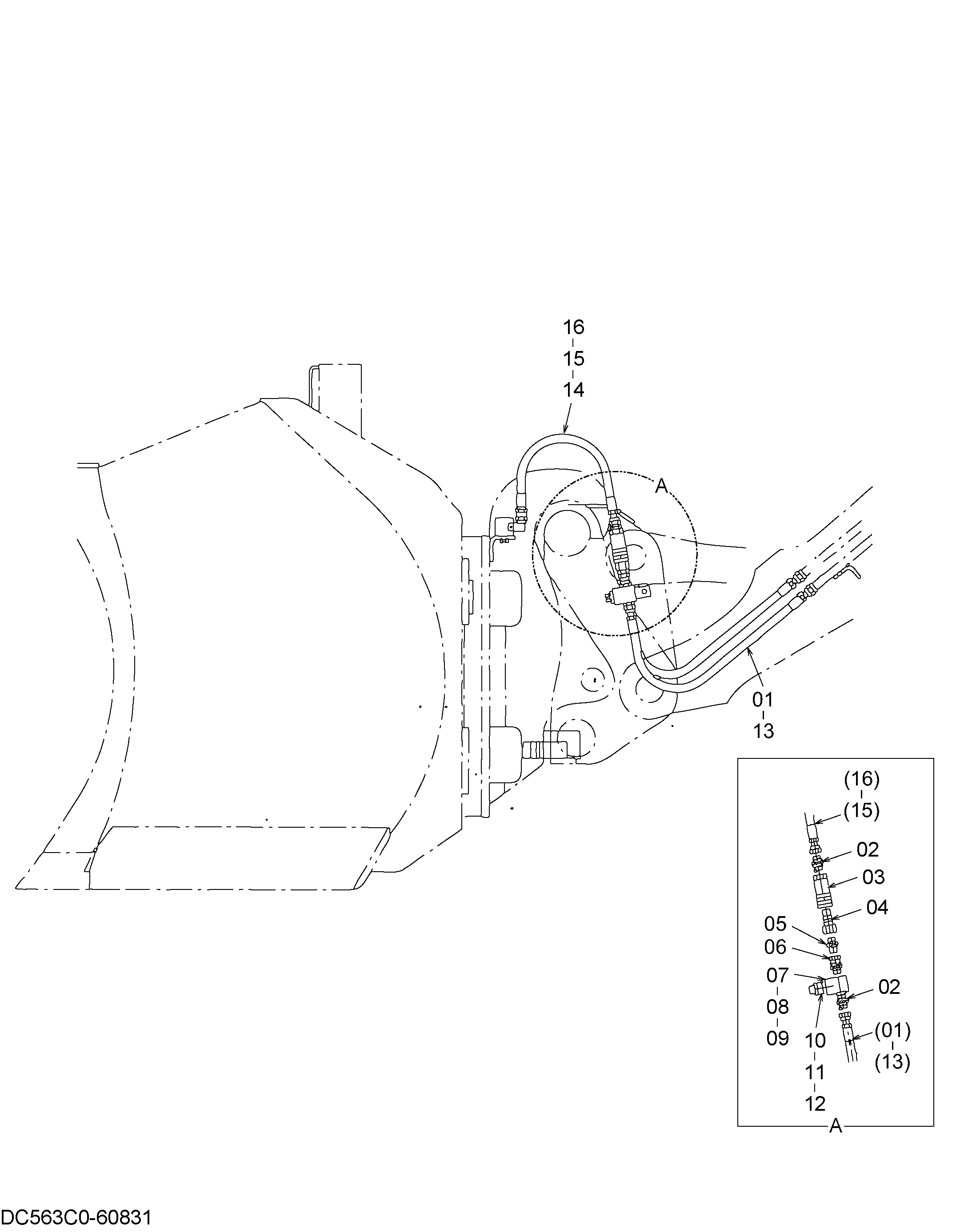

Боковой скольжение многофункциональный поворотный плуг для быстрый быстросъёмное устройство (1/2) — HITACHI ZW140-DO
Заводская схема «Боковой скольжение многофункциональный поворотный плуг для быстрый быстросъёмное устройство (1/2)» для HITACHI ZW140-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | H4138938 | Уплотнительное кольцо | 10 |
| 02 | HA853144 | Адаптер S | 10 |
| 03 | 563G7-60261 | Селф уплотнение муфта | 5 |
| 03A | 563G7-62301 | Быстросъёмное устройство корпус | 1 |
| 03B | 563G7-62311 | Колпачок | 1 |
| 04 | 563G7-60251 | Селф уплотнение муфта | 5 |
| 04A | 563G7-62281 | Быстросъёмное устройство нозе | 1 |
| 04B | 563G7-62291 | Колпачок | 1 |
| 05 | 04134-20404 | Ниппель | 5 |
| 06 | 04135-20404 | Унион | 5 |
| 07 | 563C0-62431 | Блок | 5 |
| 08 | 01183-10020 | Болт, шайба | 10 |
| 09 | 02000-00010 | Шайба | 10 |
| 10 | 563C0-62441 | Пластина | 2 |
| 11 | 01116-12025 | Болт | 4 |
| 12 | 02011-00012 | Шайба | 4 |
| 13 | 563E0-62351 | Шланг | 5 |
| 14 | 21967-62461 | Угловой штуцер | 5 |
| 15 | 563C0-63181 | Шланг | 5 |
| 16 | H4138938 | Уплотнительное кольцо | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
