Ролл граб трубопроводы — HITACHI ZW140-DO

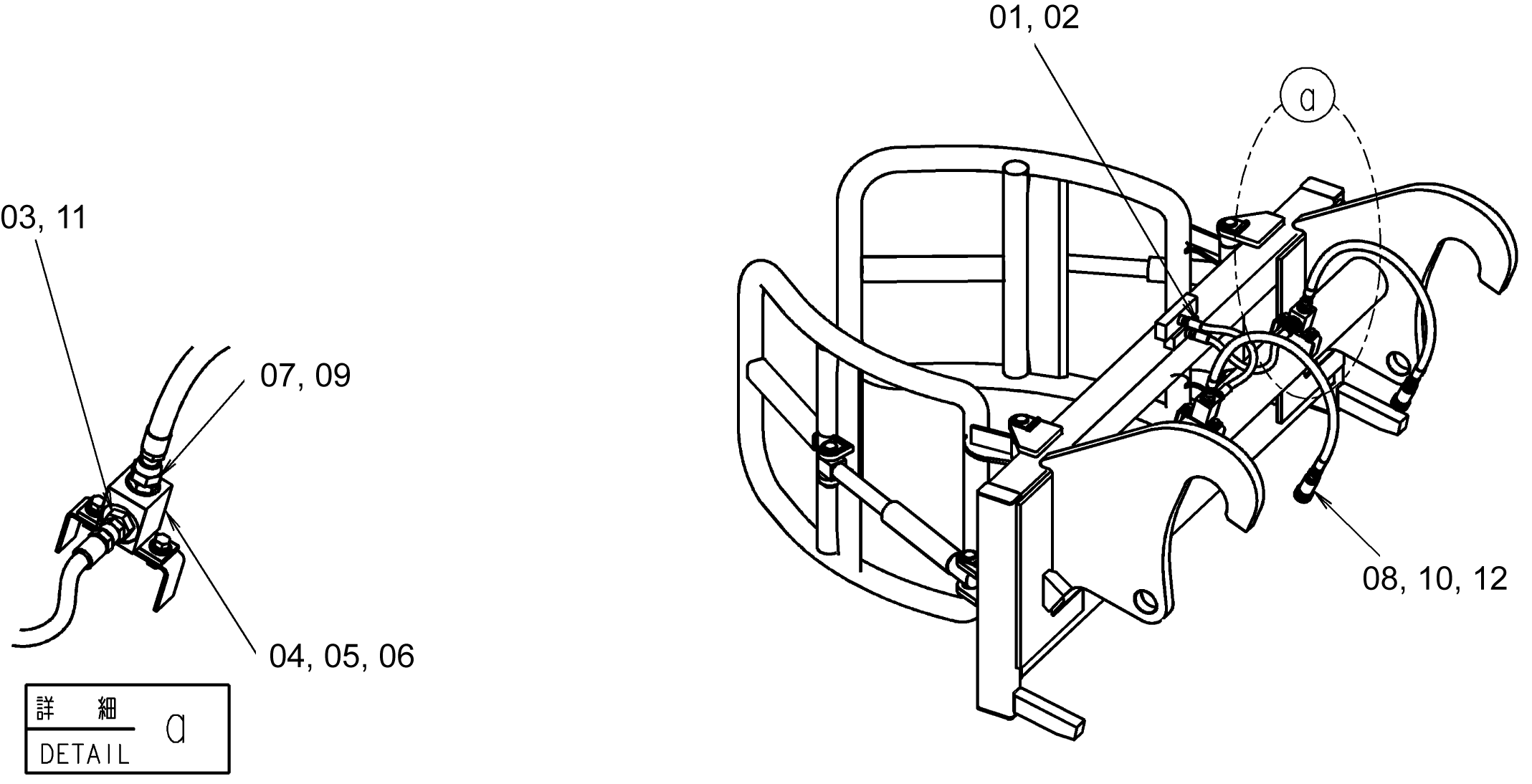

Заводская схема «Ролл граб трубопроводы» для HITACHI ZW140-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 04137-00303 | Ниппель | 2 |
| 02 | 4280465 | Шланг | 2 |
| 03 | 21777-62991 | Адаптер | 2 |
| 04 | 563G8-84421 | Блок в сборе | 2 |
| 05 | 01183-10025 | Болт, шайба | 4 |
| 06 | 02000-00010 | Шайба | 4 |
| 07 | 04134-20404 | Ниппель | 2 |
| 08 | A853144 | Адаптер S | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 563E0-62031 | Шланг | 2 |
| 10 | 4138938 | Уплотнительное кольцо | 2 |
| 11 | 03320-00180 | Уплотнительное кольцо | 2 |
| 12 | 563G7-60261 | Селф уплотнение муфта | 2 |
| 12A | 563G7-62301 | Быстросъёмное устройство корпус | 1 |
| 12B | 563G7-62311 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
