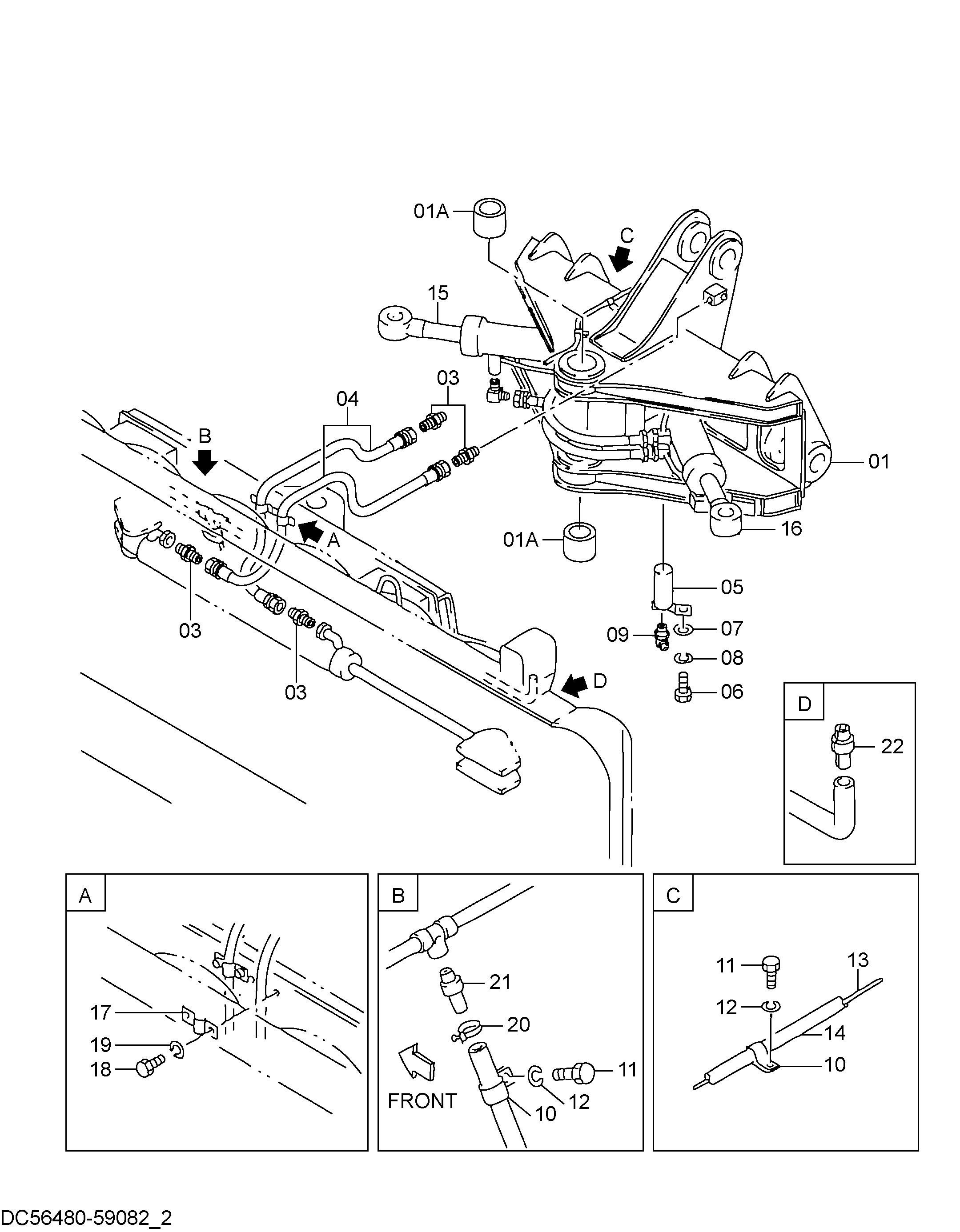

Боковой скольжение поворотный плуг (сапр02)(2/3) — HITACHI ZW140-DO
Заводская схема «Боковой скольжение поворотный плуг (сапр02)(2/3)» для HITACHI ZW140-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56480-59082 | Боковой скольжение поворотный плуг в сборе | 1 | |
| 01 | 56480-52851 | Водило | 1 |
| 01A | 56190-71241 | Втулка | 2 |
| 03 | 04137-00404 | Ниппель | 4 |
| 04 | 56383-22021 | Шланг | 2 |
| 05 | 563A0-62111 | Палец | 2 |
| 06 | 01116-12025 | Болт | 2 |
| 07 | 26096-42351 | Шайба | 2 |
| 08 | 02011-00012 | Шайба | 2 |
| 09 | 04901-00190 | Пресс-маслёнка | 2 |
| 10 | HL4190253 | Зажим | 3 |
| 11 | 01110-10016 | Болт | 3 |
| 12 | 02010-00010 | Шайба | 3 |
| 13 | 58491-65961 | Проводка | 1 |
| 14 | 58491-64901 | Шланг защита | 1 |
| 15 | 56383-02041 | Поворотный гидроцилиндр. | 1 |
| 16 | 56383-02051 | Поворотный гидроцилиндр. | 1 |
| 17 | 563C0-63281 | Хомут | 2 |
| 18 | 01110-10016 | Болт | 4 |
| 19 | 02010-00010 | Шайба | 4 |
| 20 | 04911-00016 | Зажим | 1 |
| 21 | 56383-02311 | Резиновый соединение | 1 |
| 22 | 56383-02321 | Резиновый соединение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
