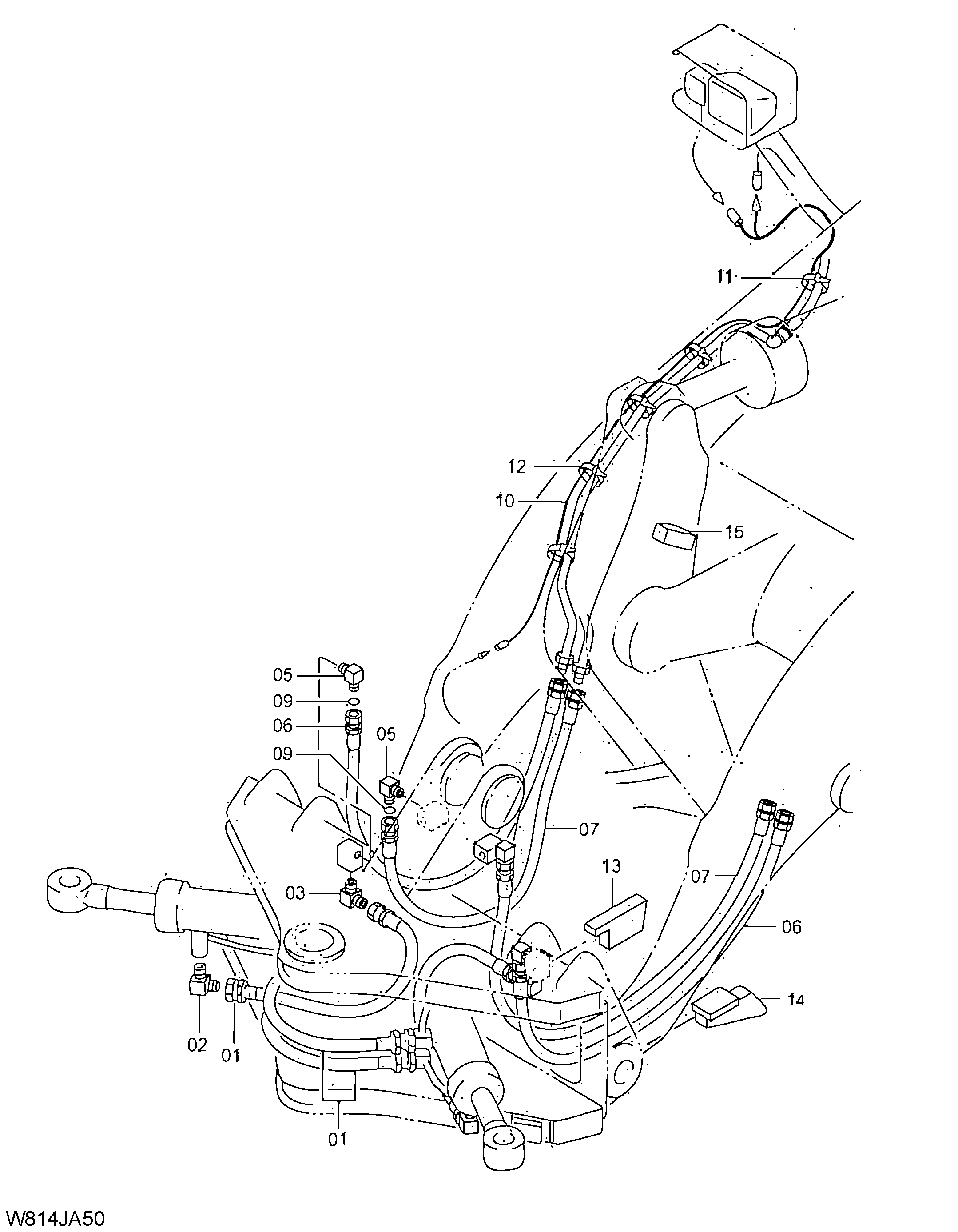

Боковой скольжение поворотный плуг (сапр02)(3/3) — HITACHI ZW140-DO
Заводская схема «Боковой скольжение поворотный плуг (сапр02)(3/3)» для HITACHI ZW140-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56480-59082 | Боковой скольжение поворотный плуг в сборе | 1 | |
| 01 | 56383-02091 | Шланг | 4 |
| 02 | 29817-62521 | Угловой штуцер | 2 |
| 03 | 24067-67011 | Соединение свивел | 2 |
| 04 | 04000-00400 | Пробка | 4 |
| 05 | 21967-62461 | Угловой штуцер | 4 |
| 06 | 563E0-62031 | Шланг | 2 |
| 07 | 563E0-62201 | Шланг | 2 |
| 09 | HL4138938 | Уплотнительное кольцо | 4 |
| 10 | 563G0-62471 | Провод жгут проводов | 1 |
| 11 | HL4441695 | Зажим | 10 |
| 12 | 04913-11100 | Инсулокк | 15 |
| 13 | 563C0-62001 | Ограничитель | 2 |
| 14 | 563C0-62011 | Ограничитель | 2 |
| 15 | 56420-52241 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
