Боковой скольжение многофункциональный поворотный плуг для быстрый быстросъёмное устройство (2/2) — HITACHI ZW140-DO

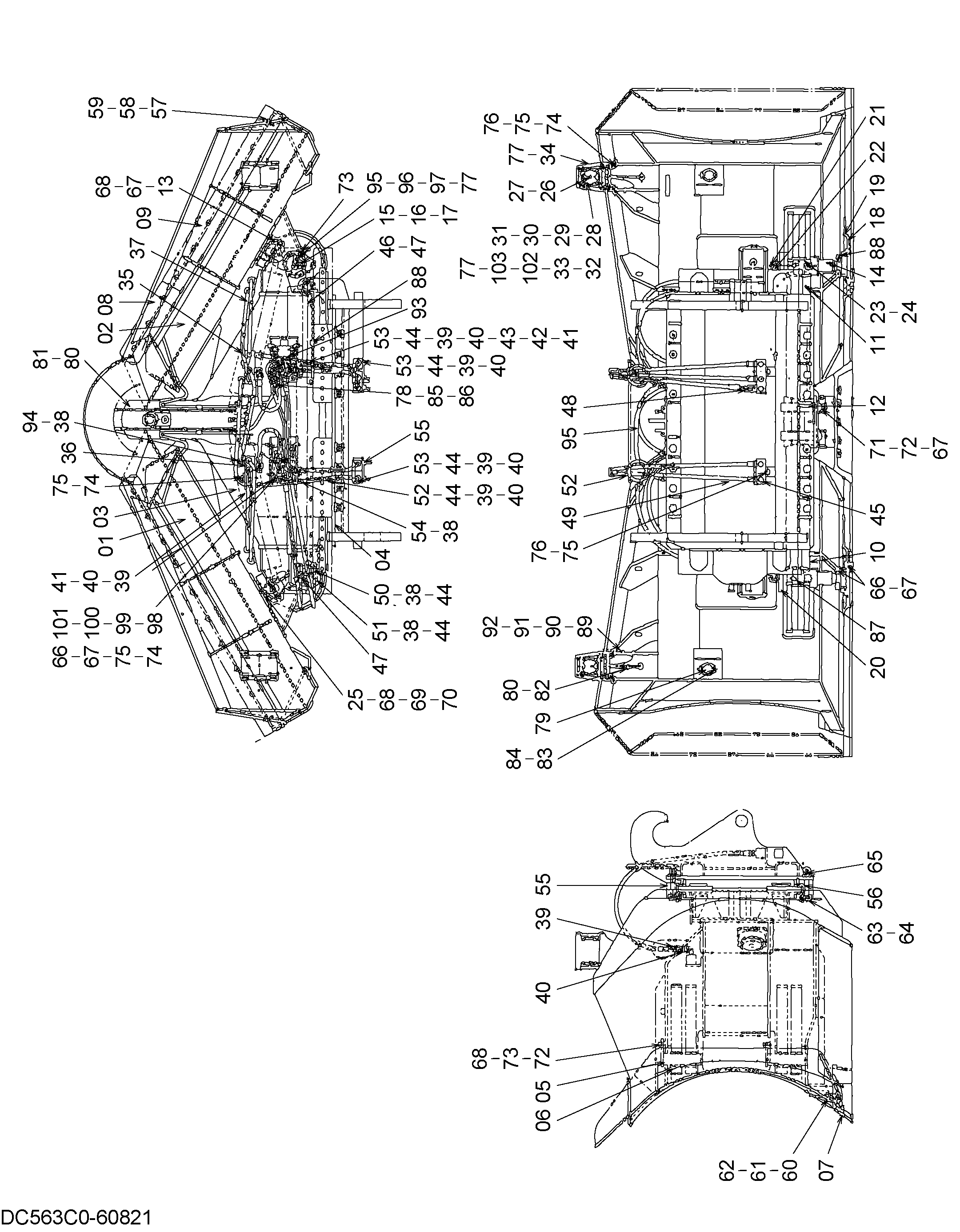

Заводская схема «Боковой скольжение многофункциональный поворотный плуг для быстрый быстросъёмное устройство (2/2)» для HITACHI ZW140-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	CU-20024	Отвал LH	1
02	CU-20025	Отвал RH	1
03	CU-22025	Рама центральный	1
04	CU-23003	Рама скольжение	1
05	CU-11768	Палец	2
06	CU-11853	Втулка	4
07	CU-96T863-2	Кромка	1
08	CU-27017	Кромка	2
09	CU-27006	Кромка	2
10	CU-12351L	Гидроцилиндр LH	1
11	CU-12351R	Гидроцилиндр RH	1
12	CU-11766	Палец	2
13	CU-11753	Палец	2
14	CU-11808	Палец	2
15	CU-11801	Болт	2
16	CU-12171	Уплотнительное кольцо	2
17	CU-12172	Уплотнительное кольцо	2
18	CU-11816	Пластина	2
19	CU-11817	Башмак	2
20	CU-11805	Крышка	2
21	CU-11806	Рукоятка	2
22	CU-53001	Палец	2
23	CU-11802	Болт	2
24	CU-11807	Шайба	2
25	CU-12156	Ограничитель	2
26	563G2-43201	LED фонарь	2
27	563G2-43211	LED фонарь	2
28	CU-65002	Кронштейн A	2
29	CU-65003	Кронштейн B	2
30	CU-65008	Кронштейн C	2
31	CU-65004	Проставка	8
32	CU-65005	Крышка фонарь	2
33	CU-65007	Пластина	4
34	CU-44101	Резиновая прокладка	6
35	CU-12103	Коллектор	1
36	CU-12102	Коллектор	1
37	CU-11951	Шланг	4
38	CU-11994	Угловой штуцер	10
39	CU-12034	Соединение свивел	5
40	CU-11992	Адаптер	6
41	CU-12012	Ниппель	2
42	CU-12020	Тройник	1
43	CU-12019	Разъём	1
44	CU-11994	Угловой штуцер	9
45	CU-12021	Пробка	5
46	CU-12402	Гидроцилиндр	1
47	CU-11767	Палец	2
48	CU-12656	Коллектор	1
49	CU-12657	Коллектор	1
50	CU-45997	Шланг	1
51	CU-45998	Шланг	1
52	CU-46000	Шланг	2
53	CU-45999	Шланг	3
54	CU-45996	Шланг	2
55	CU-23052	Скольжение	4
56	CU-12576	Веар пластина	48
57	CU-12202	Болт	20
58	CU-12312	Шайба	20
59	CU-12264	Гайка	20
60	CU-12206	Болт	5
61	CU-12304	Шайба	5
62	CU-12263	Гайка	5
63	CU-36075	Болт	16
64	CU-12320	Шайба	32
65	CU-12285	Гайка	32
66	CU-12223	Болт	18
67	CU-12302	Шайба	22
68	CU-12221	Болт	2
69	CU-12282	Гайка	4
70	CU-12315	Шайба	4
71	CU-12225	Болт	4
72	CU-12317	Шайба	4
73	CU-12224	Винт	12
74	CU-12241	Болт	24
75	CU-12301	Шайба	32
76	CU-12281	Гайка	16
77	CU-12280	Гайка	36
78	CU-12161	Зажим	1
79	CU-12150	Рефлектор	2
80	CU-11861	Коде	2
81	CU-11875	Корругате	2
82	CU-11878	Трубка корругатед	2
83	CU-12251	Болт	4
84	CU-12298	Шайба	4
85	CU-12250	Болт	1
86	CU-12297	Шайба	1
87	CU-12191	Пресс-маслёнка	8
88	CU-12192	Пресс-маслёнка	18
89	CU-12287	Винт	2
90	CU-12324	Шайба	4
91	CU-12296	Шайба	2
92	CU-12279	Гайка	2
93	CU-59000	Жгут проводов	1
94	CU-11967	Шланг	2
95	CU-54001	Пружина	2
96	CU-12241	Болт	2
97	CU-43201	Шайба	18
98	CU-45005	Электромагнитный клапан	2
99	CU-45006	Пластина дополнительный	2
100	CU-45024	Кронштейн	2
101	CU-45025	Крышка	2
102	CU-38024	Болт	8
103	CU-38019	Болт	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW140-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
