Дренажные трубопроводы — HITACHI ZW140-DO

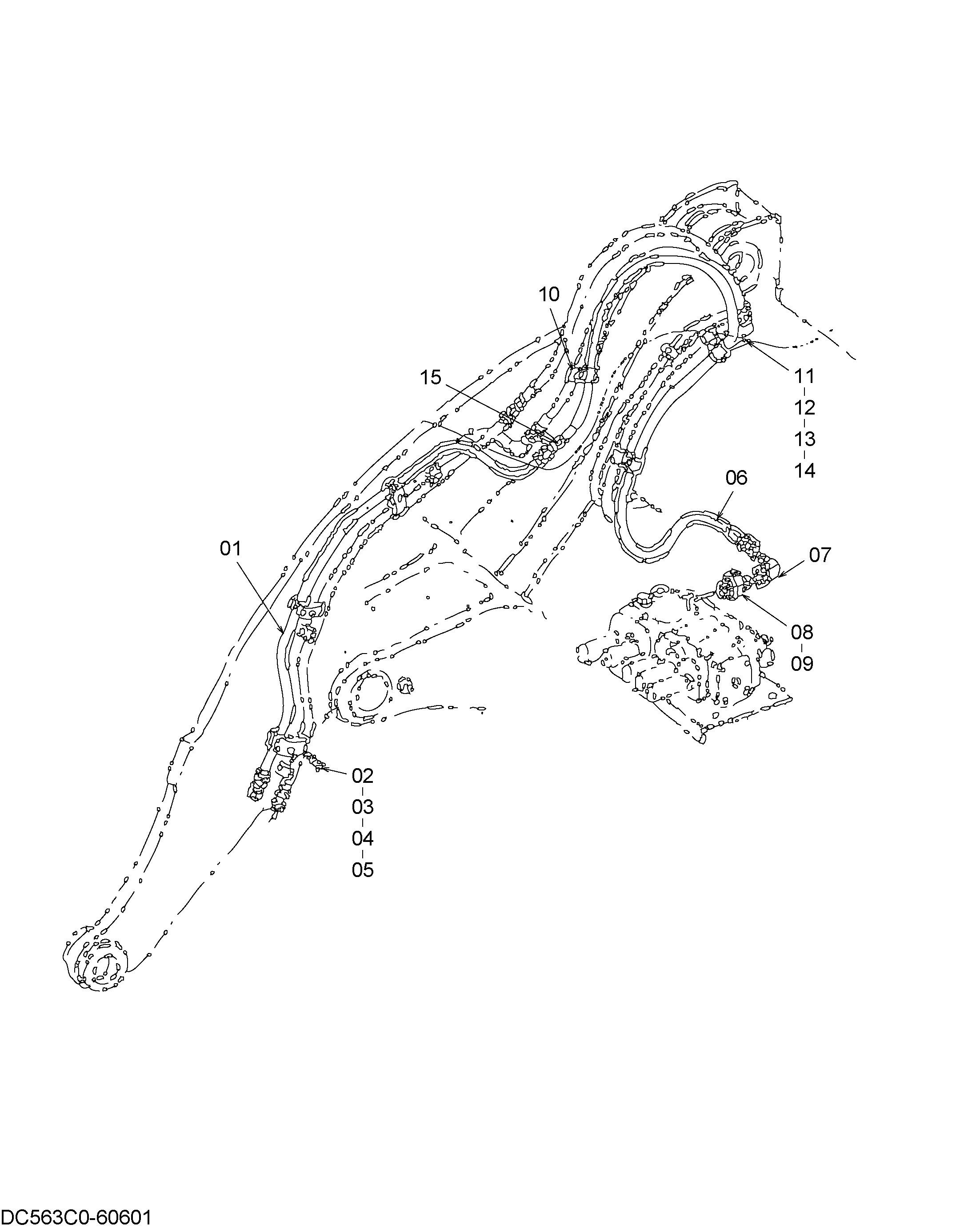

Заводская схема «Дренажные трубопроводы» для HITACHI ZW140-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563C0-62861 | Трубка | 1 |
| 02 | HL4189858 | Хомут | 6 |
| 03 | 01183-12055 | Болт | 3 |
| 04 | 02000-00012 | Шайба | 3 |
| 05 | 01401-00012 | Гайка | 3 |
| 06 | 04461-04230 | Шланг | 1 |
| 07 | 21777-93001 | Угловой штуцер | 1 |
| 08 | 24587-62051 | Штуцер | 1 |
| 09 | 03320-00290 | Уплотнительное кольцо | 1 |
| 10 | 263G2-43301 | Хомут | 3 |
| 11 | 26602-42951 | Зажим | 3 |
| 12 | 01183-10025 | Болт | 3 |
| 13 | 02000-00010 | Шайба | 3 |
| 14 | 01401-00010 | Гайка | 3 |
| 15 | 21787-72051 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
