Общий назначение ковш(с навесной режущий кромка) 2.3m3 [6CC, H3C, HCC, HEC] (DEB230) — HITACHI ZW140

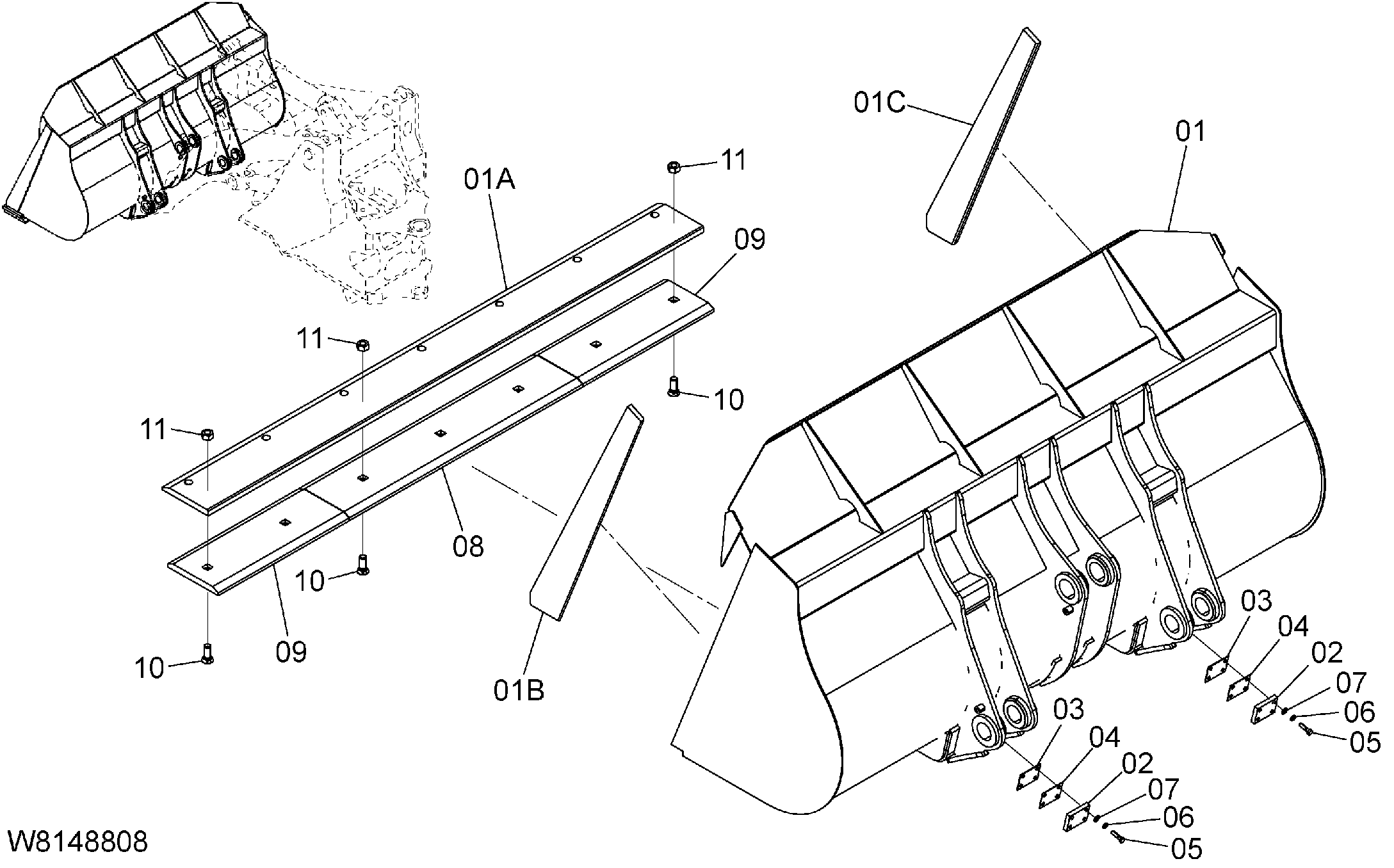

Заводская схема «Общий назначение ковш(с навесной режущий кромка) 2.3m3 [6CC, H3C, HCC, HEC] (DEB230)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Общий назначение ковш(с навесной режущий кромка) 2.3m3 [6CC, H3C, HCC, HEC] (DEB230) HITACHI ZW140](/catalog-drawings/50/50e8f827-c193-4e11-9c0c-983ac67d8aae.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563C8-80141 | Ковш в сборе | 1 | |
| 01 | 563C8-80151 | Ковш | 1 |
| 01A | 26418-82141 | Кромка режущий | 1 |
| 01B | 563C8-82051 | Кромка сиде-лх | 1 |
| 01C | 563C8-82061 | Кромка сиде-рх | 1 |
| 02 | 26488-82091 | Ограничитель | 2 |
| 03 | 26198-82131 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26198-82141 | Регулировочная шайба 1.6mm | 2 |
| 05 | 01116-12045 | Болт | 8 |
| 06 | 02011-00012 | Шайба | 8 |
| 07 | 02002-00012 | Шайба | 8 |
| 08 | 26418-82061 | Кромка двойной(центральный) | 1 |
| 09 | 26418-82071 | Кромка двойной(корнер) | 2 |
| 10 | 56430-51061 | Болт | 7 |
| 11 | 56600-54751 | Гайка | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
