Оутпут вал — HITACHI ZW140

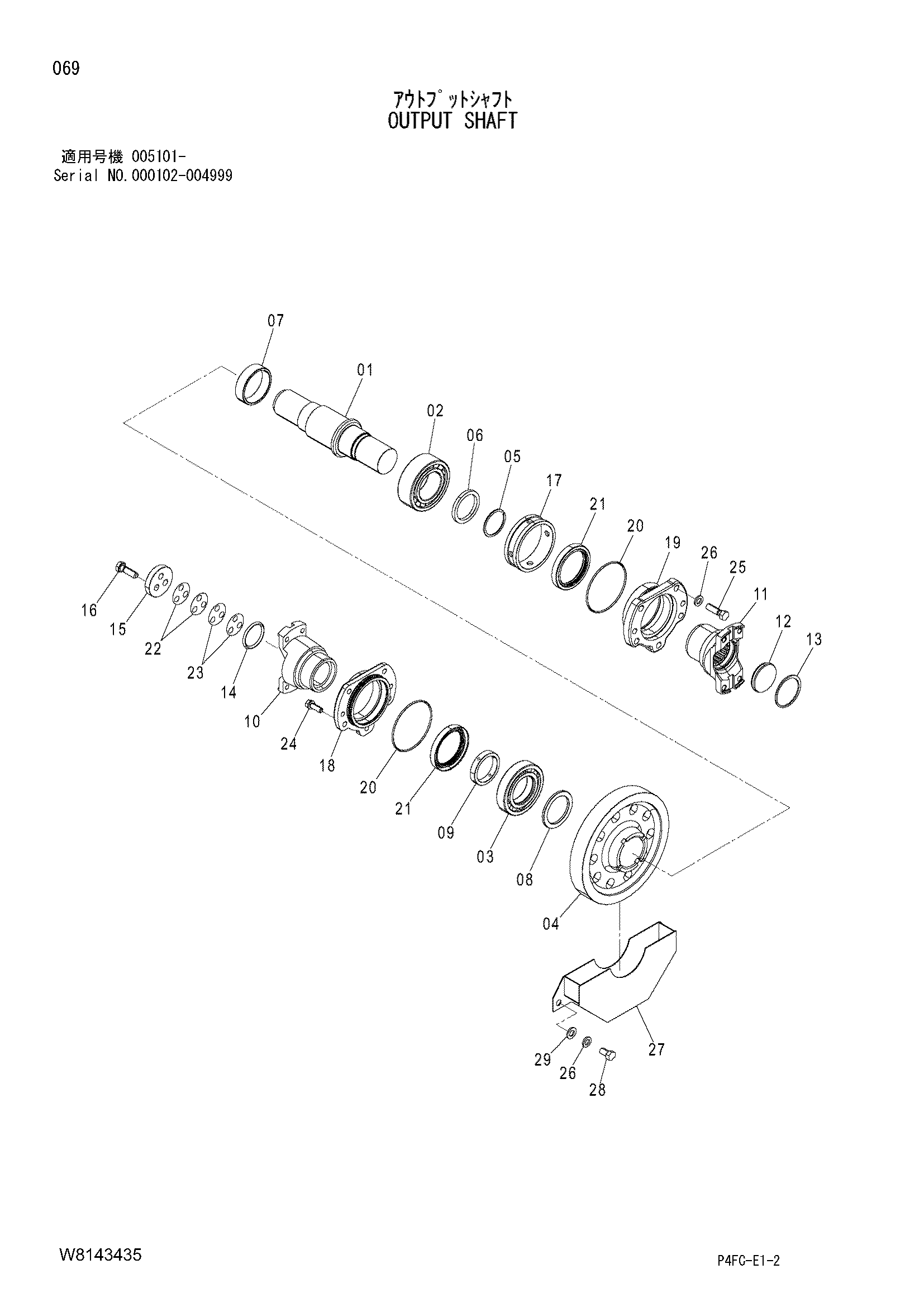

Заводская схема «Оутпут вал» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 163E3-42061 | Вал оутпут | 1 |
| 02 | 03021-05212 | Подшипник | 1 |
| 03 | 163E3-42231 | Подшипник | 1 |
| 04 | 163E3-42051 | Шестерня | 1 |
| 05 | 163E3-43001 | Снапринг | 1 |
| 06 | 163E3-42241 | Проставка | 1 |
| 07 | 163E3-42251 | Проставка | 1 |
| 08 | 163E3-42261 | Проставка | 1 |
| 09 | 16422-52861 | Проставка | 1 |
| 10 | 16422-52461 | Фланец | 1 |
| 11 | 163E3-42271 | Фланец | 1 |
| 12 | 16422-52791 | Пробка | 1 |
| 13 | 02110-00065 | Стопорное кольцо | 1 |
| 14 | 03330-00310 | Уплотнительное кольцо | 1 |
| 15 | 163E3-42851 | Пластина фиксатор | 1 |
| 16 | 163J2-55321 | Болт | 3 |
| 17 | 163E3-42121 | Проставка | 1 |
| 18 | 163E3-42111 | Колпачок подшипник | 1 |
| 19 | 163E3-42912 | Колпачок подшипник | 1 |
| 20 | 03310-01050 | Уплотнительное кольцо | 2 |
| 21 | 16603-53301 | Масляный уплотнение | 2 |
| 22 | 18563-43041 | Регулировочная шайба 0.2mm | 2 |
| 23 | 18563-42551 | Регулировочная шайба 0.1mm | 2 |
| 24 | 01183-10030 | Болт | 5 |
| 25 | 01116-12040 | Болт | 5 |
| 26 | 02010-00012 | Шайба | 7 |
| 27 | 163E3-42281 | Баффле масляный | 1 |
| 28 | 01116-12020 | Болт | 2 |
| 29 | 02000-00012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
