Ступень(SCB002) — HITACHI ZW140

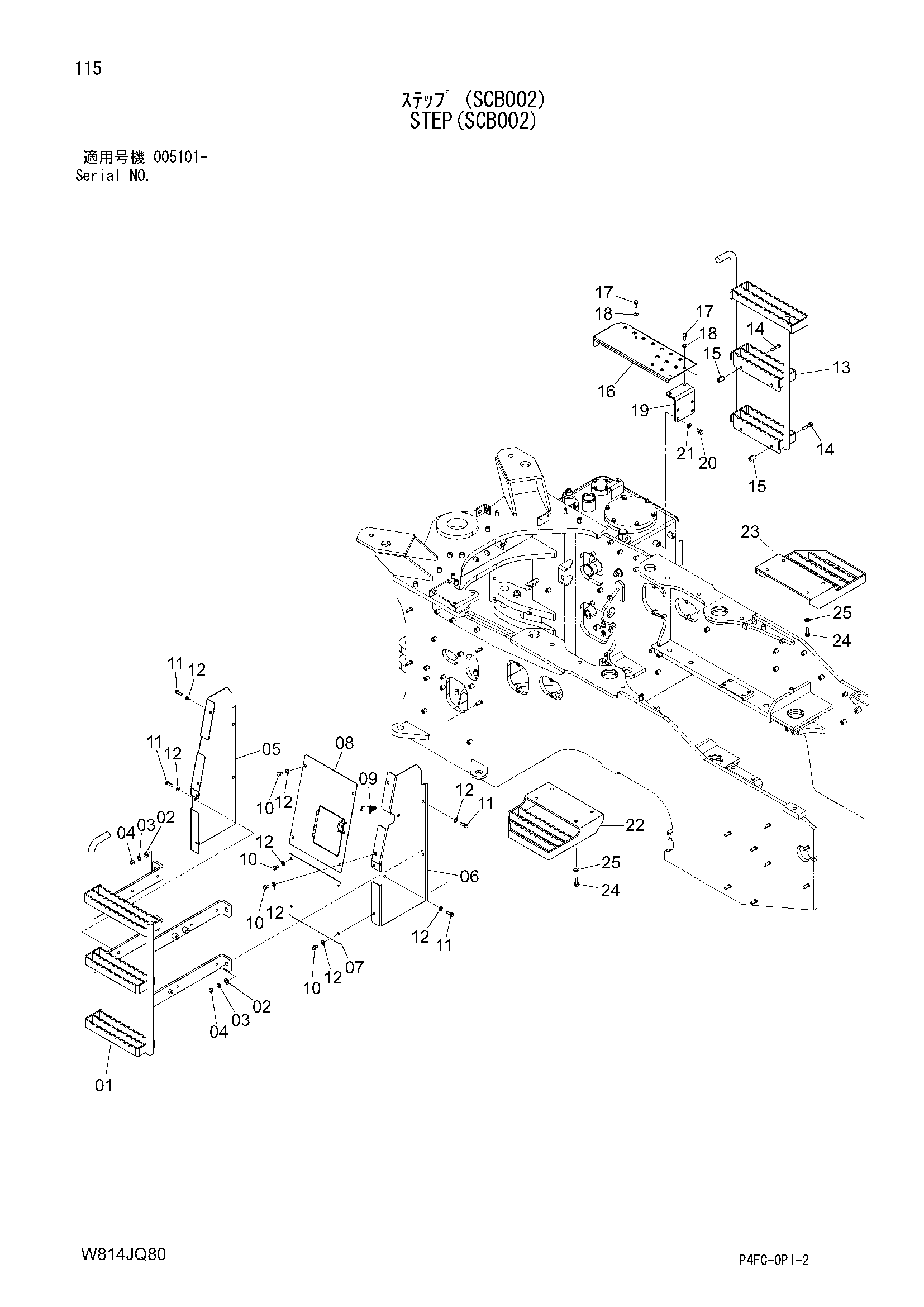

Заводская схема «Ступень(SCB002)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563E6-72002 | Ступень LH | 1 |
| 02 | 02000-00014 | Шайба | 4 |
| 03 | 02010-00012 | Шайба | 4 |
| 04 | 01401-00012 | Гайка | 4 |
| 05 | 263E6-52171 | Крышка | 1 |
| 06 | 263E6-52181 | Крышка | 1 |
| 07 | 263E6-52191 | Крышка | 1 |
| 08 | 263E6-52711 | Крышка | 1 |
| 09 | 26316-42001 | Пружина | 1 |
| 10 | 01183-10020 | Болт | 8 |
| 11 | 01183-10030 | Болт | 8 |
| 12 | 02000-00010 | Шайба | 16 |
| 13 | 563E6-72012 | Ступень RH | 1 |
| 14 | 01183-10050 | Болт | 4 |
| 15 | 26756-75841 | Втулка | 4 |
| 16 | 263E6-52151 | Декк пластина | 1 |
| 17 | 01183-10025 | Болт | 3 |
| 18 | 02000-00010 | Шайба | 3 |
| 19 | 263E6-52161 | Кронштейн | 1 |
| 20 | 01183-12025 | Болт | 2 |
| 21 | 02000-00012 | Шайба | 2 |
| 22 | 563E6-72111 | Ступень LH | 1 |
| 23 | 563E6-72121 | Ступень RH | 1 |
| 24 | 01183-12025 | Болт | 8 |
| 25 | 02000-00012 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
