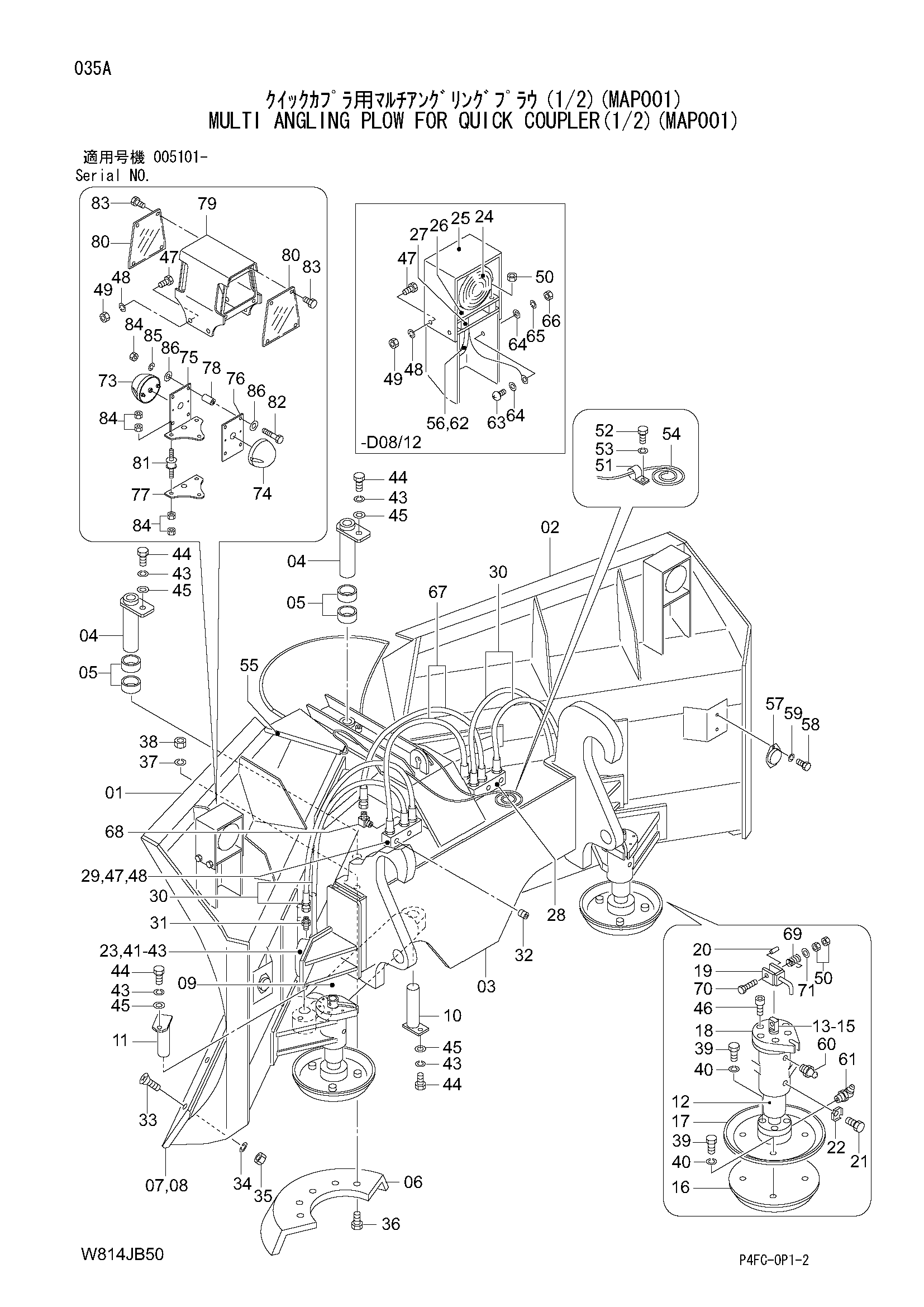

Многофункциональный поворотный плуг для быстрый быстросъёмное устройство (1/2)(схема001) — HITACHI ZW140

Заводская схема «Многофункциональный поворотный плуг для быстрый быстросъёмное устройство (1/2)(схема001)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	563C0-60251	Многофункциональный поворотный плуг в сборе	1
01	CU-20040	Отвал LH	1
02	CU-20041	Отвал RH	1
03	CU-22017	Рама центральный	1
04	CU-11768	Палец центральный	2
05	CU-11853	Втулка	4
06	CU-96T863-2	Кромка центральный	1
07	CU-27017	Кромка внутренний	2
08	CU-27006	Кромка наружный	2
09	CU-12351L	Гидроцилиндр LH	1
09	CU-12351R	Гидроцилиндр RH	1
10	CU-11766	Палец	2
11	CU-11753	Палец	2
12	CU-11808	Палец	2
13	CU-11801	Болт регулировка	2
14	CU-12171	Уплотнительное кольцо	2
15	CU-12172	Уплотнительное кольцо	2
16	CU-11816	Пластина	2
17	CU-11817	Башмак	2
18	CU-11805	Крышка	2
19	CU-11806	Рукоятка	2
20	CU-53001	Палец ролл	2
21	CU-11802	Болт	2
22	CU-11807	Шайба	2
23	CU-12156	Ограничитель	2
24	CU-12163	Фонарь	2
25	CU-11871	Крышка	2
26	CU-11872	Пластина	2
27	CU-44101	Резиновая прокладка	4
28	CU-12103	Коллектор RH	1
29	CU-12102	Коллектор LH	1
30	CU-11951	Шланг	4
31	CU-11992	Адаптер	4
32	CU-12021	Пробка	4
33	CU-12202	Болт	20
34	CU-12312	Шайба	20
35	CU-12264	Гайка	20
36	CU-12206	Болт	5
37	CU-12304	Шайба	5
38	CU-12285	Гайка	5
39	CU-12223	Болт	18
40	CU-12302	Шайба	22
41	CU-12221	Болт	2
42	CU-12282	Гайка	4
43	CU-12315	Шайба	4
44	CU-12225	Болт	4
45	CU-12317	Шайба	4
46	CU-12224	Винт	12
47	CU-12241	Болт	12
48	CU-12301	Шайба	12
49	CU-12281	Гайка	8
50	CU-12280	Гайка	20
50	CU-12280	Гайка	4
51	CU-12161	Зажим	1
52	CU-12250	Болт	1
53	CU-12297	Шайба	1
54	CU-59000	Провод жгут проводов	1
55	CU-11875	Корругате	2
56	CU-11878	Корругате	2
57	CU-12150	Рефлектор	2
58	CU-12251	Болт	4
59	CU-12298	Шайба	4
60	CU-12191	Пресс-маслёнка	6
61	CU-12192	Пресс-маслёнка	6
62	CU-11861	Коде	2
63	CU-12287	Винт	2
64	CU-12324	Шайба	4
65	CU-12296	Шайба	2
66	CU-12279	Гайка	2
67	CU-11965	Шланг	2
68	CU-11994	Угловой штуцер	2
69	CU-54001	Пружина	2
70	CU-38027	Болт	2
71	CU-43201	Шайба	2
73	CU-65000	LED фонарь	2
74	CU-65001	LED фонарь	2
75	CU-65002	Кронштейн A	2
76	CU-65003	Кронштейн B	2
77	CU-65008	Кронштейн C	2
78	CU-65004	Проставка	8
79	CU-65005	Крышка фонарь	2
80	CU-65007	Пластина крышка	4
81	CU-44101	Крепление резиновый	6
82	CU-38024	Болт	8
83	CU-38019	Болт	16
84	CU-12161	Гайка	32
85	CU-42203	Шайба	8
86	CU-43201	Шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
