Общий назначение ковш(с навесной зуб) 1.5m3 [6CC, H3C, HCC, HEC] (B3H150) — HITACHI ZW140

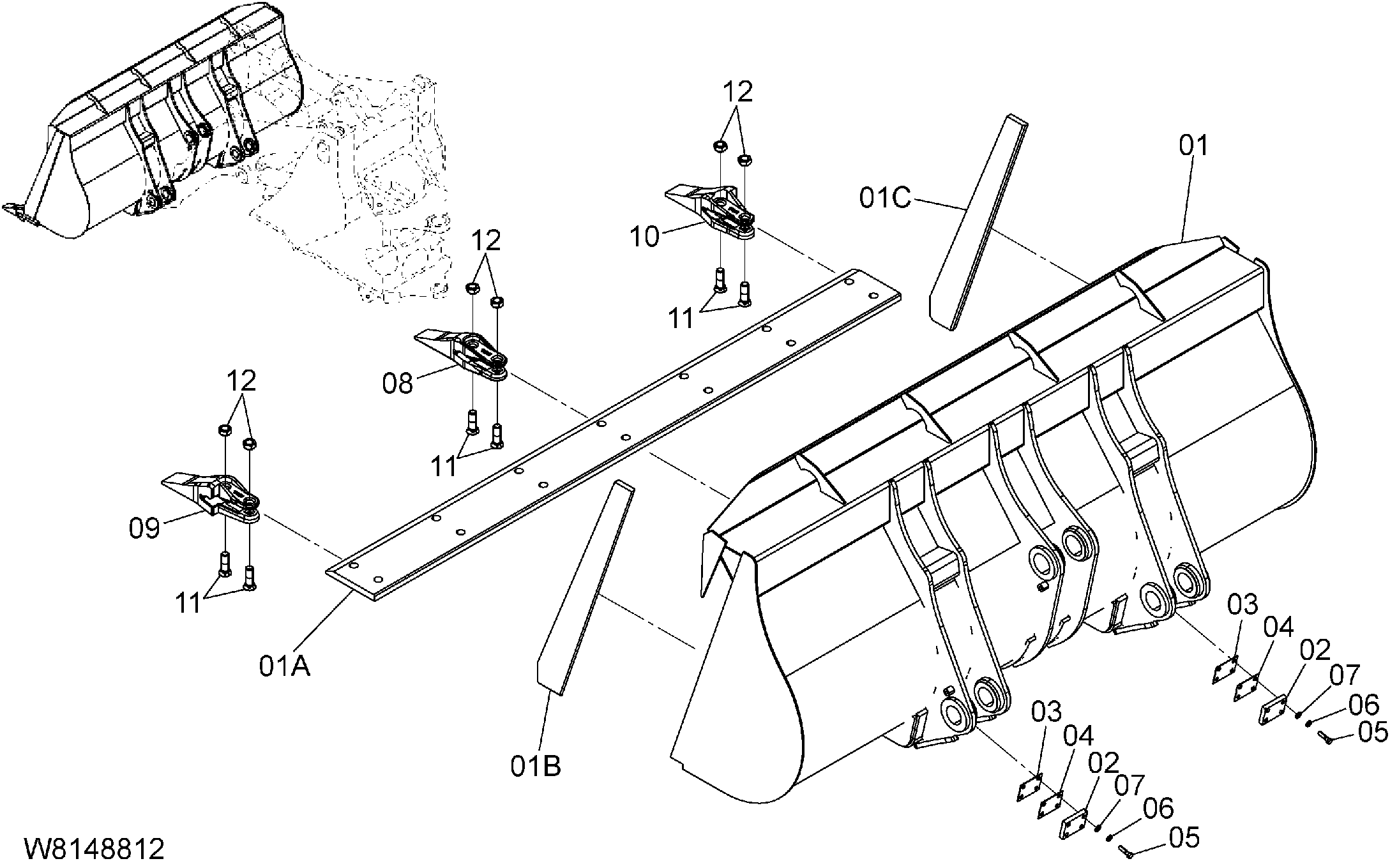

Заводская схема «Общий назначение ковш(с навесной зуб) 1.5m3 [6CC, H3C, HCC, HEC] (B3H150)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Общий назначение ковш(с навесной зуб) 1.5m3 [6CC, H3C, HCC, HEC] (B3H150) HITACHI ZW140](/catalog-drawings/df/dfa56365-79c7-4a8f-80a9-3d011a199d62.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563C8-80211 | Ковш в сборе | 1 | |
| 01 | 563C8-80221 | Ковш | 1 |
| 01A | 56440-50092 | Кромка режущий | 1 |
| 01B | 563C8-82221 | Кромка сиде-лх | 1 |
| 01C | 563C8-82231 | Кромка сиде-рх | 1 |
| 02 | 26488-82091 | Ограничитель | 2 |
| 03 | 26198-82131 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26198-82141 | Регулировочная шайба 1.6mm | 2 |
| 05 | 01116-12045 | Болт | 8 |
| 06 | 02011-00012 | Шайба | 8 |
| 07 | 02002-00012 | Шайба | 8 |
| 08 | 56440-50002 | Ковш зуб | 5 |
| 09 | 56440-50023 | Ковш зуб(LH) | 1 |
| 10 | 56440-50013 | Ковш зуб(RH) | 1 |
| 11 | 56440-50031 | Болт | 14 |
| 12 | 56440-50041 | Гайка | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
