Рама [6CC, H3C, HCC, HEC] — HITACHI ZW140
Заводская схема «Рама [6CC, H3C, HCC, HEC]» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

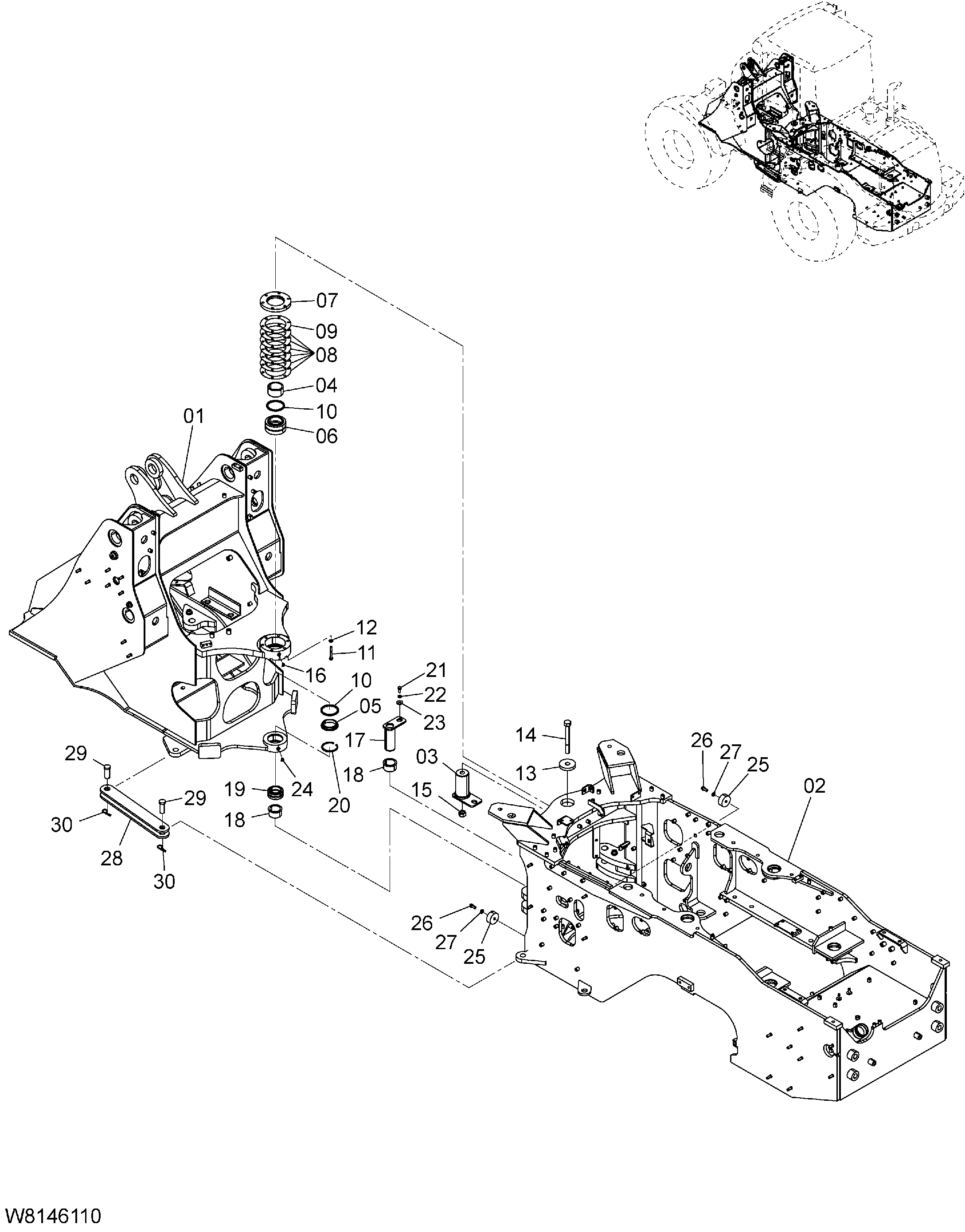

![Схема Рама [6CC, H3C, HCC, HEC] HITACHI ZW140](/catalog-drawings/ae/ae684269-5084-4b1c-9586-109fbd1bcb88.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263C6-10013 | Рама передний | 1 |
| 02 | 263C6-11002 | Рама задний | 1 |
| 03 | 26416-12331 | Палец | 1 |
| 04 | 26416-12801 | Втулка | 1 |
| 05 | 26416-12811 | Втулка | 1 |
| 06 | 263C6-12291 | Втулка | 1 |
| 07 | 26436-12981 | Колпачок | 1 |
| 08 | 26436-13021 | Регулировочная шайба 0.2mm | 6 |
| 09 | 26436-13031 | Регулировочная шайба 0.1mm | 1 |
| 10 | 26436-13011 | Уплотнение пыль | 2 |
| 11 | 01116-12080 | Болт | 6 |
| 12 | 02011-00012 | Шайба | 6 |
| 13 | 26416-12821 | Фланец | 1 |
| 14 | 01106-24200 | Болт | 1 |
| 15 | 26316-13761 | У-нут | 1 |
| 16 | 04901-00160 | Смазка штуцер | 1 |
| 17 | 26416-12321 | Палец | 1 |
| 18 | 263C6-13011 | Втулка | 2 |
| 19 | 26436-12961 | Втулка | 1 |
| 20 | 02110-00090 | Стопорное кольцо | 1 |
| 21 | 01116-12025 | Болт | 1 |
| 22 | 02011-00012 | Шайба | 1 |
| 23 | 26096-42351 | Шайба | 1 |
| 24 | 04901-00160 | Смазка штуцер | 1 |
| 25 | 26406-12941 | Резиновый амортизатор | 2 |
| 26 | 01183-12030 | Болт | 2 |
| 27 | 02000-00012 | Шайба | 2 |
| 28 | 263G6-11071 | Защитный тяга | 1 |
| 29 | 26806-12851 | Палец | 2 |
| 30 | 26606-13251 | Палец бета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
