Гидромотор (HST) — HITACHI ZW140

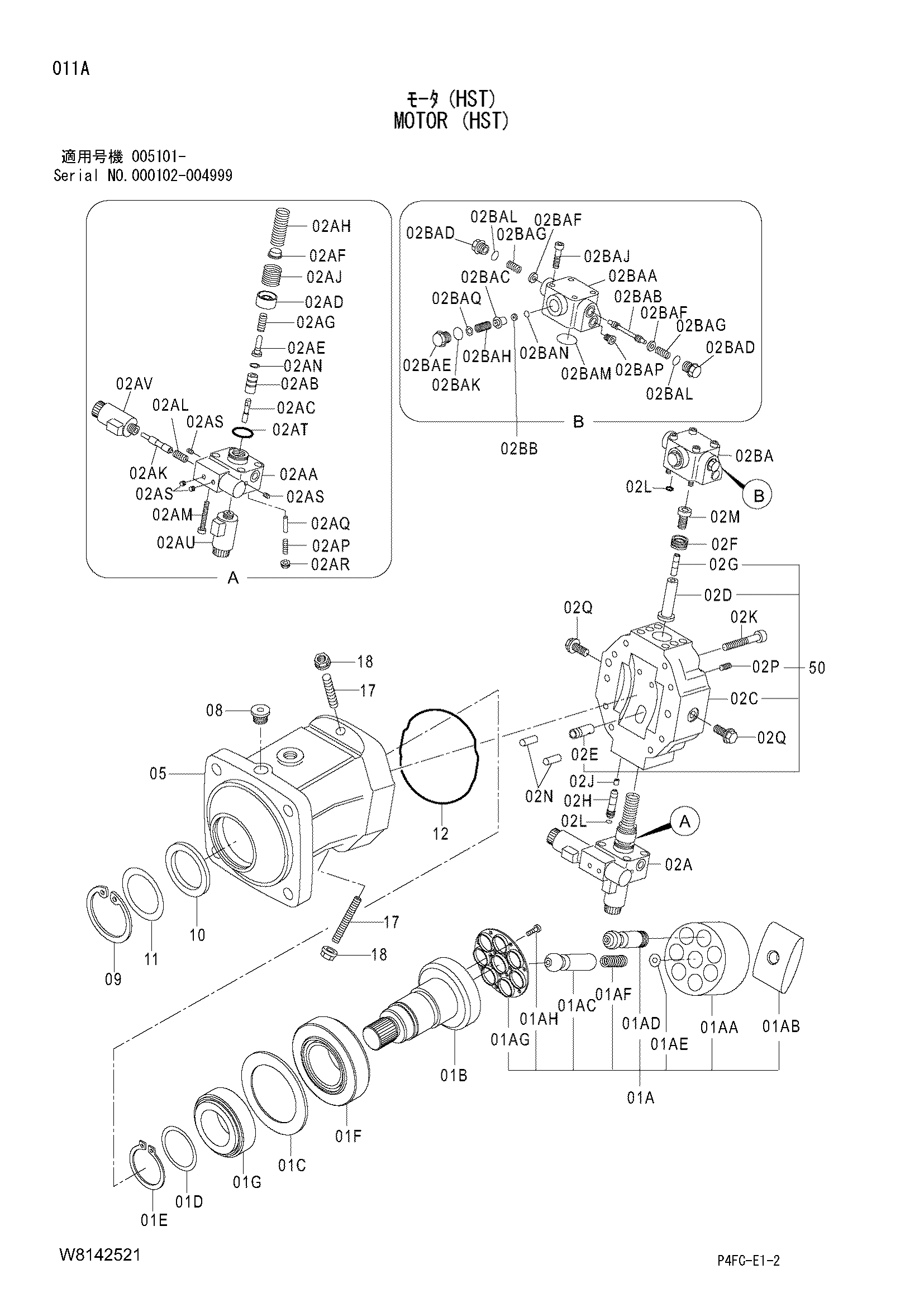

Заводская схема «Гидромотор (HST)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263C2-52011 | Гидромотор (HST) | 1 | |
| 01 | 263E2-57201 | Поворотный группа | 1 |
| 01A | 26392-57511 | Блок гидроцилиндр | 1 |
| 01AA | 26392-57661 | Блок гидроцилиндр | 1 |
| 01AB | 26392-57671 | Пластина управление | 1 |
| 01AC | 26392-57681 | Палец центральный | 1 |
| 01AD | 26392-57691 | Поршень | 7 |
| 01AE | 26392-57701 | Регулировочная шайба | 1 |
| 01AE | 26392-57711 | Регулировочная шайба | 1 |
| 01AE | 26392-57721 | Регулировочная шайба | 1 |
| 01AE | 26392-57731 | Регулировочная шайба | 1 |
| 01AE | 26392-57741 | Регулировочная шайба | 1 |
| 01AE | 26392-57751 | Регулировочная шайба | 1 |
| 01AE | 26392-57761 | Регулировочная шайба | 1 |
| 01AE | 26392-57771 | Регулировочная шайба | 1 |
| 01AF | 26392-57781 | Пружина | 1 |
| 01AG | 26392-57791 | Пластина | 1 |
| 01AH | 263E2-57251 | Винт | 14 |
| 01B | 263E2-57241 | Вал | 1 |
| 01C | 26392-57531 | Пиеаке дистанке | 1 |
| 01D | 26392-57541 | Регулировочная шайба | 1 |
| 01D | 26392-57551 | Регулировочная шайба | 1 |
| 01D | 26392-57561 | Регулировочная шайба | 1 |
| 01D | 26392-57571 | Регулировочная шайба | 1 |
| 01D | 26392-57581 | Регулировочная шайба | 1 |
| 01D | 26392-57591 | Регулировочная шайба | 1 |
| 01D | 26392-57601 | Регулировочная шайба | 1 |
| 01D | 26392-57611 | Регулировочная шайба | 1 |
| 01D | 26392-57621 | Регулировочная шайба | 1 |
| 01E | 26392-57631 | Кольцо стопорный | 1 |
| 01F | 26392-57641 | Подшипник | 1 |
| 01G | 26392-57651 | Подшипник | 1 |
| 02 | 263C2-57111 | Управление | 1 |
| 02A | 263E2-57261 | Управление детали | 1 |
| 02AA | 263E2-57301 | Корпус управление | 1 |
| 02AB | 305255-12130 | Втулка | 1 |
| 02AC | 263E2-57321 | Золотник | 1 |
| 02AD | 26392-58031 | Седло пружины | 1 |
| 02AE | 305255-12160 | Седло пружины | 1 |
| 02AF | 263E2-57341 | Седло пружины | 1 |
| 02AG | 263E2-57351 | Пружина | 1 |
| 02AH | 263E2-57361 | Пружина | 1 |
| 02AJ | 26392-58061 | Пружина | 1 |
| 02AK | 26392-58071 | Поршень управление | 1 |
| 2AL | 26392-58091 | Пружина | 1 |
| 02AM | 26392-58101 | Болт | 4 |
| 02AN | 26392-58121 | Кольцо стопорный | 1 |
| 02AP | 26392-58131 | Винт | 1 |
| 02AQ | 26392-58141 | Палец | 1 |
| 02AR | 26392-58151 | Гайка | 1 |
| 02AS | 26392-58161 | Пробка | 5 |
| 02AT | 26392-58171 | Уплотнительное кольцо | 1 |
| 02AU | 263E2-57371 | Соленоид | 1 |
| 02AV | 263E2-57381 | Электромагнитный управление | 1 |
| 02B | XZ56AD-00306 | Клапан давление | 1 |
| 02BA | 263E2-57391 | Клапан давление | 1 |
| 02BAA | 263E2-57411 | Корпус | 1 |
| 02BAB | 26392-58231 | Золотник | 1 |
| 02BAC | 26392-58241 | Плунжер | 1 |
| 02BAD | 263E2-57421 | Пробка | 2 |
| 02BAE | 263E2-57431 | Пробка | 1 |
| 02BAF | 26392-58271 | Седло пружины | 2 |
| 02BAG | 26392-58281 | Пружина | 2 |
| 02BAH | 263E2-57441 | Пружина | 1 |
| 02BAJ | 26392-58301 | Болт | 4 |
| 02BAK | 263E2-57451 | Уплотнительное кольцо | 1 |
| 02BAL | 263E2-57461 | Уплотнительное кольцо | 2 |
| 02BAM | 26392-58331 | Уплотнительное кольцо | 1 |
| 02BAN | 26392-58341 | Кольцо стопорный | 1 |
| 02BAP | 302256-12190 | Пробка | 1 |
| 02BAQ | 26392-58361 | Регулировочная шайба | 1 |
| 02BAQ | 26392-58371 | Регулировочная шайба | 1 |
| 02BAQ | 26392-58381 | Регулировочная шайба | 1 |
| 02BB | 263E2-57401 | Орфике | 1 |
| 02F | 263C2-57011 | Поршень и кольцо | 1 |
| 02H | 301257-12610 | Обратный клапан | 2 |
| 02J | 26392-57901 | Сиденье клапан | 2 |
| 02K | 26392-57911 | Болт | 8 |
| 02L | 26392-57931 | Уплотнительное кольцо | 6 |
| 02M | 26392-57961 | Болт | 1 |
| 02N | 26392-57981 | Палец | 2 |
| 02Q | 263E2-57291 | Пробка | 2 |
| 05 | 263E2-57221 | Корпус | 1 |
| 08 | 373421-35260 | Пробка | 1 |
| 09 | 26392-57441 | Кольцо стопорный | 1 |
| 010 | 26392-57451 | Масляное уплотнение | 1 |
| 011 | 26392-57461 | Регулировочная шайба | 1 |
| 012 | 26392-57471 | Уплотнительное кольцо | 1 |
| 017 | 26392-57491 | Винт | 2 |
| 018 | 26392-57501 | Гайка | 2 |
| 050 | 263E2-57991 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
