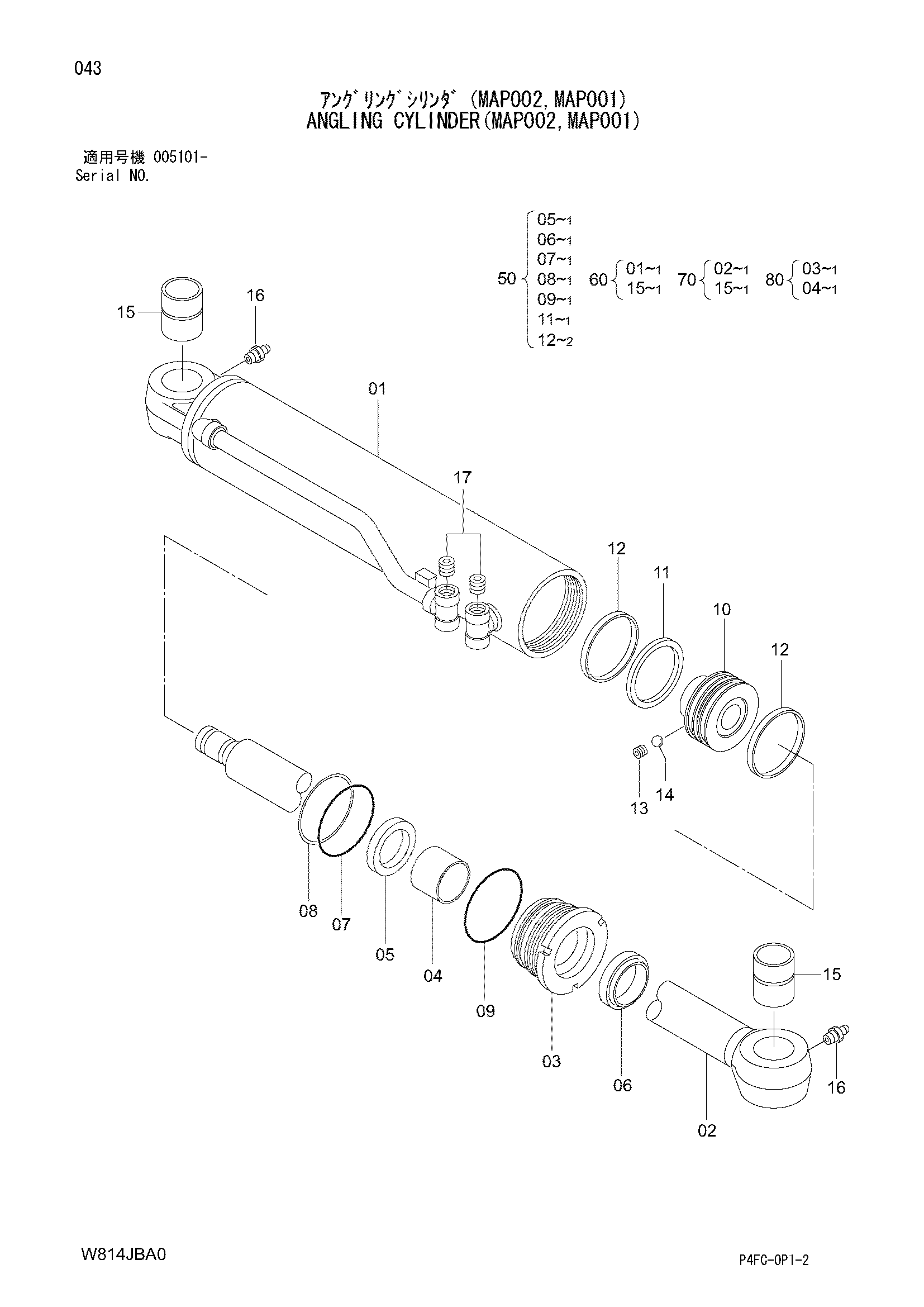

Поворотный гидроцилиндр(схема002, схема001) — HITACHI ZW140
Заводская схема «Поворотный гидроцилиндр(схема002, схема001)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| CU-12351L | Гидроцилиндр в сборе LH | 1 | |
| CU-12351R | Гидроцилиндр в сборе RH | 1 | |
| 01 | B-B6117-23801 | Гидроцилиндр | 1 |
| 02 | B-30747-15302 | Шток, поршень | 1 |
| 03 | B-30121-10359 | Головка гидроцилиндр | 1 |
| 04 | B-30131-05505 | Втулка | 1 |
| 05 | B-30911-05513 | У-ринг | 1 |
| 06 | B-30191-55050 | Грязесъёмное кольцо | 1 |
| 07 | B-95123-09500 | Уплотнительное кольцо | 1 |
| 08 | B-95723-09500 | Кольцо баккуп | 1 |
| 09 | B-95121-10000 | Уплотнительное кольцо | 1 |
| 10 | B-30221-10203 | Поршень | 1 |
| 11 | B-30983-10001 | Уплотнительное кольцо | 1 |
| 12 | B-30181-10019 | Направляющее кольцо | 2 |
| 13 | B-91511-08080 | Установочный винт | 1 |
| 14 | B-96321-05550 | Стальной шарик | 1 |
| 15 | B-30421-45023 | Втулка пальца | 2 |
| 16 | B-96111-20103 | Пресс-маслёнка | 2 |
| 17 | B-97124-04111 | Пробка | 2 |
| 50 | B-3010A-00258 | Комплект репаир | 1 |
| 60 | B-B610B-00017 | Комплект трубка | 1 |
| 70 | B-3010B-00451 | Комплект поршень шток | 1 |
| 80 | B-3010B-00153 | Комплект головка блока цилиндров | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
